产品说明

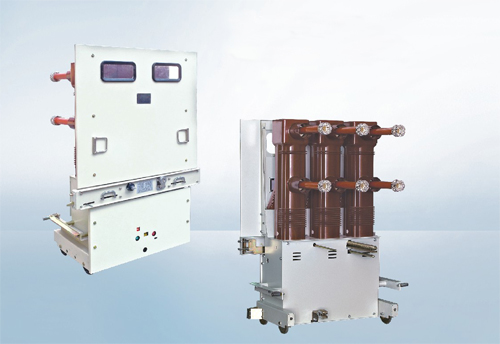

ZN85-40.5
户内高压真空断路器
| 概述 |
| ZN85-40.5(3AV3)户内真空断路器是分司与西安高压电器研究所联合设计并生产的。本产品适用于安身之处电压40.5kV，三相交流50Hz的户内高压设备，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、短路电流之用，并适用开频繁操作场合。 |

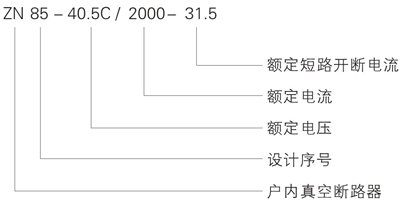

| 型号及含义 |
 |
|
| 使用环境条件 |
海拔高度：不超过2000米；
环境温度：上限为+40℃，下限为+15℃；
相对湿度：日平均值不大于95％，
月平均值不大于90％；
地震烈度：不超过8度；
没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时，请用户与制造厂共同协商。 |
| 结构特点 |
断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。
采用空气与有机材料复合缘结构，设计紧凑，重量轻。
可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。
简单的弹簧操作机构，10000次操作免维护。 |
| 主要技术参数 |
| 项目 |
单位 |
数据 |
| 额定电压 |
kV |
40.5 |
| 1min工频耐压(有效值) |
kV |
95 |
| 雷电冲击耐压(峰值) |
kV |
185 |
| 额定频率 |
Hz |
50 |
| 额定电流 |
A |
1250 1600 2000 |
| 额定短时耐受电流 |
kA |
25 31.5 |
| 额定峰值耐受电流 |
kA |
63 80 |
| 额定短路持续时间 |
s |
4 |
| 额定短路开断电流 |
kA |
25 31.5 |
| 额定短路关合电流 |
kA |
63 80 |
| 额定操作顺序 |
|
O-0.3s-CO-180s-CO |
| 开断时间 |
ms |
＜80 |
| 额定短路开断电流开断次数 |
次 |
20 |
| 单个电容器组开断电流 |
A |
630 |
| 背靠背电容器组开断电流 |
A |
400 |
| 额定操作电压 |
V |
-110/～110 -220/～220 |
| 机械寿命 |
次 |
10000 |
|

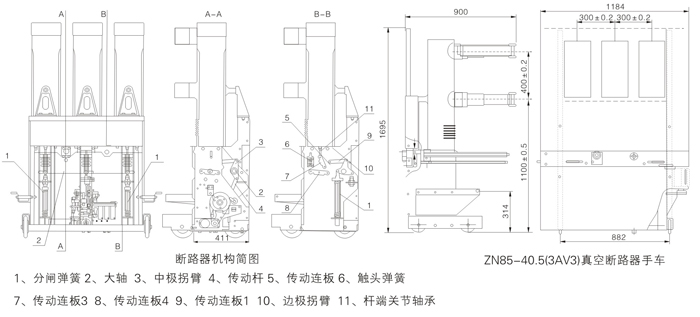

| 外形及安装尺寸 |
 |
