产品说明
FN3-12
户内高压负荷开关
| 概述 |

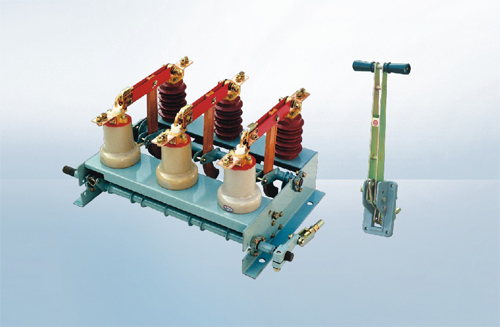

| FN3-10型户内负荷开关的外形与一般户内隔离开关相似（图1）开关的底部为框架2，传动机构装于其中。框架上装有六只缘子，上部的三只缘子3兼作支持件与气缸之用，活塞装于其内，由主轴带动，下部的三只缘子仅起支持作用。上、下缘子上均装有触座。导电部分由闸刀与触座组成，闸刀6与下触座8之间靠六片形弹簧片因紧，在闸刀的端部装有弧动触头5，上触座4为主静触头。 |
|
使用环境条件
|
本负荷开关适用于下列工作环境：
1、海拔不超过1000米；
2、周围空气温度不高于+40℃ 及不低于-10℃ 。
3、空气相对湿度不大于90%的户内场所（当温度为+25℃） ；
4、无导电性尘埃的环境中；
5、无破坏金属和缘的腐蚀性气体的物体；
6、无剧烈震动和冲击的地方；
7、无燃烧与爆炸危险的环境中。 |
| 主要技术参数 |
| 型号 |
额定电压KV |
zui大工作电压KV |
额定电流A |
额定开断容量 |
zui大开断电流 |
闭合电流
峰值kA |
限通过电流kA |
热稳定电流
（有效值）KA 4秒 |
重量kg |
| COSΦ=0.15 |
COSΦ=0.7 |
COSΦ=0.15 |
COSΦ=0.7 |
峰值 |
有效值 |
| MVA |
A |
| FN3-12 |
10 |
11.5 |
400 |
15 |
25 |
850 |
1450 |
15 |
25 |
14.5 |
9.5 |
65 |
| FN3-6 |
6 |
6.9 |
400 |
9 |
20 |
850 |
1950 |
15 |
25 |
14.5 |
9.5 |
|
| 负荷开关所配带的熔断器型号及参数 |
| 型号 |
额定电压kV |
额定电流A |
zui大开断电流（有效值）kA |
zui大断流容量MVA |
当切断限短路流时电流之zui大峰值KA |
| RN3-3 |
3 |
10~50 |
40 |
200 |
24.5 |
| 75~100 |
24.5 |
| 200 |
35 |
| RN3-6 |
6 |
10~50 |
20 |
200 |
14 |
| 75 |
14 |
| 100 |
19 |
| 200 |
25 |
| RN3-12 |
12 |
10~50 |
12 |
200 |
8.6 |
| 75 |
8.6 |
| 100~150 |
15.5 |
|
| 外形及安装尺寸 |
 |

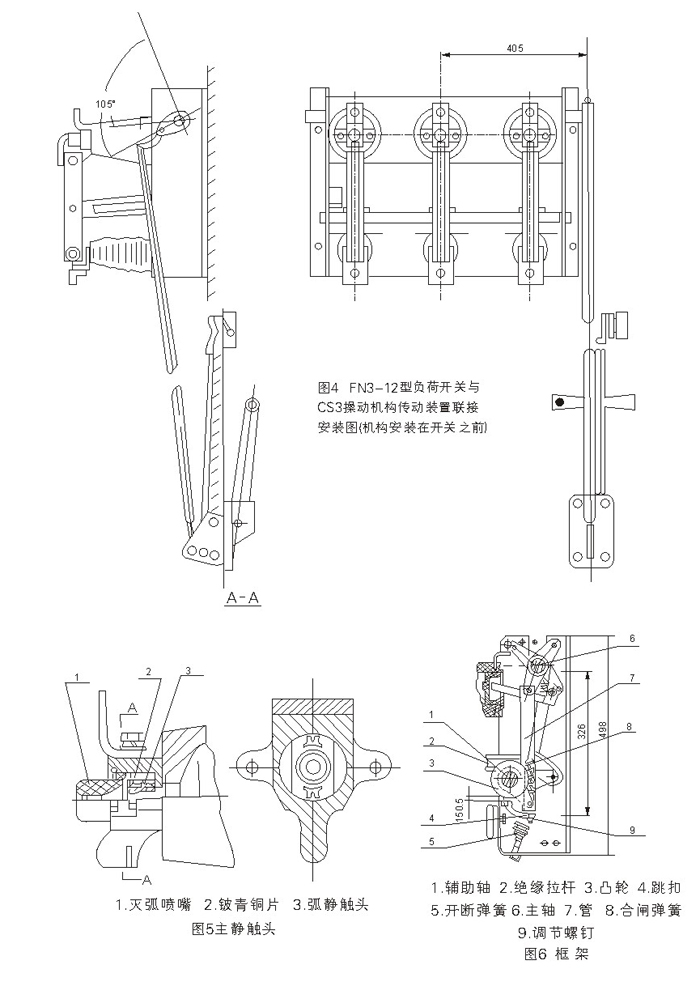

| 安装示意图 |
 |
