产品说明

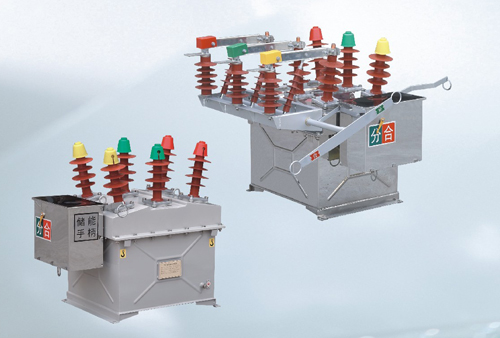

ZW8-12
户外高压真空断路器
| 概述 |
ZW8－12系列户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC缘材料相间缘及对地缘，性能可靠，缘强度高。
ZW8－12G是由ZW8－12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用，也可自备电源，有内置PT与外置PT。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。 |

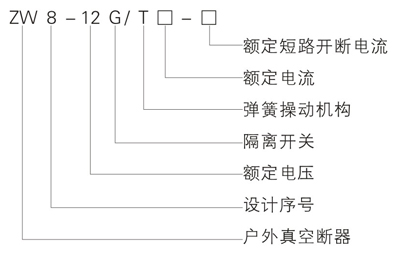

| 型号及其含义 |
 |
| 主要技术参数 |
| 序号 |
名称 |
单位 |
数据 |
| 6.3KA |
12.5KA |
20KA |
| 1 |
额定电压 |
kV |
12 |
| 2 |
zui高工作电压 |
kV |
12 |
| 3 |
额定电流 |
A |
630 |
| 4 |
额定短路负载开断电流 |
kA |
6.3 |
12.5 |
20 |
| 5 |
额定短路关合电流(峰值) |
kA |
16 |
31.5 |
50 |
| 6 |
额定峰值耐受电流 |
kA |
16 |
31.5 |
50 |
| 7 |
额定短时1min耐受电流 |
kA |
6.3 |
12.5 |
20 |
| 8 |
额定缘水平 |
工频耐压(干式) |
kV |
42 |
| 雷电冲击耐压(峰值) |
75 |
| 9 |
额定操作顺序 |
|
分-0.3S-合分-180S-合分 |
| 10 |
机构寿命 |
次 |
10000 |
| 11 |
额定短路开关电流开关次数 |
次 |
30 |
| 12 |
操作机构额定合闸电压 |
V |
110,220 |
| 13 |
操作机构额定分闸电压 |
V |
110,220 |
| 14 |
触头开距 |
mm |
11±1 |
| 15 |
超行程(触头弹簧压缩长度) |
mm |
3 |
| 16 |
三相分、合闸不同期性 |
ms |
≤2 |
| 17 |
触头合闸弹跳时间 |
ms |
≤2 |
| 18 |
平均分闸速度 |
m/s |
1.0±0.2 |
| 19 |
平均合闸速度 |
m/s |
0.7±0.15 |
| 20 |
分闸时间 |
zui高操作电压下 |
s |
0.015-0.05 |
| zui低操作电压下 |
0.03-0.06 |
| 21 |
合闸时间 |
s |
0.025-0.05 |
| 22 |
各相主回路电阻(组合断路器主回路电阻) |
μΩ |
≤120(≤200) |
| 23 |
动静触头允许磨损累计厚度 |
mm |
3 |
|

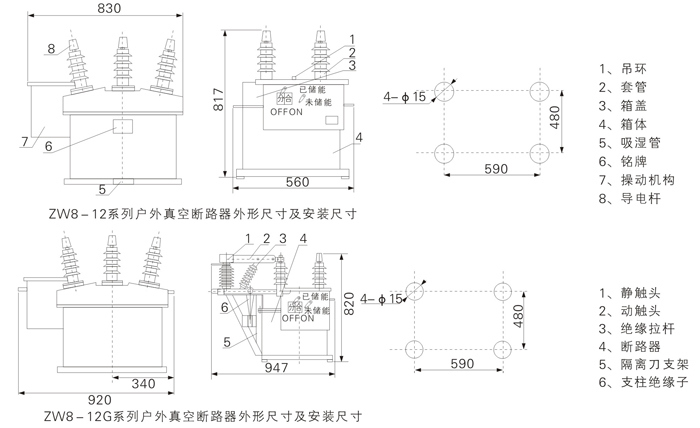

| 外形及安装尺寸图 |
 |
| 注：用户如有特殊要求，可与我厂协商后确定。 |
