分享产品，让更多的人知道：更多0 1、FN3-12、FN3-12R、FN3-12R/S负荷开关系户
公司简介
六高电气科技有限公司位于著名的“中国电器之都”，是一家集设计、开发、销售于一体的高新科技型企业，公司主要生产：高压真空断路器，高压负荷开关，环网柜，高低压成套设备，箱式变电站，电力变压器，电缆分接箱，不锈钢配电箱，避雷器，高压隔离开关。在全国各地设有营销中心。公司凭着超前的设计理念，先进的生产工艺和监测设备，以科学的管理，始终追求高水准，高标准的质量意识，不断开发高品质产品。公司拥有一支中高级技术人员同时与上海交大、西安高压电器研究所等单位建立技术合作关系。
公司于2003年通过ISO9001：2000国际质量体系认证、产品通过了国家高压电器质量检验监督中心型式检验，公司生产的全部产品均由中国人民保险公司承保、连续多年被相关单位评为“重合同守信用”、“信用等级AAA”单位
公司采用现代化的生产作业模式、生产和管理，各个环节严格贯彻并执行ISO9001标准，并建有企业办公信息平台网，从产品的设计、研发及质检全过程采用CAD、CAM软件技术应用、极大的缩短了产品的开发、生产周期
公司坚持以品质为基础，信誉为前提，服务为保证。经过多年的努力，瑞驰品牌系列已经成功应用于：电力、化工、工矿、冶金、交通、码头等重要领域，深受用户好评。同时部分产品还出口到东南亚、中东等地。
展开
产品说明
分享产品，让更多的人知道：
更多0
1、FN3-12、FN3-12R、FN3-12R/S负荷开关系户内装置的高压电器。适用于交流50Hz、6KV或12KV的网络中，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线。空载变压器及电容之开关。带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器，作保护开关之用。
2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
1、FN3-12、FN3-12R、FN3-12R/S Series are used in the network of AC 50Hz、6KV or 12KV for breaking or closing load and over-load current. they are also used in breaking and closing no-loading . The switch or no-load transformer and capacitor with KN3 type fuse box. Can cut off short-circuit for protecting switch.
2、They can be equipped with CS3 type and CS2 type handle operating mechanism.
|
|
1、海拔不超过1000米；
2、周围空气温度不高于+40oC及不低于-10oC；
3、空气相对湿度不大于90%的户内场(当温度为+25)；
4、无导电性尘埃的环境中；
5、无破坏金属和缘的腐蚀性气体的物体；
6、无剧烈震动和冲击的地方；
7、无燃烧与爆炸危险的环境中。
1 、The altitude does not exceed 1000m.
2、The ambient air temperatrue : Max:+40oC. Min:-10oC.
3、The relatire humidity of air not bigger 90% (temperature:25oC)
4、The working situation have no conductivity dust.
5、The working situation have no corrosive gas of effect insulation anddestroy metal.
6、The working situation without violent vibration and striking.
7、The working situation have no explosive danger and fire.
|
| |
1、负荷开关的基本技术数据应符合下表的规定：
The load switch is suitable for the basic technical parameter (please see the table)
|
|
型号
Type
|
额定电压(KV)
Rated voltage
|
zui高工作电压（KV）
Max.working voltage
|
额定电流（A）
Rated current
|
动稳定电流（KA）
Machine stabling current
|
热稳定电流（kA/s）
Heat-stabling current
|
| FN3-12 |
12 |
12 |
400 |
25 |
10/2 |
|
2、负荷开关所配带的熔断器的型号及数据应符合下表的规定：
The load switch witch fuse box is suitable for the technical parameter (please see the table)
|
|
型号
Type
|
额定电压(KV)
Rated voltage
|
额定电流（A）
Rated current
|
zui大开断电流
(有效值)(KA)
Max.breaking
current(value)
|
zui大断流电容量
Max.cut-off capacity
|
当切断限短路时
电流之zui大峰值(KA/s)
Current peak when cutting
off limit short-circuit
|
| FN3-3 |
3 |
10～50 |
40 |
200 |
24.5 |
| 75～100 |
24.5 |
| 200 |
35 |
| FN3-6 |
6 |
10～50 |
20 |
200 |
14 |
| 75 |
14 |
| 100 |
19 |
| 200 |
25 |
| FN3-10 |
12 |
|
12 |
200 |
|
| 10～50 |
8.6 |
| 75 |
8.6 |
| 100～50 |
15.5 |
|
|
|
|

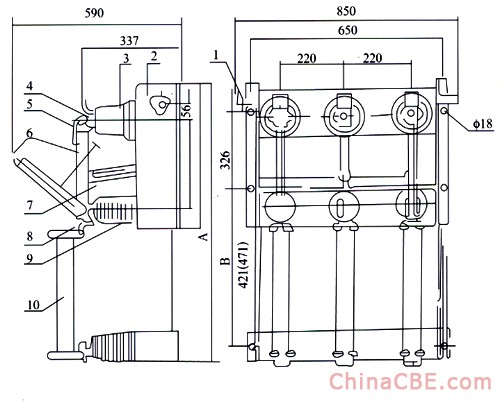

1、拐臂
2、框架
3、上缘子
4、主静触头
5、弧动触头
6、闸刀
7、缘拉杆
8、下触座
9、下缘子
10、熔断器
1、Bend the arm
2、Framework
3、Upper insulator
4、Main static contact
5、Arc moving contact
6、Switch
7、Insualting pole
8、Lower insulator
9、Lower insulator
10、Fuse box
|
|
FN3-12、FN3-12R 型负荷开关
FN3-12、FN3-12R Type Load Switch
|
|
|
|

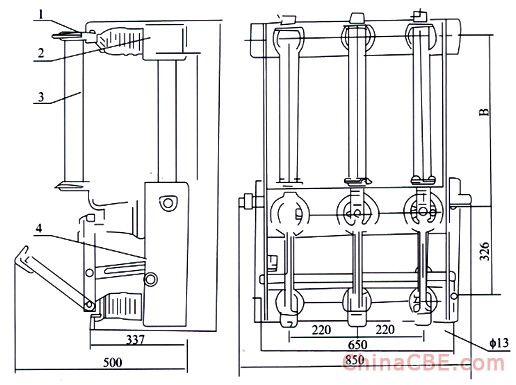

1、插座
2、框架
3、熔断器
4、负荷开关本体
1、Socket
2、Framework
3、Fuse Link
4、Load switch body
|
|
FN3-12R/S 型负荷开关
FN3-12R/S Type Load Switch
|
|
|

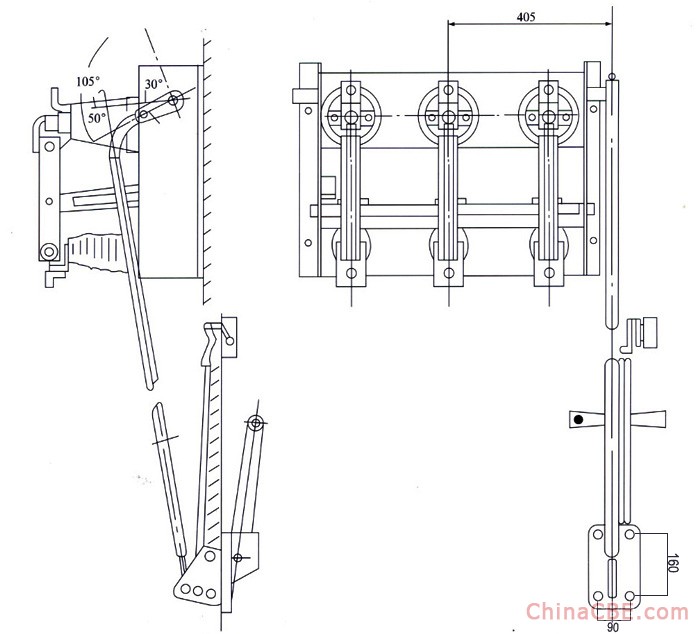

1、FN3-12负荷开关与CS3操动机构传动装置连接安装图(机构安装在开关之后)
Installation diagram for connecting FN3-12 Load Switch with CS3 operating mechanism friving (The mechanism is installed at the back or the switch).
|
|
|
|
