Olympus超声探伤仪EPOCH 650

上海艾因蒂克检测设备有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：

更新时间：2022-03-15

浏览次数：1193

公司地址：上海市嘉定区银龙路258弄9号楼

18918088586 张(先生) 销售经理

点击查看联系电话在线询价

产品简介

Olympus超声探伤仪EPOCH 650仪器是一款数字常规超声探伤仪，具有优质的检测性能和广泛的适用性，可用于各种各样的应用。

公司简介

艾因蒂克作为多家知名无损检测设备供应商在中国地区的特约授权或代理，为中国用户提供了全方位的无损检测设备及解决方案。我们代理的品牌有：艾因蒂克PHASEYE FMC-64全聚焦超声波相控阵探伤仪64/128PR、奥林巴斯无损检测（Olympus NDT）、美国万睿视（VAREX，原VARIAN和PE）平板探测器及射线管头、瑞士COMET射线设备（包括德国YXLON便携式射线机）、法国EFER工业内窥镜、英国GAPGUN激光间隙测量仪、西班牙波控（WAVECONTROL）电磁强度测试仪EMF等设备的代理。

上海艾因蒂克销售工业X射线探伤机，万睿视（Varex）平板探测器（PaxScan® 1515DXT平板探测器、PaxScan®2520DX平板探测器、PaxScan®2530HE平板探测器、PaxScan® 1313DX平板探测器、DR-PaxScan®2530DX平板探测器、PaxScan® 1308DXT平板探测器、PaxScan®1308DX平板探测器、XRD1611平板探测器、XRD1621平板探测器、XRD1622平板探测器、XRD0822平板探测器、XRD3025平板探测器、XRD4343CT平板探测器、XRPad2 3025平板探测器、XRPad2 4336平板探测器）及直线加速器和X射线球管。

艾因蒂克PHASEYE FMC-64全聚焦超声波相控阵探伤仪64/128PR、超声波探伤仪（复合材料粘接检测仪BondMaster 1000e+、超声探伤仪EPOCH XT、超声探伤仪EPOCH 600、超声探伤仪EPOCH LTC、超声波TOFD相控阵OmniScan MX2、超声波相控阵OmniScan X3超声波TOFD相控阵Omniscan SX、超声探伤仪EPOCH 1000系列、超声波点焊检测系统USLT USB、超声波点焊检测仪SpotChecker、超声波相控阵点焊检测仪NEXTSPOT600、超声波相控阵点焊检测仪NEXTSPOT300、超声波探伤仪USN60、超声波探伤仪USM 36、便携式超声波探伤仪USM go+）

探头线、探头、各种检测试块

测厚仪（MAGNA-MIKE 8600霍尔效应测厚仪、45MG超声波测厚仪、高级多功能超声波测厚仪38DL PLUS、经济型超声波测厚仪27MG、35RDC复合材料粘接检测仪、便携式MG2系列腐蚀测厚仪、超声波测厚仪DM5E、测厚仪CL5）

光谱分析仪（Vanta手持式XRF分析仪、DELTA Professional合金分析仪、DELTA Element分析仪）

工业视频内窥镜（EFER FLASH 900、 IPLEX NX、IPLEX GX/GT、IPLEX G Lite、IPLEX TX、IPLEX YS）、法国EFER紫外荧光内窥镜、磁粉探伤机、反差增强剂，渗透剂等磁粉渗透设备。

我公司维修以下超声波设备：26mg壁厚仪检测、售后维修27mg测厚仪、45MG测厚仪检修、38DL PLUS测厚仪操作手册、MAGNA-MIKE 8600测厚仪操作视频、DM5E测厚仪、CL5测厚仪、EPOCH XT探伤仪、售后维修EPOCH 600探伤仪、售后维修EPOCH LTC探伤仪、维修OmniScan MX2相控阵探伤仪、售后维修Ominscan SX相控阵探伤仪、售后维修Phasor相控阵探伤仪、售后维修EPOCH 1000探伤仪、售后维修USN60探伤仪、USM 36探伤仪、USMgo+探伤仪、epoch 6LT探伤仪、EPOCH 650探伤仪

展开

产品说明

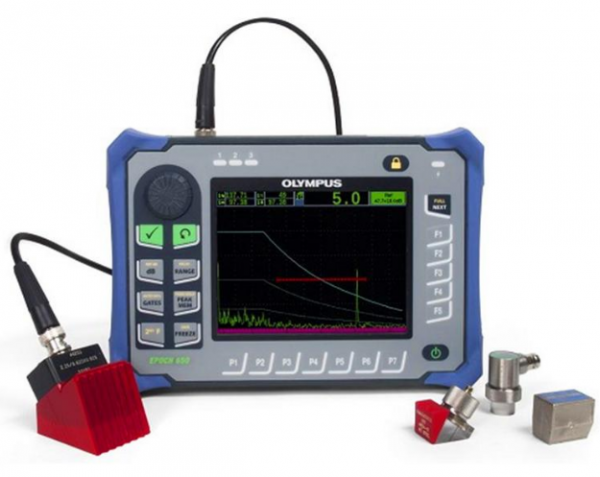

Olympus超声探伤仪EPOCH 650

Olympus超声探伤仪EPOCH 650操作简单，使用方便

EPOCH 650型仪器的主要设计宗旨是通过简单的基本仪器提供高水平的探伤性能。 EPOCH 650仪器的设计符合人体工程学的要求，且简单直观、方便实用，无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。

简单直观的用户界面

Olympus超声探伤仪EPOCH 650型仪器的用户界面基于行业的EPOCH 600探伤仪。EPOCH 650型仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作，其EPOCH品牌标志性的快捷键可访问关键的检测功能，如：增益、闸门调整、屏幕冻结及文件保存。EPOCH 650型仪器直观的用户界面提供多种文字版本，可供任何水平的操作人员使用。

全屏模式下明亮的VGA显示

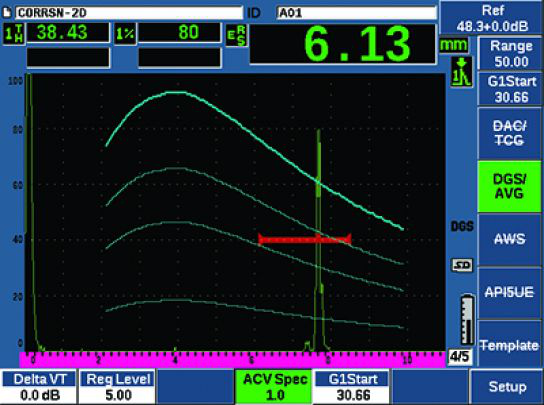

EPOCH 650型仪器具有全VGA（640 X 480像素）分辨率的显示。其横宽竖窄的面板设计优化了出现在高质量显示屏上的Ａ扫描图像的大小及清晰度。这款仪器使用透反技术，在光线较暗的室内使用强背光，在阳光直射的情况下使用环境光作为假背光。无论在何种光线条件下，仪器的VGA屏幕都可显示为清晰的图像。仪器的全屏模式进一步增强了屏幕鲜明清晰的显示特性，可提供所有EPOCH系列探伤仪中大的A扫描!

可使用户舒适浏览界面的选项

为了满足不同用户的需要与偏好，EPOCH 650型仪器备有两种硬件配置供用户选择：

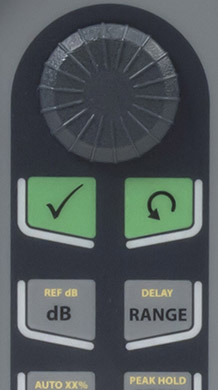

EPOCH 650型仪器的飞梭旋钮与确定键和退出键一起使用，可以对参数值进行粗略或细微调节。在检测过程中，操作人员可以锁住飞梭旋钮，以避免参数值被意外修改。这种硬件配置可以快速切换参数值，满足了那些偏好使用飞梭旋钮调整参数的用户的要求。飞梭旋钮配置的设计符合IP66的要求。

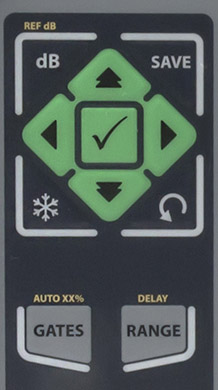

EPOCH 650型仪器的浏览键区是EPOCH探伤仪的标志性特色。浏览键区的向上、向下箭头键用于参数的粗略调节，向左和向右箭头键用于参数的细微调节。浏览键区还包含其它几个功能及常用参数，如：增益、保存、确定键及退出键。浏览键区配置的设计符合IP67的要求。

外观特性

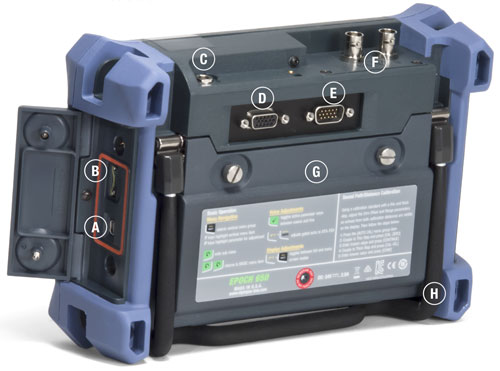

EPOCH 650型仪器是一款轻重量、易携带的探伤仪，其坚固、灵活的特点使其可用于几乎所有检测环境中。这款仪器的一些主要外观特性如下：宽屏、全VGA分辨率、透反显示，无论在室内光线还是直射的阳光下都可显示明亮清晰的图像。

仪器的4角处装有橡胶二次注模保护套，起到防撞击、抗磨损的作用。

4个拴系胸挂带的连接点。

无需使用工具即可打开的电池舱和侧边的I/O盖。

用于持续稳固地放置仪器的支架，带有直角弯钩，可在0度到180度之间变换直立的角度。

仪器侧面的USB OTG接口及可插拔存储卡的接口上带有密封的舱盖。

标准内置充电锂离子电池。

重量轻，设计符合人体工程学，增加了仪器的便携性和使用的方便性。

Olympus 超声探伤仪EPOCH 650主要特性

· 设计符合EN12668-1要求

· PerfectSquare可调方波脉冲发生器

· 全屏A扫描模式

· 数字式高动态范围接收器

· 用于加强信噪比的30个数字式滤波器

· 2 kHz PRF，用于快速扫查

· 飞梭旋钮或浏览键区，用于调整配置

· 阳光下可读的宽屏、全VGA显示

· 使用电池可工作15小时以上

· 标准动态DAC/TCG和机载DGS/AVG

· 多个机载报告格式

· microSD存储卡，用于数据传输

· 带有编码B扫描的可选腐蚀模块软件

· USB（OTG）端口，用于与PC机通信

· 报警和VGA输出

· 可选模拟输出

仪器的输入/输出
USB端口	USB（OTG）端口
RS-232端口	有
视频输出	标准VGA输出
模拟输出	1个模拟输出（可选），可选的1 V/10 V全标度，大4 mA
报警输出	3个报警输出，5V TTL，10 mA
触发器I/O	触发器输入为5V TTL；触发器输出为5V TTL，大10 mA
编码器输入	单轴编码器线（正交，仅适用于腐蚀模块模式）

环境评级
IP评级	根据IEC 60529-2004（外壳防护等级– IP规范）标准，浏览键区硬件设计符合IP67侵入保护评级标准，飞梭旋钮硬件设计符合IP66侵入保护评级标准。在新开发的产品正式投入生产以前，奥林巴斯要对产品的设计进行内部检验。这款仪器经测试证明符合IP评级标准。
爆炸性气氛	通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试，可在防火协会规范（NFPA 70）500节I级2分段D组中规定的爆炸性气氛中安全操作。
防撞击测试	通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波。
防振动测试	通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。
工作温度	–10°C～50°C
电池存储温度	0°C～50°C

技术规格

一般规格
外型尺寸（宽 x 高 x 厚）	236 mm x 167 mm x 70 mm
重量	1.6公斤，包括锂离子电池
键区	英文、符号、日文、中文
语言	英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语
探头接口	BNC接口或No.1 LEMO接口
数据存储	机载100000个ID编码，可插拔2 GB microSD卡（标准）
电池类型	单个锂离子电池，可充电，标准型
电池供电时间	15小时到16小时（锂离子）
电源要求	AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz
显示器类型	全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率
显示屏尺寸（宽 x 高，对角线）	117 mm x 89 mm, 146 mm

脉冲发生器
脉冲发生器	可调方波
PRF	10 Hz ～ 2000 Hz，增量为10 Hz。
能量设置	100 V、200 V、300 V或400 V
脉冲宽度	25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术
阻尼	50、100、200、400 Ω

接收器
增益	0 dB ～ 110 dB
大输入信号	20 V P-P
接收器输入阻抗	400 Ω ± 5%
接收器带宽	0.2 MHz ～ 26.5 MHz，–3 dB
数字式滤波器设置	30个标准数字式滤波器设置 7个符合EN12668-1:2010标准的滤波设置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz）
检波	全波、正半波、负半波、射频波
系统线性	水平：±0.5 % FSW
分辨率	0.25 % FSH，放大器精度为±1 dB
抑制	0 % ～ 80 %满屏高，带有可视警告
波幅测量	0 % ～ 110 %满屏高，分辨率为0.25 %
测量速率	在所有模式下，相当于PRF

校准
自动校准	声速、零位偏移、垂直声束（个底面回波，或回波到回波）、角度声束（声程或者深度）
检测模式	脉冲回波、双晶或穿透
单位	毫米、英寸或微秒
范围	3.36 mm to 13388 mm，5,900 m/s
声速	635 m/s to 15240 m/s
零位偏移	0 µs ～ 750 µs
显示延迟	-59 mm to 13401 mm，钢中纵波声速
折射角度	0° ～ 90°，增量为0.1°。

闸门
测量闸门	２个完全的闸门，用于波幅和渡越时间（TOF）测量。
闸门起点	在整个显示范围内可变
闸门宽度	在从闸门起点到显示范围的终点之间的区域内可变
闸门高度	在2 % ～ 95 %满屏高范围内可变。
报警	正阈值和负阈值，小深度（闸门1和闸门2）

测量
测量显示位置	5个位置（手动或自动选择）
闸门（1和2）	厚度、声程、投射、深度、波幅、渡越时间、小/大深度、小/大波幅
回波到回波	标准闸门2到闸门1，可选界面闸门跟踪
其它测量	DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5的A、B、C和D值定级、抑制值、回波到参考dB值。
DAC/TCG	标准
DAC点	多达50个点，110 dB动态范围
特殊DAC模式	自定义DAC（多6条曲线），20 % ～ 80 %视图
曲面校正	用于角度声束测量的标准外径或棒材校正。
腐蚀（可选）	交叉零点测量算法、V声程校正、单一回波、回波到回波，或编码B扫描
