产品说明

奥林巴斯OmniScan X3相控阵探伤仪

提供全聚焦方式（TFM）功能的OmniScan X3相控阵探伤仪是一款功能齐备的相控阵工具箱。这款仪器所提供的性能强大的工具，如：全聚焦方式（TFM）图像和成像功能，可使用户更加充满信心地完成检测。

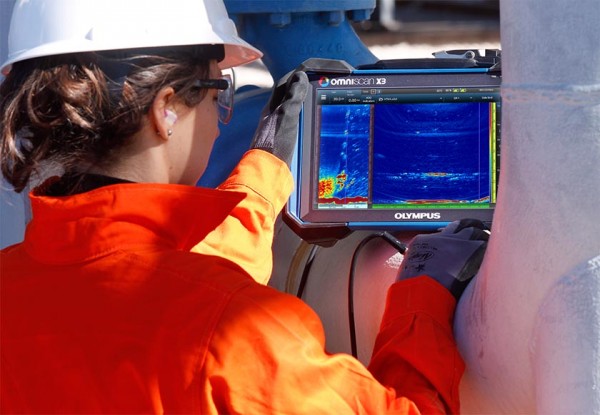

奥林巴斯 X3探伤仪图：

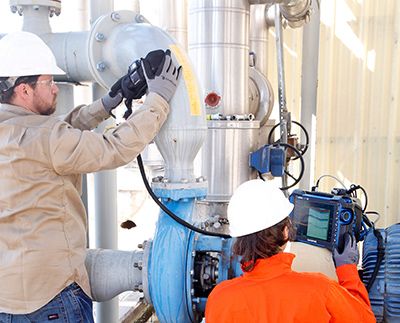

奥林巴斯 X3探伤仪：

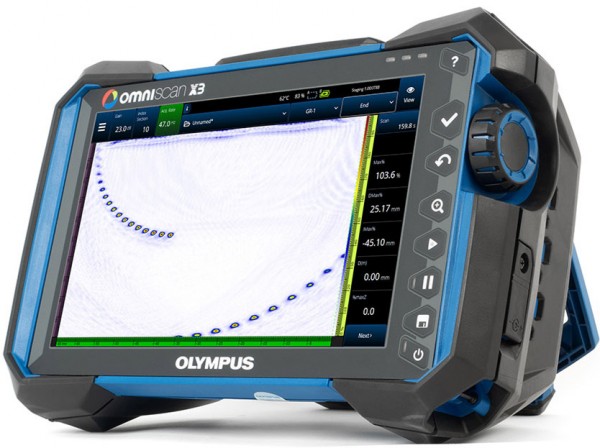

奥林巴斯 X3探伤仪：

奥林巴斯OmniScan X3相控阵探伤仪
（TFM）独特创新的全聚焦方式

· 更好的缺陷成像性能，可以更清晰地显示微小的缺陷

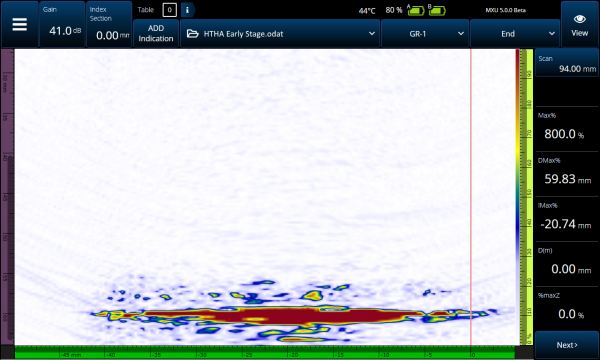

· 可为早期的高温氢致（HTHA）缺陷成像，

· 以在为关键的早期探测到这种缺陷

· 机载声学影响图（AIM）的反射率模拟器有助于

· 以图像方式显示全聚焦方式（TFM）的灵敏度，还可以根据实际情况进行调节

· 屏幕上多可显示4种模式的全聚焦方式（TFM）图像，有助于缺陷的解读和定量

改进的相控阵技术

· 速度是OmniScan MX2探伤仪的2倍（脉冲重复频率）

· 单独的衍射时差（TOFD）菜单，加快了工作流程

· 改进的快速相控阵校准，使用户享有更轻松的操作体验

· 800%的高波幅范围，减少了重新扫查的需要

· 机载双晶线阵和双晶矩阵探头的支持性能，加速了创建设置的过程

迅速地投入到检测工作中

机载扫查计划、改进的快速校准和简化的用户界面，有助于省去一些不必要的步骤，从而可使用户在很短的时间内完成检测的设置工作。

奥林巴斯OmniScan X3相控阵探伤仪

性能可靠，令人信赖

· 符合IP65评级标准，防雨防尘

· 机载GPS，可提供采集数据的位置

· 可通过无线方式连接到奥林巴斯科学云系统，以下载新的软件

· 得益于25 GB的文件容量，仪器可以无需停歇，持续扫查

检测团队中的主力成员 OmniScan X3探伤仪所提供的功能有助于用户地完成检测工作。这些功能可以在以下应用中大显身手：焊缝检测、管线和管道的检测、耐腐蚀合金的检测、腐蚀成像、高温氢致缺陷（HTHA）的检测、初期裂纹的探测、复合材料的检测和缺陷成像。

· 与现有的探头和扫查器相兼容

· 32:128PR型号，提供64晶片的全聚焦方式（TFM）功能

· 还提供16:64PR和16:128PR型号

· 多8个声束组，1024个聚焦法则

· 与OmniScan MX2/SX仪器的文件相兼容，方便了用户转换到新仪器的操作

· 64 GB的内置存储容量，还可以借助外置USB驱动盘扩展存储容量

利用PC机的强大功能 OmniPC软件为用户提供一套工具，如：并排显示视图的功能，这种视图可使用户在屏幕上比较两个文件，从而在分析数据时更加充分地利用PC机的性能。

· 将数据方便地导出到USB存储盘

· 观察焊缝左右两侧的图像

· 在同一个屏幕上将当前和以前捕获的检测数据放在一起进行比较

OmniScan X3的技术规格

类型	多组、多模式超声探伤仪
尺寸（宽 × 高 × 厚）	335 mm × 221 mm × 151 mm
重量	5.7 kg（含1块电池）
硬盘驱动器容量	64 GB的内置SSD，还可以借助外置USB驱动盘扩展存储容量
存储设备	SDHC卡和SDXC卡，或者大多数标准USB存储设备
大机载文件容量	25 GB
GPS	有（除非针对某些地区另有规定）
报警	3个
无线连接	有（USB适配器作为配件单独出售）
PA接口	1个接口
UT接口	32:128PR和16:128PR4型号有4个接口（2个P/R通道）；16:64PR型号有相同的接口，但是仅有1个激活的UT通道（P1/R1）
认证	ISO 18563-1:2015 EN12668-1:2010
显示
类型	TFT LCD（薄膜晶体管液晶显示屏），电阻式触摸屏
尺寸	269毫米（10.6英寸）
分辨率	1280 × 768像素
颜色数量	1千6百万
可视角度	水平：−85° ～ 85° 竖直：−85° ～ 85°
输入/输出（I/O）端口
USB 2.0	2个端口（1个位于电池的后面）
USB 3.0	1个端口
视频输出	视频输出（HDMI）
存储卡	SDHC端口
通信	以太网
输入/输出（I/O）线
编码器	双轴编码器线（正交或时钟/方向），可以连接第三个编码器
数字输入	6个数字输入，TTL
数字输出	5个数字输出，TTL
采集开关	将1个数字输入配置为采集开关
电源输出线	5 V额定值，1 A（短路保护），在1 A时为12 V输出
外接DC电源
直流输入（DC-IN）电压	15 VDC ～ 18 VDC（小为50 W）
接口	圆形，2.5毫米引脚直径，中心正
电池
类型	锂离子电池
容量	93 Wh
电池数量	2个
运行时间	2个电池运行5个小时（具有热插拔性能）
PA/UT配置
位深度	16比特
大脉冲重复频率（PRF）	12 kHz
频率
有效数字化频率	大100 MHz
显示
刷新率	A扫描：60 Hz； S扫描：20 Hz ～ 30 Hz
包络（回波动态模式）	有：体积校正的S扫描（30 Hz）
A扫描高度	高达800 %
同步
根据内部时钟	1 Hz ～ 10 kHz
外部步速	有
根据编码器	双轴：1步～ 65536步

数据技术规格

处理
A扫描数据点的大数量	高达16384
实时平均	PA：2、4、8、16 UT：2、4、8、16、32、64
检波	射频、全波、正半波、负半波
滤波	PA通道：3个低通、6个带通和4个高通滤波器 UT通道：8个低通、6个带通和4个高通滤波器（当配置为TOFD时，为3个低通滤波器）
视频滤波	平滑（根据探头频率范围调节）
可编程TCG
点的数量	32个，每个聚焦法则有一条TCG（时间校正增益）曲线
范围	相控阵（标准）：40 dB，步距为0.1 dB 相控阵（扩展）：65 dB，步距为0.1 dB 常规超声：100 dB，步距为0.1 dB
大斜率	相控阵（标准）：40 dB/10 ns 相控阵（扩展）：0.1 dB/10 ns 常规超声：40 dB/10 ns

声学技术规格

脉冲发生器	PA通道	UT通道
电压	40 V、80 V、115 V	85 V、155 V、295 V
脉冲宽度	30 ns ～ 500 ns范围内可调，分辨率为2.5 ns	30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns
下降时间	< 10 ns	< 10 ns
脉冲形状	负方波脉冲	负方波脉冲
输出阻抗	脉冲回波模式：28 Ω 一发一收模式：24 Ω	< 30 Ω
接收器	PA通道	UT通道
增益范围	0 dB ～ 80 dB，大输入信号； 550 mVp-p（满屏高）	0 dB ～ 120 dB，大输入信号； 34.5 Vp-p（满屏高）
输入阻抗	脉冲回波模式，9 MHz时：57 Ω ±10 % 一发一收模式，9 MHz时：100 Ω ±10 %	脉冲回波模式：50 Ω 脉冲发送接收模式：50 Ω
系统带宽	0.5 MHz ～ 18 MHz	0.25 MHz ～ 28 MHz
声束形成	PA通道	UT通道
扫查类型	单一、线性、扇形、混合和全聚焦方式（TFM）	-
大孔径	OMNIX3-PATFM1664PR = 16晶片 OMNIX3-PATFM16128PR = 16晶片 OMNIX3-PATFM32128PR = 32晶片	-
接收晶片数量	OMNIX3-PATFM1664PR = 64接收晶片 OMNIX3-PATFM16128PR = 128接收晶片 OMNIX3-PATFM32128PR = 128接收晶片	-
聚焦法则的数量	高达1024	-
发射的延迟范围	0 µs ～ 10 µs，增量为2.5 ns	-
接收的延迟范围	0 µs ～ 6.4 µs，增量为2.5 ns	-

TFM/FMC

被支持的模式	脉冲回波：L-L、TT和TT-TT 一发一收：LL-L、TT-T、TT-L、TL-T、LT-T和TL-L
声束组的数量	同时显示多4个全聚焦方式（TFM）组
大孔径	OMNIX3-PATFM1664PR = 32晶片扩展孔径 OMNIX3-PATFM166128PR = 32晶片扩展孔径 OMNIX3-PATFM32128PR = 64晶片扩展孔径
图像分辨率	高达1024 × 1024（1 M点），针对每个全聚焦方式（TFM）声波组
实时全聚焦方式（TFM）包络	有

操作环境

侵入保护评级	符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴）
防撞击评级	通过MIL-STD-810G的坠落测试
预期用途	室内和室外使用
海拔高度	高达2000米
操作温度	0 °C ～ 45 °C
存储温度	−20 °C ～ 60 °C （内含电池） −20 °C ～ 70 °C （不含电池）
