WP-C403-01-12-HL WP-C803数显表

陕西麦克技术工程有限公司

会员指数：

企业认证：

价格：电议

所在地：河南郑州市

型号：WP-C403-01-12-HL

更新时间：2021-10-18

浏览次数：2709

公司地址：中原区秦岭路与建设路阳光新干线

张女士(女士)

点击查看联系电话在线询价

产品简介

WP-D901-00-08-N、WP-S901-00-23-NWP-D801-00-23-N、WP-T301-00-08-N、WP-T301-00-12-N、WP-T301-00-23-NWP-T801-00-08-N、WP-T8

公司简介

麦克传感器有限公司------ 成立于1993年，是中国半导体压阻式OEM压力传感器的行业领袖。公司成立以来，秉承技术创新和管理创新的精神，成功开发出并规模化生产OEM压力传感器，智能压力变送器，测量和控制仪表等高品质产品，将国际先进的总线操作、宽温度数字补偿、非线性校正以及数据采集技术完美结合，开发生产上百种产品，成为世界公认的高品质可信赖的压力传感器、变送器和系统解决方案的杰出供应商。

展开

产品说明

WP-D901-00-08-N、WP-S901-00-23-N

WP-D801-00-23-N、WP-T301-00-08-N、WP-T301-00-12-N、WP-T301-00-23-N

WP-T801-00-08-N、WP-T801-00-12-N、WP-T901-00-08-N、WP-DS301-00-08-N

WP-DS801-00-23-N、WP-DS901-00-08-N、WP-TX301-00-08-N、WP-TX401-00-08-N

WP-C703-01-12-HL、WP-C703-01-23-HL、WP-C703-02-08-HL、WP-C703-02-12-HL

WP-C703-02-23-HL、WP-C703-21-08-HL、WP-C703-21-12-HL、WP-C703-21-23-HL

产品概述
智能数字/光柱显示控制仪采用的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行的线性校正。
采用新无跳线技术,使输入端口具备单通道和信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输入输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。

主要技术参数
输入信号
模拟量　　　•热电偶：标准热电偶—B、S、K、E、J、T、WRe3～25等
•电阻：标准热电阻—Pt100、Cu50、Pt100.1、远传压力电阻:30～350Ω等
•电流：0～10mA、4～20mA等（输入阻抗≤250Ω）
•电压：0～5V、1～5V、mV等（输入阻抗≥1MΩ）
输出信号
模拟量输出　•DC 4～20mA （负载电阻≤750Ω） DC 0～10mA （负载电阻≤1.5KΩ）
•DC 1～5V （负载电阻≥250KΩ） DC 0～5V （负载电阻≥250KΩ）
开关量输出　•继电器控制输出: —ON/OFF(带回差)
•触点容量（阻性负载）—AC220V/3A；DC24V/3A
•可控硅过零触发脉冲输出(SCR)—可触发600V/100A可控硅
•固态继电器控制信号输出（SSR）—输出DC9V/30mA
•可控硅过零触发输出—双向可控硅600V/
通讯输出　　•标准串行通讯接口
通讯方式　　•RS-232C，RS-485
波特率　　　•300bps～9600bps（自由设定）
馈电输出　　•DC 24V，负载≤30mA

特性
测量精度　　•数字：±0.5%FS±1字　 •光柱：±1%FS
分辨率　　　•数字显示：±1字        •光柱显示：±1线
显示范围　　•数字：-1999～9999      •光柱：0～
显示方式　　•四位高亮度LED数码显示   •101线高分辨率光柱显示
•发光二管工作状态显示 •单屏数码显示/双屏数码显示
•单屏数码+单光柱显示     •双屏数码+双光柱显示
控制方式　　•可选择上限、下限或上上限、下下限控制
控制设定值　•控制设定值和回差值全量程内自由设定
温度补偿　　•0～50℃温度自动补偿
参数设定　　•面板轻触式按键数字设定　 •参数设定值断电后保存
•参数设定值密码锁定
保护方式　　•热电偶/热电阻输入断线报警　•继电器输出状态LED指示
•输入超／欠量程报警　　　　•输入超范围闪烁报警
•工作异常自动复位
使用环境
环境温度　 •0～50℃
相对湿度　 •≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用
供电电压　 •线性电源　•AC190V～240V
•开关电源　•AC/DC 90V～265V •AC/DC 22V～26V
功　耗　　 •≤5W（AC 190V～240V 线性电源）
•≤4W（AC /DC85V～265V 开关电源）
•≤6W（AC/DC 22V～26V　开关电源）

型号	WP-C.D901、903、904系列	WP-C.D701、703系列
仪表外形
外形尺寸	宽×高×深：96×96×105mm	宽×高×深：72×72×105mm
开孔尺寸（mm）
重量	常规型(线性电源）：400g 特殊型（开关电源）：240g

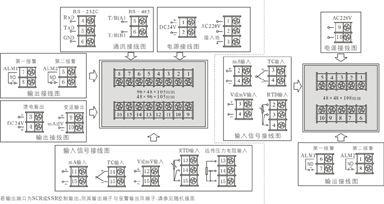

接线图

型号	WP-C.D401、403系列	WP-Z301、303 S.SD401、403系列
仪表外形
外形尺寸	宽×高×深: 96×48×105mm	宽×高×深: 48×48×108mm 48×96×105mm
开孔尺寸（mm）
重量	常规型(线性电源）：400g 特殊型（开关电源）：240g
接线图

型号	WP-C.D.T801、803、804系列（横式）	WP-S.SD .T801、803系列（竖式）
仪表外形
外形尺寸	宽×高×深: 160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸（mm）
重量	常规型(线性电源）：400g 特殊型（开关电源）：240g
接线图

选型表

智能数字显示控制仪型谱表

型　　　　　号											说　　　　　明
WP-	□	□	□	□	□	□	□	□□	□	□
外形特征	Z C D S SD										单屏显示（输入信号不可切换）单屏横式显示(注1) 双屏横式显示(注2) 单屏竖式显示(注1) 双屏竖式显示(注2)
外形尺寸	3 4 7 8 9										48×48mm（输入信号不可切换，无通讯变送） 96×48mm(横式),48×96mm(竖式) 72×72mm 160×80mm(横式),80×160mm(竖式) 96×96mm
控制作用	01 03 04										测量显示三位式控制四限控制/报警输出(注3)
通讯方式	□										参见“通讯方式”
输出方式	□										参见“输出方式”
输入类型	□										参见“输入类型”
一报警方式	□										参见“报警方式”
第二报警方式	□□										参见“报警方式”
馈电输出	P										DC 24V馈电输出
供电方式	T W										AC 220V供电（线性电源，可省略） AC 90～265V供电（开关电源） DC 24V供电（开关电源）

智能光柱显示控制仪型谱表

型　　　　　号		说　　　　　明
WP-
外形尺寸	8 9	160×80mm(横式),80×160mm(竖式) 96×96mm
控制作用	01 03 04	测量显示三位式控制四限控制/报警输出(注3)
通讯方式	□	参见“通讯方式”
输出方式	□	参见“输出方式”
输入类型	□	参见“输入类型”
一报警方式	□	参见“报警方式”
第二报警方式	□□	参见“报警方式”
馈电输出	P	DC 24V馈电输出
供电方式	T W	AC 220V供电（线性电源，可省略） AC 90～265V供电（开关电源） DC 24V供电（开关电源）
外形特征	X	竖式显示（可省略）横式显示

★注1： WP-C80系列为0.8英寸LED显示，WP-S80、C90、C70、C40系列为0.56英寸LED显示。
★注2：双屏显示：主屏显示测量值，副屏显示报警目标值（可自由设定）
★注3：四限控制/报警输出为四个继电器控制输出，出厂默认为两个上限、两个下限控制输出，用户可自行修
改或设定需要的控制/报警方式。(四限控制/报警仅T.C.S80和C90系列提供)
★型号举例： WP-C801-00-08; WP-C403-01-12-HL; WP-T804-81-08-2H2L; WP-C803-02-12-HLP

■通讯方式

代　　码	0	2	8	9
通讯方式	无通讯	RS-232C	RS-485	特殊规格

■输出方式

代　　码	０	１	２	３	４	５	６	７	８
输出方式	无输出	继电器	4mA ～20mA	0～10mA	1V ～5V	0～5V	SCR输出	SSR输出	特殊规格

★SCR—可控硅过零触发脉冲输出 ★SSR—固态继电器控制信号输出

■报警方式

代　　码	N	H	2H	L	2L
报警方式	无报警(可省略)	上限报警	双上限报警(四限报警时)	下限报警	双下限报警(四限报警时)
