MDM484（0-500kpa）E22C4V1 MDM484差压变送器

MDM484A/ZL型 数字化差压变送控制器MDM390型 差压传感器MDM490型 差压变送器MDM492型 差压变送器MDM460型 多功能智能差压变送控

            麦克传感器有限公司------ 成立于1993年，是中国半导体压阻式OEM压力传感器的行业领袖。公司成立以来，秉承技术创新和管理创新的精神，成功开发出并规模化生产OEM压力传感器，智能压力变送器，测量和控制仪表等高品质产品，将国际先进的总线操作、宽温度数字补偿、非线性校正以及数据采集技术完美结合，开发生产上百种产品，成为世界公认的高品质可信赖的压力传感器、变送器和系统解决方案的杰出供应商。

 MDM484A/ZL型 数字化差压变送控制器

产品概述

该产品为全模拟电路设计的一体化多功能产品，能够在现场测量流体压力或差压，也可将压力或差压信号进行现场显示、标准化输出，还能向用户提供多达5个接点信号，在进行压力控制时，为防止在临界点继电器抖动误操作，电路中进行了特殊处理，提高了产品的可靠性。特别适用于电力﹑给排水﹑石油﹑化工等行业需要对流体压力或差压进行测量、显示和控制的场合应用。

产品特点

•Φ150mm标准压力表外形；
•3   位LED数字显示压力值；
•提供多5个接点信号，接点可任意设定和显示，无抖动；
•宽范围供电电源，多种标准模拟信号输出；
•与介质接触部分为不锈钢，电子壳体为铝合金材料；
•传感器隔离膜片为不锈钢316L，特殊应用还可向用户提供齐平膜片式(仅压力型)、钽膜片(仅压力型)。
•产品经过了严格的老化测试，性能稳定可靠。


性能参数

MPM484	压力范围：-0.1…0～0.01…100MPa 允许过载：1.5倍满量程压力或110MPa(取zui小值)
MDM484	差压测量范围	允许过压
		正向	负向
	0～35kPa	70kPa	35kPa
	0～70kPa	150kPa	70kPa
	0～100kPa	200kPa	100kPa
	0～350kPa	700kPa	350kPa
	0～700kPa	1400kPa	700kPa
	0～1MPa	2MPa	1MPa
	0～2MPa	4MPa	1MPa
	0～3.5MPa	7MPa	1MPa
	静压	≤20MPa

输出信号精度：        ±0.25%FS(典型值)     ±0.5%FS(zui大值)
数字显示准确度：      ±1位数
限位控制精度：        ≤±1%FS
电源影响：            ≤±0.1%FS
长期稳定性：          ≤±0.5%FS/年

---

环境温度：            -10℃～60℃         振动频率： 0～300Hz
介质温度：            -10℃～80℃         加 速 度： ≤3×9.81ms-2
贮存温度：            -40℃～100℃        冲    击： ≤10×9.81ms-2
相对湿度：            0～80%

---

输出信号：            0/4～10/20mADC      0/1～5/10VDC
传输方式：            四线                 四线
电源电压：            220VAC、220VDC或24VDC
zui大功耗：            ≤4W

---

继电器负载能力 ：     240V/3A(AC)， 30V/(DC)
继电器触点寿命 ：     ＞100000次
显示字符高度：        0.56英寸LED红色


外型结构

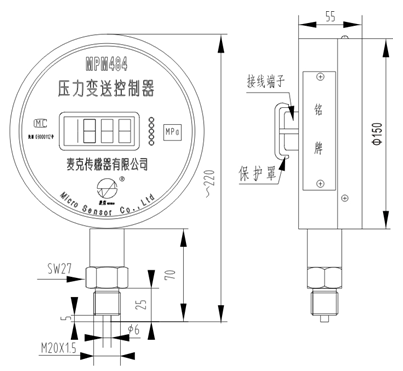

MPM484外形结构及尺寸

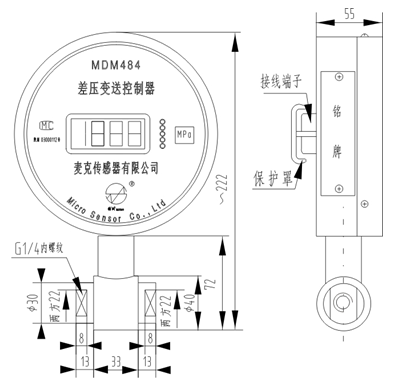

MDM484外形结构及尺寸

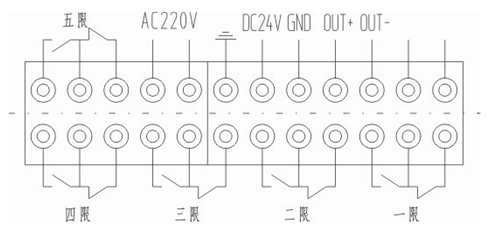

电气连接

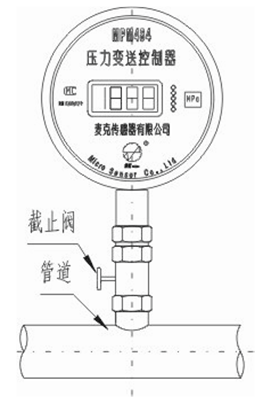

应用示例

选型指南

MPM484	型压力变送控制器
MDM484	型差压变送控制器
	代号	测量范围kPa或MPa
	[0～X]kPa或MPa	-0.1…0～0.01…100MPa　　X为MPM484产品的实际所需量程
		0～35kPa…3.5MPa　　　　X为MDM484产品的实际所需量程
		代号	输出信号
		E	4～20mADC
		F	1～5VDC
		J	0～5VDC
		Q	0～10mADC
		U	0～20mADC
		V	0～10VDC
			代号	结构材料
				隔离膜片	接口	壳体
			22	不锈钢316L	不锈钢	不锈钢
			25	钽	不锈钢	不锈钢
			35	钽	哈氏合金C	不锈钢
				代号	附加功能
				P	齐平膜片型，G1/2外螺纹压力接口	MPM484
				C1	M20×1.5外螺纹压力接口，端面密封
				C3	G1/2外螺纹压力接口(适用于P型)
				C4	G1/4内螺纹压力接口
				C5	M20×1.5外螺纹压力接口，水线密封	MPM484
				G	表压型
				S	密封表压型
				A	压型
				Jn	接点数，n=1～5
				V1	供电电源24VDC
				V2	供电电源220VAC
MPM484	[0～100]kPa	E	22	C1GJ3 V2	完整的型号规格
