一、2SK型水环式真空泵的产品说明

　　2SK系列两级水环式真空泵及2SK-P1系列两级水环式真空泵大气喷射泵机组是我厂根据行业标准JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。
机组是由2SK型水环式真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环式真空泵。
　　2SK型水环式真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。

　　2SK型水环式真空泵型号说明


二、2SK型水环式真空泵的工作原理

　　2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

　　2SK型水环式真空泵工作原理图标示

1.排气管 2.出气孔 3.泵体 4.进气管 5.叶轮 6.水环 7.吸气孔

　　大气喷射真空泵是一种射流泵，其工作原理简述如下：由于2SK型水环式真空泵的作用，被抽容器形成一定的予真空，当接近该泵的限真空时，接通大气泵，此时，外界大气（或有压力气体）与进气管的压力差很大，在此压差的作用下，大气（或有气体）急剧被抽进吸入管道，经过大气泵的喷嘴，气流速度进一步增加，因而压力迅速降低，以致形成喷嘴内较高真空（显然高于泵的限真空），继续将被抽系统的气体吸入泵内。

三、2SK型水环式真空泵的结构说明

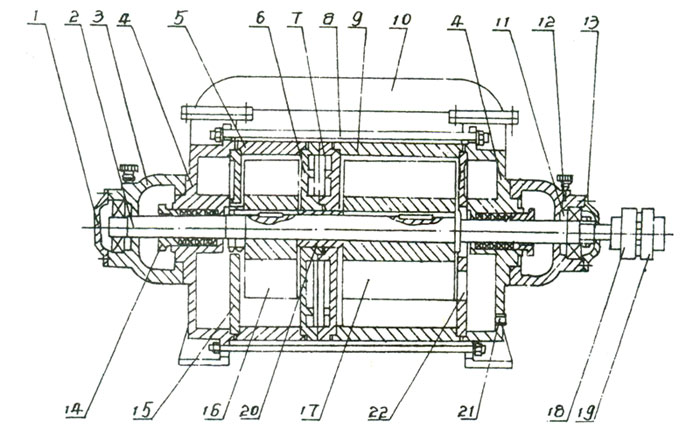

1、后轴承压盖 2、轴 3、轴承架 4、前后端盖 5、短泵体 6、中间壁（B） 7、中间壁（A） 8、拉紧螺栓 9、长泵体 10、连通管 11、调整垫 12、油杯 13、前轴承压盖 14、填料压盖 15、后盖园盘 16、短叶轮 17、长叶轮 18、泵联轴器 19、电机联轴器 20、轴套 21、进水孔 22、前盖园盘

图二 抽气量1.5m3/min（2SK—1.5）以上两级水环泵结构图

　　抽气量1.5m3/min以上2SK型水环式真空泵的结构如图二所示，长短两叶轮17和16用键固定在轴2上，两叶轮中间用轴套20定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器18与电机轴相联，使之与电机一起以同样转速转动，长叶轮17、长泵体9和吸入部分组成高真空级，短泵体5、短叶轮16和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）7和中间壁（B）6隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。

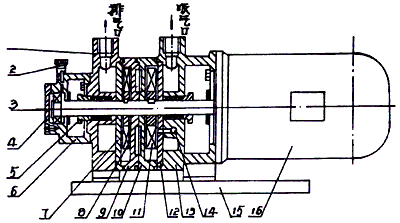

1.后盖2.油杯3.轴承挡圈4.轴承压盖子5.填料压盖6.轴承架7.排气圆盘8.短叶轮9.短泵体10.长泵体11.长叶轮12.吸气圆盘13.前盖14.进水孔15.底盘16.加长轴电机

图三 2SK-0.4、 2SK-0.8两级水环式真空泵结构图

　　2SK-0.4、2SK-0.8两级水环式真空泵结构如图三所示，其高低真空级结构与图二所示泵基本相同（无连通管）。采用特制加长轴电机，长、短叶轮用键固定于轴上，但可做轴向浮动，偏心地置于长短泵体内。
　　2SK型水环式真空泵两端的密封采用油浸石棉盘根或机械密封。
高真空级的一端有进水孔，补充水由此进入高真空级的长泵体内，低真空级的补充水是由高真空级排出的。（2SK-12、2SK-20、　　2SK-30低真空级的补充水也从供水管供入一部分，但要通过阀来调节其量的大小）。高、低真空级是由拉紧螺栓而牢固地连接在一起。
　　大气喷射泵是由进气管、喷嘴、大气阀体和扩压器组成。

四、2SK型水环式真空泵的主要性能指标及技术规范

　　2SK系列两级水环式真空泵及2SK-P1系列两级水环式真空泵-大气喷射泵真空机组技术规范见表一和表二。
　　表一、2SK系列两级水环式真空泵技术规格

型号	抽气量m3/min		限压力 MPa (mmHg)	电机功率 KW	转速 (转/分) r.p.m	供水量 (升/分) L/min	吸排气 口径
	zui大气量	吸入压力为-0.093MPa时,不小于
2SK-0.4	0.4	0.25	-0.096(-725)	2.2	2840	3～5	G1"
2SK-0.8	0.8	0.5	-0.096(-725)	3	2880	5～8	G1"
2SK-1.5	1.5	0.9	-0.096(-725)	4	1440	10～15	φ40
2SK-3	3	2	-0.097(-730)	7.5	1440	15～20	φ40
2SK-6	6	4	-0.098(-735)	15	1450	25～35	φ70
2SK-12	12	8	-0.098(-735)	22	970	40～50	φ100
2SK-20	20	14	-0.098(-735)	55	740	60～80	φ125
2SK-30	30	20	-0.098(-735)	75	740	70～90	φ125

　　表二、2SK-P1系列两级水环式真空泵-大气喷射泵机组技术规格

型号	抽气量m3/min			限压力MPa(mmHg)	功率KW	转速r.p.m	供水量L/min
	吸气压力-0.093MPa(-700mmHg)时	吸入压力-0.097MPa(-730mmHg)时	吸入压力-0.099MPa(-750mmHg)时
2SK-0.4P1	0.28	0.24	0.2	-0.099(-750)	2.2	2840	3～5
2SK-0.8P1	0.56	0.48	0.4	-0.099(-750)	3	2880	5～8
2SK-1.5P1	1.05	0.9	0.75	-0.099(-750)	4	1440	10～15
2SK-3P1	2.1	1.8	1.5	-0.099(-750)	7.5	1440	15～20
2SK-6P1	4.2	3.6	3	-0.099(-750)	15	1450	25～35
2SK-12P1	8.4	7.2	6	-0.099(-750)	22	970	40～50
2SK-20P1	14	12	10	-0.099(-750)	55	740	60～80
2SK-30P1	21	18	15	-0.099(-750)	75	740	70～90

注：1、表中所列性能指标指下列规定条件下的性能指标：
　　①大气压力0.1013Mpa(760mmHg) ②进水温度15℃ ③吸入空气温度20℃ ④空气相对湿度70%。
　　2、2SK型水环式真空泵供水量为吸入压力-0.05Mpa(-400mmHg)时的数值，限真空时可大于此值。
　　3、2SK型水环式真空泵性能允差±10%。
　　

五、2SK型水环式真空泵的设备安装

　　2SK系列两级水环式真空泵的安装尺寸见图五、六、七、八。
　　1、 2SK水环式真空泵的安装：
　　2SK水环式真空泵对整套泵运抵安装地点时，如发现损坏或出厂后8个月再进行安装者，则在安装前应全部拆开检查和修理。
　　安装前应用手转动联轴吕，以证实泵是否有卡住现象。（2SK-0.4、2SK-0.8泵可找开电机护罩，转动电机风扇数圈进行检查），2SK水环式真空泵的基础应保证水平以确保泵水平放置。
　　2、 2SK水环式真空泵的管路安装：
　　2SK水环式真空泵管路的法兰盘的连接处应用热使其可靠的密合，尤其是2SK水环式真空泵的进气管路稍有不严密之处，就不能达到预定的真空度。靠近泵的进气管必须装有闸阀，以便在停车前先行关闭，以防止泵内的水在排气管方面的压务作用下，返流到进气管甚至密封容器。进气闸阀与泵进气口之间安装一真空表，以随时检查泵是否正常，2SK水环式真空泵之供水管路上，亦应装有闸阀，以便调节供水量，使其符合规定要求。
　　3、2SK水环式真空泵的气水分离器安装：
　　2SK水环式真空泵气水分离器根据图八放置在地基上，若有必要改变安装位置时，应注意分离器的联接管路不得过长，转变不得过急（要求联接管路与泵进气口的距离，zui高不大于半米，长不大于2米，转变不得多于三个，否则水和气在管中流动损失必将增加，因此增加了泵排气端的压力，这样就降低了流量和真空度，增加了功率消耗。

六、2SK型水环式真空泵的起动和停车

　　（一）2SK系列水环式真空泵起动：起动前，特别是长期停车的泵必须用手转动联轴器数转（2SK-0.4/0.8可转动电机风扇）确认转子能自由转动才行。2SK-12、2SK-20、2SK-30起动前应将泵体内的水全部放掉，方可起动。
　　2SK系列水环式真空泵的起动可按以下顺序：
　　1、2SK系列水环式真空泵关闭进气管路上的闸阀（用户自装，图上未画出）；
　　2、开动电动机（此时应注意电机的正反转）；
　　3、打开供水管路上的闸阀，供水量逐渐增加，至供水量符合规定要求为止；
　　4、当泵达到限真空时，打开进气管种上的闸阀，泵开始正常工作；
　　5、调整填料压盖，使水成滴往处滴为好，真空泵的限真空下工作时，由于2SK系列水环式真空泵内产生物理作用而发生爆炸时，蛤功率消耗并不　增大，如发现随着功率增加而产生的爆炸声，说明泵已发生故障，此时应立即停车检查。
　　2SK-P1系列水环一大气泵机组的起动：
　　先按以上顺序将两级水真空泵起动，若大气泵直接安装在两级泵的吸气口上，大气泵可自行工作，此时机组到达限真空时的时间稍长一些。若大气泵用电磁阀启闭时，在接近两级泵的限真真时接通大气泵，机组即开始工作。
　　（二）2SK系列水环式真空泵停车：
　　单独使用2SK系列水环式真空泵时，停车按以下顺序：
　　1、关闭进气管路上的闸阀。
　　2、关闭供水管路上的闸阀，停水后，不应立即停泵，就使泵继续转1-2分钟，排出部分工作液。
　　3、关闭电动机。
　　4、2SK系列水环式真空泵如果停车时间超过一天，须将泵体底部的螺塞打开，将水放净。
　　2SK-P1系列水环-大气泵机组的停车：
　　1、若大气泵直接安装在两级水环泵进气法兰上，可按2SK真空泵的停车顺序，操纵停车。
　　2、若大气泵用旁通管路上2SK真空泵连接，并开电磁阀启闭，可先停止大气泵，再使两级泵停车。
　　

七、2SK型水环式真空泵的维护

　　1、2SK真空泵应定期的压紧填料，如填料因磨损而不能保证所需要的密封时应换新填料，填料不能压得过紧，正常压紧的填料允许水成滴漏出。但量不得太多，应用油浸石棉绳做填料。
　　2、2SK真空泵滚珠轴承应有良好的工作条件，其工作温度不得高出周围温度35℃，但实测的温度值不应大于70℃，轴承室内整个空间的2/3用黄油装满，正常工作的轴承，每年应装油3-4次，每年至少清洗轴承一次，并将润滑油全部更换。

八、2SK型水环式真空泵的拆卸与组装

　　（一）2SK真空泵拆卸：
　　2SK真空泵的拆卸分为部分拆卸检查和清洗及全部拆卸修理和更换零件。在拆卸之前，应将泵中之水全部放出。在拆卸时应将各种密封垫慎重取下，如发现破损，应更换同样厚度，同样材料的新垫。拆卸时，应在零件上做记号，以保证安装正确。拆卸顺序如下（参看图二、三）。
　　1、先将2SK真空泵与系统管路、分离器、电动机及底座的连接拆开，取出泵头置于一平板上（2SK-0.4、2SK-0.8不能拆电机）
　　2、下连通管（2SK-0.4、2SK-0.8、2SK-1.5无此件）。
　　3、为拆卸方便，应尽量将泵竖立放置，驱动端朝下。
　　4、取下后轴承压盖1（图二）、4（图三），将轴承架3（图二）、6（图三）连同轴承一同取下。
　　5、拆掉全部拉紧螺栓，非驱动端的端盖连同固定在端盖上的园盘一同取下。
　　6、依次取下短泵体5（图二）、9（图三），短叶轮背帽（图三无此件），短叶轮16（图二）、8（图三），中间壁6、7（图三无此件），轴套20（图三无此件），长泵体9（图二）、10（图三），长叶轮11（图三），（图二中，如不需要更换长叶轮17和轴2，请不要将长叶轮自轴上拆下）。
　　7、将剩余部分卧倒，图二中，取下泵联轴器18，前轴承压盖13，前轴承架3及前端盖4，图三中，直接取下前盖13即可）
至此，拆卸全部结束。
　　拆卸中，应特别注意两叶轮端面与泵盖及中间壁之间的间隙是否合适，应根据其大小适当增减垫子的厚度。
　　（二）2SK真空泵装配：
　　2SK真空泵装配前应清洗零件，并在配合表面及螺纹处涂油，应清除滚珠轴承及轴承座内的旧油，并加上新油。已报废的零件应予更换。应制造厚度相同，材质相同的新垫，更换已损坏的旧垫。
　　2SK真空泵装配的顺序与拆卸的顺序相反，但应注意以下几点：
