QUINT-PS/3AC/24DC/20 德国菲尼克斯2866792三相导轨电源螺钉连接

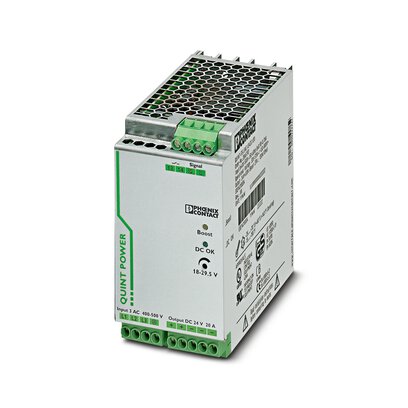

德国菲尼克斯2866792三相导轨电源螺钉连接QUINT-PS/3AC/24DC/20 - 电源2866792初级开关电源 QUINT POWER， 螺钉连接， SFB Technology (Selective Fuse Breaking)， 输入: 3相， 输出: 24 V DC / 20 A

上海当临自动化科技有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海当临自动化科技有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2866792三相导轨电源螺钉连接

初级开关电源 QUINT POWER， 螺钉连接， SFB Technology (Selective Fuse Breaking)， 输入: 3相， 输出: 24 V DC / 20 A

提供功能强大的QUINT POWER电源
QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，从而提供选择性系统保护并节省成本费用。通过预防性功能监控可以确保很高的系统有效性，因为它在故障发生前便可以发出临界运行状态报告。
通过静态功率储备POWER BOOST，能可靠地启动重负载。可调电压可覆盖5 V DC ... 56 V DC之间的所有范围。


德国菲尼克斯2866792三相导轨电源螺钉连接

交流电运行
额定输入电压范围 3x 400 V AC ... 500 V AC
输入电压范围 3x 320 V AC ... 575 V AC
2x 360 V AC ... 575 V AC
450 V DC ... 800 V DC
DC输入电压范围 450 V DC ... 800 V DC
电源电压的电压类型 AC/DC
冲击电流 < 20 A (典型)
冲击电流积分 (I2t) < 3.2 A2s
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
电网缓冲时间 > 20 ms (400 V AC)
> 30 ms (500 V AC)
电耗量 3x 1.6 A (400 V AC)
3x 1.3 A (500 V AC)
0.9 A (600 V DC)
额定功耗 783 VA
保护电路 瞬态电涌保护; 压敏电阻，气体放电管
功率因数（cos phi） 0.66
典型响应时间 < 0.16 s
允许备用熔断器 B6 B10 B16 AC：
允许用的DC备用熔断器 DC: 连接一个合适的熔断器
推荐使用的输入保护断路器 6 A ... 16 A (AC: 特性B、C、D、K)
PE放电电流 < 3.5 mA

效率 > 93 % (400V AC和额定值时)
输出特性 U/I
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 20 A (-25 °C ... 60 °C，UOUT = 24 V DC)
POWER BOOST (IBoost) 26 A (-25  °C ... 40  °C恒定，UOUT = 24 V DC)
选择性熔断 (ISFB) 120 A (12 毫秒)
热磁断路器类型 B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6
衰减 60 °C ... 70 °C (2.5 %/K)
反馈电压电阻 最大 35 V DC
输出端处的过电压保护 (OVP) < 35 V DC
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 3 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 40 mVSS (额定值)
输出功率 480 W
峰值切换电压额定负载 < 40 mVSS (额定值时，20MHz)
最大空载功耗 11 W
最大额定负载功率损耗 40 W
上升时间 < 0.05 s (UOUT (10 % ... 90 %))
并连 是，用于冗余和增加容量
串连 是
信号: DC OK有源
输出说明 UOUT>0.9xUN： 高信号
开关电压范围 18 V ... 24 V
输出电压 + 24 V DC
最大启动电流 ≤ 20 mA (防短路保护)
连续负载电流 ≤ 20 mA
信号: DC OK浮点
输出说明 继电器触点，UOUT>0.9xUN： 触点吸合
最大切换电压 30 V AC/DC
24 V DC
最大启动电流 0.5 A
1 A
连续负载电流 ≤ 1 A
信号: POWER BOOST，有源
输出说明 IOUTN: 高信号
开关电压范围 18 V ... 24 V
输出电压 + 24 V DC
最大启动电流 ≤ 20 mA (防短路保护)
连续负载电流 ≤ 20 mA

德国菲尼克斯2866792三相导轨电源螺钉连接
输入
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 18
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M4
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
输出
连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 12
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M4
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
