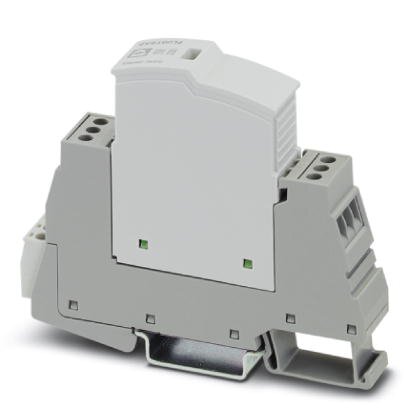

PLT-SEC-T3-230-FM-UT 德国菲尼克斯2907919电涌保护设备额定电压230V

德国菲尼克斯2907919电涌保护设备额定电压230VPLT-SEC-T3-230-FM-UT - 3类电涌保护设备2907919类型 2/3电涌保护装置，包括保护性连接器和采用螺钉连接方式的基座元件。用于内置状态指示灯和遥信的单相电源网络。额定电压: 230 V AC/DC

上海当临自动化科技有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海当临自动化科技有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2907919电涌保护设备额定电压230V

类型 2/3电涌保护装置，包括保护性连接器和采用螺钉连接方式的基座元件。用于内置状态指示灯和遥信的单相电源网络。额定电压: 230 V AC/DC

产品类型 设备保护
产品系列 SEC Family
IEC 电源系统 TT
TN-S
类型 DIN导轨模块，分体式，可分离
位数 2
电涌保护故障报警 可视状态指示窗口和远程遥信报警触点
绝缘特性
过电压类别 III
污染等级 2
IEC 类别 II / III
T2 / T3
EN类型 T2 / T3
端口数目 One
德国菲尼克斯2907919电涌保护设备额定电压230V
指示器/远程信号发送
连接名称 远程遥信报警触点
切换功能 转换触点
标称工作电压 250 V AC
125 V DC (200 mA DC)
工作电流 0.5 A AC
0.5 A DC (75 V DC)

连接方式 螺钉连接
螺纹 M3
紧固扭矩 0.5 Nm
柔性导线横截面 0.2 mm² ... 2.5 mm²
刚性导线横截面 0.2 mm² ... 4 mm²
可连接导向横截面 AWG 24 ... 12

尺寸图
宽度 17.7 mm
高度 93.4 mm
深度 74.5 mm (7.5 mm（含DIN导轨）)
水平针距 1 分区

颜色 (针式连接器) 浅灰 (RAL 7035)
颜色 (底座元件) 灰色 (RAL 7042)
阻燃等级，符合UL 94 V-0
材料的CTI值 600
绝缘材料 PA 6.6-FR 20 % GF
PA 6.6-FR
外壳材料 PA 6.6-FR 20 % GF
PA 6.6-FR
德国菲尼克斯2907919电涌保护设备额定电压230V
保护通道 L-N
L-PE
N-PE
动作方向 1L-N & N-PE
额定电压 UN 240 V AC (TN-S)
240 V AC (TT)
额定频率fN 50 Hz (60 Hz)
最大持续电压Uc 264 V AC
额定负载电流IL 26 A (30 °C时)
残流IPE ≤ 5 µA
待机功耗 PC ≤ 26.40 mVA (UREF时)
≤ 26.40 mVA (UC时)
基准测试电压UREF 264.00 V AC
标称放电电流In（8/20）µs 5 kA
最大放电电流 Imax (8/20) µs 10 kA
组合电涌UOC 6 kV
电压保护水平Up（L-N） ≤ 1.25 kV (UOC)
≤ 1.4 kV (In时)
电压保护水平Up (L-PE) ≤ 1.4 kV
电压保护水平Up (N-PE) ≤ 1.4 kV
UT下的TOV动作（L-N） 400 V AC (5 秒 / 耐受模式)
457 V AC (120 分钟 / 安全失效模式)
UT下的TOV动作（L-PE） 457 V AC (5 秒 / 耐受模式)
457 V AC (120 分钟 / 耐受模式)
1464 V AC (200 毫秒 / 安全失效模式)
UT下的TOV动作（N-PE） 1200 V AC (200 毫秒 / 安全失效模式)
响应时间tA（L-N） ≤ 25 ns
响应时间tA（L-PEN） ≤ 100 ns
响应时间tA（N-PE） ≤ 100 ns
额定短路电流ISCCR 10 kA AC
最大备用保险丝，带有支线接线 32 A (gG / B / C)
附加技术数据
额定短路电流ISCCR 0.25 kA DC (DC支线中没有额外的备用保险丝)
5 kA DC (用于20 A gG/B后备保护熔断器)
残压Ures (L-N) ≤ 1.15 kV (2 kA)
≤ 1.25 kV (3 kA时)
≤ 1.1 kV (UOC = 4 kV)
残压Ures (L-PE) ≤ 1.1 kV (2 kA)
≤ 1.1 kV (3 kA时)
≤ 1.2 kV (UOC = 4 kV)
残压Ures (N-PE) ≤ 1.1 kV (2 kA)
≤ 1.1 kV (3 kA时)
≤ 1.2 kV (UOC = 4 kV)
最大持续电压Uc 275 V AC
240 V DC
保护通道 (DC+) - (DC-)
(DC+/DC-) - PE
