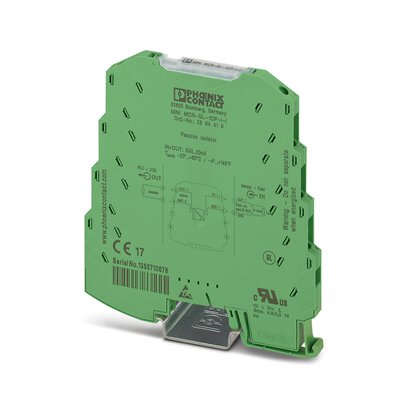

MINI MCR-SL-UI-F 德国菲尼克斯2864082频率变送器带螺钉连接器

德国菲尼克斯2864082频率变送器带螺钉连接器MINI MCR-SL-UI-F - 频率变送器2864082模拟量频率变送器，用于将标准模拟量信号转换成频率信号或PWM信号，可通过DIP开关组态，带螺钉连接器

上海当临自动化科技有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海当临自动化科技有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2864082频率变送器带螺钉连接器

模拟量频率变送器，用于将标准模拟量信号转换成频率信号或PWM信号，可通过DIP开关组态，带螺钉连接器

6.2 mm厚可组态模拟量频率变送器 MINI MCR-SL-UI-F...可用于将模拟量标准信号转换成频率信号或脉冲宽度调节（PWM）信号。
输入侧具备0...20 mA，4...20 mA，0...10 mA，2...10 mA，0...10 V，2...10 V，0...5 V或1...5 V模拟信号
模块外壳侧面的DIP开关可以进行参数设置：
–输入信号
– 输出信号，
– 如超出或低于测量范围时的输出动作
– 滤波器型号（用于消除输入信号中的故障）
电源 (19.2 V DC到30 V DC) 可由模块上的接线端子提供，也可由DIN导轨连接器提供。

德国菲尼克斯2864082频率变送器带螺钉连接器

使用限制
EMC说明 EMC：A类产品，参见下载区内的制造商声明

产品类型 Frequency value transformer
产品系列 MINI Analog
通道数目 1
组态 DIP开关
绝缘特性
过电压类别 II
污染等级 2

功能
组态 DIP开关

输入和输出之间的电流隔离 是
阶跃响应（0-99%） < 15 ms (+（1/f）最小滤波器)
< 1 s (+（1/f）最大滤波器)
最大温度系数 < 0.02 %/K
温度系数，典型值 < 0.02 %/K
最大传输误差 ≤ 0.1 % (> 7 kHz ≤ 0.2 %)
电气隔离 输入/输出/电源
额定绝缘电压 30 V AC
50 V DC
测试电压 1.5 kV AC (50 Hz, 60 s)
绝缘 基础隔离符合IEC/EN 61010
电源
额定供电电压 24 V DC
电源电压范围 19.2 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)
最大电流耗量 < 10 mA (24 V DC)
功耗 < 200 mW

信号: 电流/电压
输入数目 1
可配置／可编程 是
电压输入信号 0 V ... 5 V
1 V ... 5 V
0 V ... 10 V
2 V ... 10 V
最大电压输入信号 30 V DC
电流输入信号 0 mA ... 20 mA
4 mA ... 20 mA
0 mA ... 10 mA
2 mA ... 10 mA
最大电流输入信号 100 mA
输入电压的输入电阻 大约 110 kΩ
输入电流的输入电阻 大约 50 Ω
发生故障时的动作 以红色LED的形式报警

频率: 频率
频率输出 0 Hz ... 10 kHz
0 Hz ... 5 kHz
0 Hz ... 2.5 kHz
0 Hz ... 1 kHz
0 Hz ... 500 Hz
0 Hz ... 250 Hz
0 Hz ... 100 Hz
0 Hz ... 50 Hz
最小负载 4 mA ≤ (UL / RL) ≤ 20 mA
输出信号PWM 7.8 kHz (10 位)
3.9 kHz (10 位)
1.9 kHz (12位)
977 Hz (12位)
488 Hz (14位)
244 Hz (14位)
122 Hz (16 位)
61 Hz (16 位)
最小负载 12 mA ≤ (UL/RL) ≤ 20 mA
最大负载电流 20 mA
最大切换电压 30 V
上溢／下溢 可进行设置（通过DIP开关）
保护电路 短路保护，极性保护
信号
输出数目 1
德国菲尼克斯2864082频率变送器带螺钉连接器
连接方式 螺钉连接
剥线长度 12 mm
螺纹 M3
刚性导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 26 ... 12

尺寸图
宽度 6.2 mm
高度 93.1 mm
深度 101.2 mm
