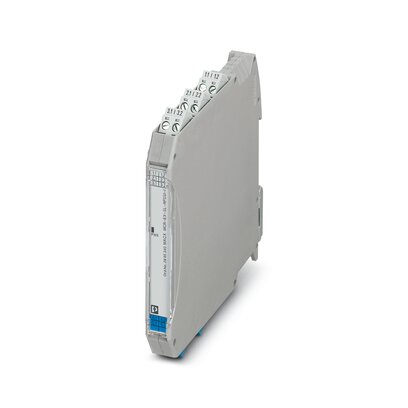

MACX MCR-SL-I-I-ILP 德国菲尼克斯2905278无源隔离器单通道输入回路

德国菲尼克斯2905278无源隔离器单通道输入回路MACX MCR-SL-I-I-ILP - 无源隔离器2905278单通道输入回路供电2路隔离器，采用直插式连接技术，用于模拟信号的电流隔离。输入信号 = 输出信号：0(4) mA ... 20 mA。螺钉连接技术。

上海当临自动化科技有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海当临自动化科技有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2905278无源隔离器单通道输入回路

单通道输入回路供电2路隔离器，采用直插式连接技术，用于模拟信号的电流隔离。输入信号 = 输出信号：0(4) mA ... 20 mA。螺钉连接技术。

单通道输入回路供电2路隔离器采用插拔式连接技术，用于模拟信号的电隔离和滤波。通过输入回路供电的隔离器可使用有源传感器技术运行，电源电压为6 V DC至30 V DC。设备通过传感器的电流回路供电。输入信号 = 输出信号：0(4) mA至20 mA。采用螺钉连接。


德国菲尼克斯2905278无源隔离器单通道输入回路
产品类型 隔离放大器
产品系列 MACX Analog
通道数目 1
型号 隔离放大器，带SIL功能安全
绝缘特性
过电压类别 II
污染等级 2

电气隔离 2路隔离
信号传输行为 In = Out
最大温度系数 ≤ 0.002 %/K (测量值的 / 100 Ω 负载)
典型传输误差 0.08 % (终值的)
电气隔离 输入/输出/电源
额定绝缘电压 300 Vrms
测试电压 2.5 kV AC (50 Hz, 60 s)
绝缘 安全隔离符合IEC/EN 61010-1
电源
电源电压范围 回路供电，无需外部电源

信号: 电流
输入数目 1
可配置／可编程 否
最大电压输入信号 < 30.5 V
电流输入信号 0 mA ... 20 mA
4 mA ... 20 mA
输入电压限制 30.5 V
电压损耗 2.9 V (I = 20 mA)
阶跃响应（10-90%） 5 ms (500 Ω负载)
额外误差，取决于负载 0.022 % (测量值的 / 100 Ω 负载)
响应电流 大约 50 µA

信号: 电流
输出数目 1
可配置／可编程 否
最大电压输出信号 27.5 V
电流输出信号 0 mA ... 20 mA
4 mA ... 20 mA
负载/输出负载电流输出 ≤ 1375 Ω (I = 20 mA)
残波 < 10 mVrms (500 Ω负载)

连接方式 螺钉连接
剥线长度 7 mm
螺纹 M3
刚性导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 14
紧固扭矩 0.5 Nm ... 0.6 Nm
测试插座
最大直径 2.3 mm

防爆安装 (EPL) Gc
Div. 2

尺寸图
宽度 12.5 mm
高度 112.5 mm
深度 113.7 mm
深度 NS 35/7,5 114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)
德国菲尼克斯2905278无源隔离器单通道输入回路
颜色 灰色 (RAL 7042)
阻燃等级，符合UL 94 V0 (外壳)
外壳材料 PA 6.6-FR

环境条件
保护等级 IP20 (未经过UL认证)
环境温度（运行） -40 °C ... 85 °C
环境温度（存放/运输） -40 °C ... 85 °C
海拔 < 2000 m
允许湿度（运行） 5 % ... 95 % (无冷凝)

CE
证书 CE合规
注意 和EN 61326-1
ATEX
标识  II 3 G Ex nA IIC T4 Gc X
UKCA Ex (UKEX)
标识  II 3 G Ex nA IIC T4 Gc X
