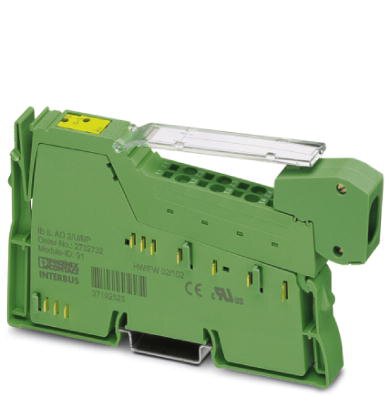

IB IL AO 2/U/BP-PAC 德国菲尼克斯2861467模拟量输出模块2线制连接

德国菲尼克斯2861467模拟量输出模块2线制连接IB IL AO 2/U/BP-PAC - 模拟量模块2861467Inline， 模拟量输出模块，模拟量输出: 2，0 V ... 10 V，-10 V ... 10 V，连接技术: 2线制，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器和标识区域

上海当临自动化科技有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海当临自动化科技有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2861467模拟量输出模块2线制连接

Inline， 模拟量输出模块，模拟量输出: 2，0 V ... 10 V，-10 V ... 10 V，连接技术: 2线制，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器和标识区域

宽度 12.2 mm
高度 136.8 mm
深度 71.5 mm

使用限制
CCCex说明 在中国不允许用在潜在爆炸区域内。

Inline本地总线
接口数 2
连接方式 Inline数据跨接块
传输速度 500 kBit/s
传输原理 铜缆
德国菲尼克斯2861467模拟量输出模块2线制连接
模块
ID 代码 (dec.) 91
十六进制ID编码 5B
长度编码（十六进制） 02
长度编码（十进制） 02
过程数据通道 32 位
输入地址区域 4 Byte
输出地址区域 4 Byte
寄存器长度 32 位
所需的参数数据 6 Byte
所需的组态数据 5 Byte

模拟量:
输出名称 模拟量输出
输出说明 单端
连接系统 2线制
有关连接技术的注意事项 屏蔽
输出数目 2
D/A转换时间 < 100 ns
保护电路 输出的瞬态保护
数据格式 IB IL，IB ST
输出值的表达式 16位（15位 + 符号位）
DAC分辨率 13 位
过程数据更新 < 1 ms
电压输出信号 0 V ... 10 V
-10 V ... 10 V
负载/输出负载电压输出 > 2 kΩ
允许的电缆长度 最大 500 m (该规范按照安装要求进行，符合标准操作。规格适用于以下参考电缆型号：屏蔽电源电缆： LiYCY；2 x 2 x 0,5 mm²；VDE0812)

产品类型 I/O 部件
产品系列 Inline
类型 模块
供货范围 包括Inline连接器和标识区域
诊断信息 失效或通信电源 UL功率不足 I/O 错误信息发送至总线耦合器
绝缘特性
过电压类别 II (IEC 60664-1，EN 60664-1)
污染等级 2 (IEC 60664-1，EN 60664-1)
德国菲尼克斯2861467模拟量输出模块2线制连接
额定条件下的最大功耗 1.8 W
电位
功耗 典型值 0.68 W (空载)
典型值 0.85 W (满载 (RL = 2 kΩ))
电位: 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电流消耗 最大 40 mA
典型值 33 mA
电位: 模拟量模块的电源(UANA)
电源电压 24 V DC (通过电源跨接)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流消耗 最大 35 mA (满载 (RL = 2 kΩ))
最大 28 mA (空载)
典型值 25 mA (满载 (RL = 2 kΩ))
典型值 18 mA (空载)
电气隔离/电压范围的隔离
测试耐压: 7.5 V 电源（总线逻辑），24 V 电源 UANA / I/O 500 V AC， 50 Hz， 1 min.
测试耐压: 7.5 V 电源（总线逻辑），24 V 电源 UANA / 功能接地 500 V AC， 50 Hz， 1 min.
测试耐压: 24 V电源（I/O）/功能接地 500 V AC， 50 Hz， 1 min.

连接技术
连接名称 Inline连接器
导线连接
连接方式 回拉式弹簧连接
刚性导线横截面 0.08 mm² ... 1.5 mm²
柔性导线横截面 0.08 mm² ... 1.5 mm²
可连接导向横截面 AWG 28 ... 16
剥线长度 8 mm
Inline连接器
连接方式 回拉式弹簧连接
硬导线横截面 0.08 mm² ... 1.5 mm²
柔性导线横截面 0.08 mm² ... 1.5 mm²
可连接导向横截面 AWG 28 ... 16
剥线长度 8 mm

环境条件
环境温度（运行） -25 °C ... 55 °C
保护等级 IP20
空气压力（运行） 70 kPa ... 106 kPa (最高可达海拔3000 m)
空气压力（存放/运输） 70 kPa ... 106 kPa (最高可达海拔3000 m)
环境温度（存放/运输） -25 °C ... 85 °C
允许湿度（运行） 10 % ... 95 % (无冷凝)
允许湿度（存放/运输） 10 % ... 95 % (无冷凝)
