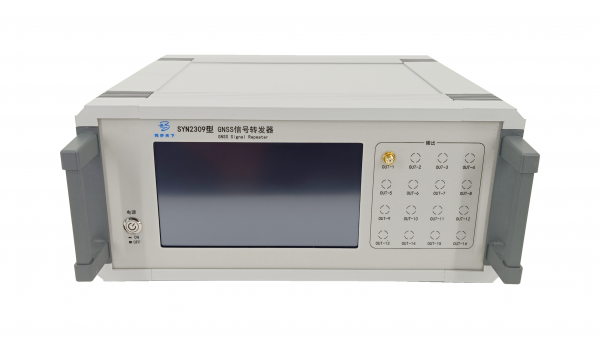

SYN2309型GNSS信号转发器
产品概述
SYN2309型GNSS信号转发器是由西安同步电子科技有限公司精心设计、自行研发生产的一款增益可调的GNSS全频段卫星信号转发系统，同时支持北斗，GPS，GLONASS，Galileo，SBAS,QZSS和IRNSS等多种全球导航系统，并支持0～90dB增益可调，实现1米～20米范围的GNSS信号覆盖，最多可扩展16路GNSS信号输出，满足大范围多空间应用，彻底解决室内无法接收到GNSS卫星信号的问题。
该卫星信号转发器主要功能是接收室外GNSS信号，经同轴电缆将GNSS射频信号从室外导入室内，通过该卫星信号转发器完成信号放大、滤波及信号分配后,再经室内全向发射天线或者同轴电缆将GNSS信号覆盖或传输到室内或其它收不到卫星信号的场所，实现实时定位定时等功能，让用户在室内即可完成GNSS卫星信号的测试及应用等各项工作。
关键词：gps信号转发器，北斗转发器，导航信号转发器
产品功能
1) 将室外GNSS卫星信号转发放大到室内；
2) 同时支持全频段GNSS卫星导航系统；
3) 可调衰减范围0～90dB，实现1米～20米信号灵活覆盖；
4) 多路GNSS信号输出解决多个封闭空间GNSS信号覆盖；
5) 可直连可无线覆盖；
6) 采用7英寸大触摸屏设计。
产品特点
a) 信号稳定、成本低廉、安装简单、操作简单、设备小巧；
b) 对室内GNSS终端数量没有限制、系统免维护。
典型应用
1) GNSS导航产品开发/生产、兼容GNSS功能的智能终端的研发/生产、GNSS实验室、科研院校等需要对GNSS信号进行测试或使用的场景；
2) 大型基站实验室、隧道、高铁公交车站等需要对GNSS信号进行测试或使用；
3) 航空制造，航空维修，地下、室内停车场、地铁和矿井底部等的GNSS信号覆盖工程。
技术指标
|
主要指标 |
输入路数 |
1路 BNC，阻抗50Ω |
|
输出路数 |
1路SMA(可扩展16路)，阻抗50Ω |
|
|
卫星频点 |
中国北斗：B1I/B2I/B3I/B1C/B2a/B2b 美国GPS：L1C/L2P/L2C/L5 俄罗斯GLONASS:G1/G2/G3 欧盟Galileo：E1/E5a/E5/E5b/E6 日本QZSS:L1/L2/L5/L6 印度IRNSS:L5 频率范围：1560MHz～1620MHz；1170MHz～1268MHz 可选其它频点 |
|
|
内置GNSS接收机 （选件） |
测试验证外部GNSS信号，显示收星颗数，经纬度高度，时间信息，是否定位等 |
|
|
发射天线增益 |
3.5dBi |
|
|
发射驻波比 |
≤1.5 |
|
|
主机放大增益 |
≤45dB |
|
|
衰减调节范围 |
0～90dB |
|
|
室外天线增益 |
≥38dB |
|
|
室外天线长度 |
标配30米GNSS蘑菇头天线 可选其它长度 |
|
|
室外天线支架 |
一套不锈钢天线支架 |
|
|
适用面积 |
1000平米（可选更大覆盖面积） |
|
|
覆盖直线距离 |
1米～20米 |
|
|
环境特性 |
工作温度 |
0℃～＋50℃ |
|
相对湿度 |
≤95%（40℃） |
|
|
存储温度 |
-40℃～＋80℃ |
|
|
数据通信（选件） |
物理接口 |
USB/DB9串口/LAN网口 |
|
数据格式 |
自定义，可远程设置增益 |
|
|
供电电源 |
使用220V供电，功率小于5W |
|
|
机箱尺寸 |
便携式机箱320mm（宽）x280（深）x140mm（高） |
|
|
选件 |
根据客户要求定做类似产品 |
|
选件说明
|
选件号 |
项目 |
内容 |
|
选件001 |
输出路数 |
可扩展到最多16路输出 |
|
选件002 |
覆盖面积 |
增加无线覆盖面积 |
|
选件003 |
卫星频点 |
中国北斗：B1 美国GPS：L1 |
|
选件004 |
卫星频点 |
中国北斗：B1I 美国GPS：L1 俄罗斯GLONASS:G1 欧盟Galileo：E1 日本QZSS:L1 频率范围：1560MHz～1620MHz |
|
选件005 |
发射天线 |
室内吸顶发射天线，线缆长度定制不同长度 |
|
选件006 |
接收天线长度 |
50米，70米，80米，100米，150米等各种长度 |
|
选件007 |
多模GNSS接收机 |
支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS，L1+L5频点 定时精度：≤20ns RMS；定位精度：≤1m CEP |
|
选件008 |
通信接口 |
USB和DB9串口 |
|
选件009 |
通信接口 |
LAN网口 |
|
选件010 |
线缆 |
定制各种输入输出线缆 |
|
选件011 |
避雷器 |
天馈线避雷器 |
|
选件012 |
工作温度 |
定制宽温设备 |
|
选件013 |
仪表箱 |
专用仪表拉杆箱 |
|
选件014 |
机柜托盘 |
19英寸标准机柜通用托盘 |
