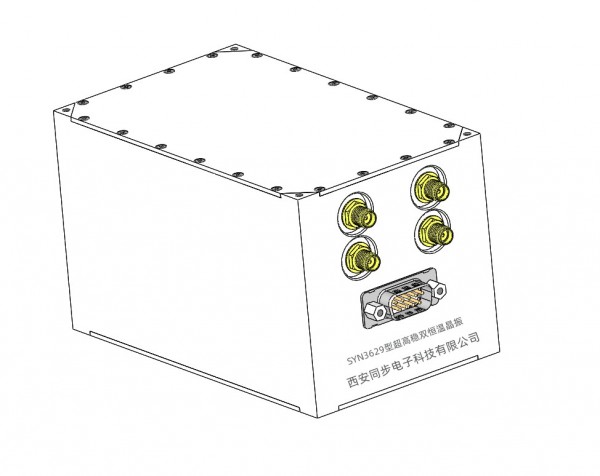

SYN3629型超高稳双恒温晶振
产品概述
SYN3629型超高稳双恒温晶振采用先进的SC晶体加工技术和双恒温槽设计，输出4路超高短期稳定度的5MHz正弦信号，SSB相位噪声可达：≤-133dBc@1Hz、≤-160dBc@100KHz，短稳可达≤3E-13/（1s～100s），能够满足部分军事和工业环境的应用需求。
该超高稳双恒温晶振可代替国外的HSO14/1000C等，被广泛应用于频标比对测量系统、相位噪声测试系统、高精度GNSS接收机、微波倍频器、雷达和战术通信系统、安全通信系统、卫星地面终端以及航天飞行系统等。
关键词：高稳定性晶振，高稳恒温晶振，高稳晶振
产品特点
1) 相噪典型值低至≤-135dBc/Hz@1Hz、≤-160dBc@100KHz；
2) 稳定度可达≤3E-13/（1s～100s）；
3) 日老化率可达≤3E-11/日；
4) 4路5MHz输出。
典型应用
a) 通讯、导航、雷达、侦察等领域；
b) 计量校准方向，也可用于对稳定度要求较高的地面站。
技术指标
|
频率 |
5MHz |
||
|
波形 |
正弦波 |
||
|
输出功率 |
≥7dBm（50Ω负载） |
||
|
|
|
标准 |
选件001 |
|
频率稳定度 |
1s |
≤3E-13 |
≤2E-13 |
|
|
10s |
≤3E-13 |
≤2E-13 |
|
|
100s |
≤3E-13 |
≤3E-13 |
|
相位噪声 dBc/Hz |
|
标准 |
选件002 |
|
1Hz |
≤-130 |
≤-133 |
|
|
10Hz |
≤-145 |
≤-150 |
|
|
100Hz |
≤-150 |
≤-155 |
|
|
1kHz |
≤-150 |
≤-160 |
|
|
10kHz |
≤-150 |
≤-160 |
|
|
100kHz |
≤-150 |
≤-160 |
|
|
老化率 （老化30天后） |
|
标准 |
选件003 |
|
1天 |
≤1E-10 |
≤3E-11 |
|
|
1月 |
≤1E-9 |
||
|
1年 |
≤1E-8 |
||
|
10年 |
≤1E-7 |
||
|
频率控制 |
压控电压 |
0～5V，正斜率 |
|
|
调节范围 |
≥±1E-7 |
||
|
温度特性 |
≤±1E-10 |
||
|
电压特性 |
≤±5E-11 |
||
|
负载特性 |
≤±5E-11 |
||
|
谐波 |
≤-40dBc |
||
|
杂波 |
≤-80dBc |
||
|
工作温度 |
0℃～+40℃ |
||
|
存储温度 |
-55℃～+125℃ |
||
|
电源 |
+15VDC |
||
|
电流 |
≤1.5A |
||
|
外形尺寸 |
127mm×76mm×76mm |
||
