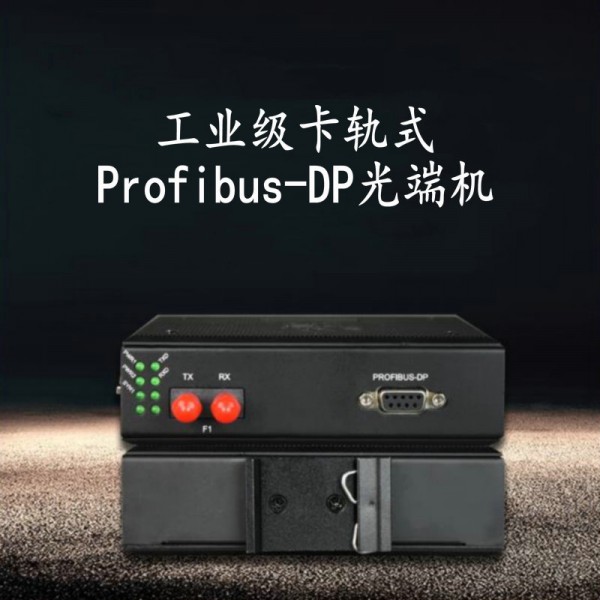

HY5700-1DP 1路工业级Profibus-DP总线光端机

HY5700-1DP 1路工业级Profibus-DP总线光端机是汉源高科专门为Profibus现场总线远距离数据通讯而设计的工业级光纤传输产品。通过将该总线的电缆通讯转换为光纤数据，实现了总线段间的信号光电隔离、完全隔离了总线段之间的电气干扰；同时具有总线信号远距离传输、增加节点数以及改变组网拓扑结构的功能。

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

HY5700-1DP工业级Profibus-DP总线光端机是汉源高科专门为Profibus现场总线远距离数据通讯而设计的工业级光纤传输产品。通过将该总线的电缆通讯转换为光纤数据，实现了总线段间的信号光电隔离、完全隔离了总线段之间的电气干扰；同时具有总线信号远距离传输、增加节点数以及改变组网拓扑结构的功能。

HY5700-1DP支持一路Profibus-DP总线数据接口，一路光纤数据接口，适用于点对点通讯结构；HY5700-751DP系列支持一路Profibus-DP总线数据接口，两路光纤数据接口，适用于链型（可级联传输更远距离）、星型、环网型拓扑结构。HY5700-1DP和HY5700-751DP可混合组网为更复杂的网络拓扑结构。该产品具有汉源高科独创的总线故障智能切断功能，当某总线链路段出现故障时，不会影响另外总线段。

该系列产品采用汉源高科独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置，支持Profibus全部总线速率，速率自适应，解决了高速率远距离传输问题，多模光纤可传输2KM，单模光纤可传输20KM。该产品可靠的完成了通过光纤传输总线数据，继承并保留了Profibus总线的全部优点，实现了高速率远距离传输、电气及地线隔离、降低干扰等性能，该设备解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP40防护等级、铝合金全封密外壳、35mmDIN导轨式安装、宽电源（DC12～48V）输入、双电源冗余备份等优点。

1路工业级Profibus-DP总线光端机特点：

Ø 支持Profibus总线全部速率（9.6K-12M），速率自适应，数据全透明传输，纳秒级信号低延时；

Ø 多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；

Ø 支持多种光纤网络结构：点对点、星型、链型、环网型，并可组合为更复杂的网络拓扑结构；

Ø 电接口采用单独电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；

Ø 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；

Ø 具有独创的总线故障智能切断功能，光纤链路状态智能监测，电源监测，继电器自动报警功能；

Ø 丰富的LED状态指示灯，全方位显示总线和光纤运行状态；

Ø 双电源冗余，DC12～48V宽电源供电，DC1500V电源隔离，具有1A反接保护功能；

Ø 工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；

Ø 波纹式高强度铝合金外壳，IP40防护等级，35mm工业卡轨式安装方式；

电接口

Ø接口类型：9针的Sub_D插孔连接器，管脚定义符合EN 50170 PART1协议规范

Ø通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s、12MBit/s，速率自适应

Ø信号延时：100ns

Ø具备1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

Ø终端电阻：本机不带终端电阻，请按需要外接

1路工业级Profibus-DP总线光端机光纤接口：

Ø光口类型：多模/单模可选；单纤/双纤可选

Ø光纤接口：ST、SC、FC可选，标配FC

Ø光纤波长：多模1310nm，单模1310/1550nm

Ø传输光纤：多模50/125um、62.5/125um；单模8.3/125 um、9/125um、10/125um

Ø传输距离：多模：0～2Km，单模：0～20Km，可定制40KM/60KM/80KM/100KM/120KM

Ø 光线路误码率：<10-9

电源及保护：

Ø工作电压：双电源冗余输入，DC12V～48V

Ø工作电流：典型值100mA@24V

Ø电压保护：电源反接保护

Ø电流保护：1A (信号短接保护)

Ø继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC24V/1A、AC120V@1A

1路工业级Profibus-DP总线光端机工作环境：

Ø工作温度：-40℃~ 85°C (-40 ~ 185 °F)

Ø工作湿度：5~95%（无凝露）

Ø储存温度： -40℃~ 85°C (-40 ~ 185°F)

机械特性：

Ø外形尺寸：135mm×120mm×40mm

Ø外壳：IP40防护等级，铝合金全封密外壳

Ø安装方式：DIN导轨式安装

Ø净重：800g

安规测试：

EMI：EN550221998, Class A

EMS：

EN61000-4-2 (ESD)，Criteria B，Level 4

EN61000-4-3 (RS)，Criteria A，Level 2

EN61000-4-4 (EFT)，Criteria B，Level 4

EN61000-4-5(Surge)，Criteria B，Level 2

EN61000-4-6 (CS)，Criteria B，Level 2

En61000-4-8 (PFMF)，Criteria A，Level 3

Freefall：IEC60068-2-32
