HY5700-4528G 导轨式千兆2光8电非网管型工业以太网交换机

汉源高科HY5700-4528G系列导轨式千兆2光8电非网管型工业以太网交换机是专为严酷苛刻的工业环境而设计的，配有2个1000Base-X光口（SC/LC接口可选），8个10/100/1000Base-T(X)电口，通过使用交换技术和存储转发技术来实现两种网络连接媒体之间的数据传输。

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

汉源高科HY5700-4528G系列非网管型工业以太网交换机是专为严酷苛刻的工业环境而设计的，配有2个1000base-X光口（SC/LC接口可选），8个10/100/1000base-T(X)电口，通过使用交换技术和存储转发技术来实现两种网络连接媒体之间的数据传输。

HY5700-4528G系列工业以太网交换机采用工业级设计：工作温度范围-40℃~+85℃，提供宽压双电源输入，符合EMC工业四级要求，IP40防护等级，铝制机箱散热表面设计、无风扇、无散热孔，导轨或壁挂式安装，满足了工业现场对于网络系统的可靠性和实用性要求。其可靠的硬件设计特别适用于需持续运行的工业通信应用。

设备提供8个独立的10/100/1000Mbps以太网电口，实现通过两根光纤完成多个终端用户的接入需求。以成熟、安全的技术，简化了接入层的网络结构，节约光纤资源及设备投资，为您提供经济且高效的工业千兆以太网解决方案。

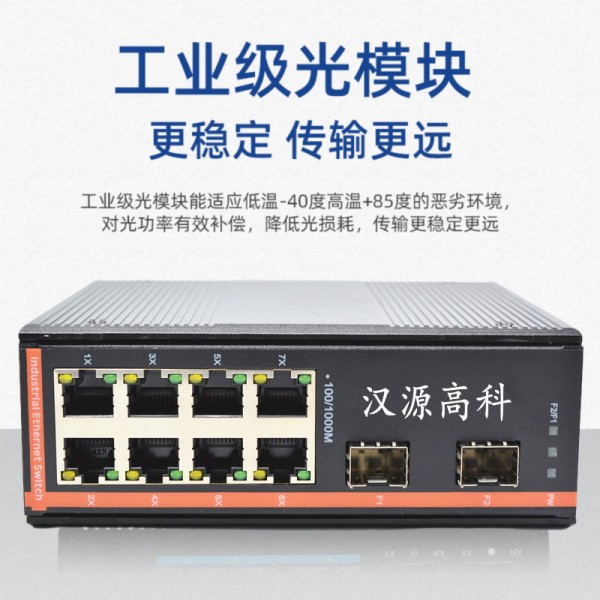

产品采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力，它将网络传输的距离从100米的铜线极限扩展到120公里。光接口支持的传输距离有550m（多模）、20km、40km、60km、80km、100km、120km（单模），支持双纤多模、双纤单模、单纤单模三种光纤传输模式，扩展了用户的需求；电接口支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测。

使用操作非常方便，支持即插即用，支持Port VLAN、优先级、广播风暴控制等功能，同时2个1000Mbps光口扩大了网络半径。该系列工业以太网交换机整体性能优越，使用简单，价格适宜，特别适合于光缆资源比较紧张，又要对多路以太网用户或多种服务进行同时宽带接入的需求。

导轨式千兆2光8电非网管型工业以太网交换机产品特点

工业以太网系列，专为严酷苛刻的工业环境而设计

8个10/100/1000base-T(X)以太网电口，2个1000base-X光口

电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测

内置高效交换核心，提供8个交换式10/100/1000base-T(X)双绞线以太网口，支持VLAN组，实现电口备份和多用户接入

光接口支持双纤多模、双纤单模、单纤单模三种光纤传输模式，SC/LC接口可选

传输距离系列齐全，可实现长达120公里的传输

超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应

符合工业四级电磁兼容性要求

宽温型：工作温度-40℃~+85℃

宽压型：支持宽范围交直流电源输入24VDC（12~36VDC）

支持内部隔离，冗余双电源输入

电源支持过载保护、防反接保护

超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等

防雷等级：电源接口四级防雷

IP40外壳防护等级，能够经受住恶劣环境的考验

铝制机箱散热表面设计、无风扇、无散热孔，高效散热，降低修复时间

导轨或壁挂式安装

所有型号皆通过100%烤机测试，保修期：5年

导轨式千兆2光8电非网管型工业以太网交换机技术参数

交换属性

MAC地址表：8K

包缓冲区：1Mbit

包转发率：11.9Mpps

交换延迟：<5μs

数据交换方式：存储转发(Store-and-Forward)

过滤速度：1488000pps（1000M）

流量控制：IEEE802.3x流量控制，背压式流量控制

以太网电接口

接口数量：8

协议标准：IEEE802.3、IEEE802.3u、IEEE802.3ab

速率：10/100/1000Mbps自适应

双工模式：全/半双工

连接方式：网线交叉/直连自适应

传输距离：五类双绞线：100m

接口类型：RJ45接口

以太网光接口

接口数量：2

协议标准：IEEE802.3z

速率：1000Mbps

波长：850nm/1310nm/1550nm

传输距离

双纤多模：550m

双纤单模/单纤单模：20km、40km、60km、80km、100km、120km

接口类型：SC/LC接口可选，单模光纤或多模光纤

电源要求

输入电压：24VDC（12~36VDC），冗余双电源输入

输入电流：<0.5A@24VDC

过载保护：支持

反接保护：支持

冗余保护：支持

接入端子：6芯5.08mm间距插入式端子

导轨式千兆2光8电非网管型工业以太网交换机机械特性

外壳：铝制机箱散热表面设计，无风扇

防护等级：IP40

尺寸：141mmx116mmx48mm

重量：690g

安装方式：导轨安装、壁挂式安装

工作环境

工作温度：-40°C~+85°C

储存温度：-40°C~+85°C

相对湿度：5~95%（无凝露）

行业标准

EMI：FCC CFR47 Part 15，EN55022/CISPR22，Class A

EMS：

IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz～2GHz)

IEC61000-4-4(EFT) Power Port：±4kV；Data Port：±2kV

IEC61000-4-5(Surge) Power Port：±2kV/DM，±4kV/CM；Data Port：±2kV

IEC61000-4-6(CS) 3V(10kHz～150kHz)；10V(150kHz～80MHz)

IEC61000-4-16(共模传导) 30V(cont.)，300V(1s)

机械：IEC60068-2-6（振动），IEC60068-2-27（冲击），IEC60068-2-32（自由跌落）

质保

保修期：5年
