HY-HDMI-S8100 8路HDMI高清视频光端机

8路HDMI高清视频光端机型号：HY-HDMI-S8100；支持电脑分辨率高达1920×1080@60Hz。支持HDTV解析度高达1080P。支持HDMI1.3接口，兼容HDMI1.2a标准。支持8路HDMI信号输入。支持8路独立音频输入；支持RS232/RS485/422/等控制数据；光纤接口FC。采用单芯单模光纤传输。HDMI输入输出有效应传输电缆距离可达15米。支持输入，输出

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

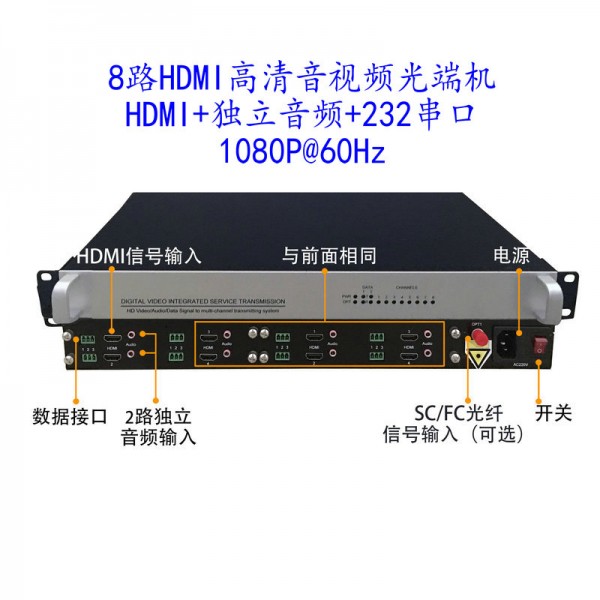

8路HDMI高清数字光端机 型号：HY-HDMI-S8100

产品概述

1、支持电脑分辨率高达1920×1080@60Hz。

2、支持HDTV解析度高达1080P。

3、支持HDMI1.3接口，兼容HDMI1.2a标准。

4、支持8路HDMI信号输入。

5、支持8路独立音频输入

6、支持RS232/RS485/422/等控制数据

7、光纤接口FC。

8、采用单芯单模光纤传输。

9、HDMI输入输出有效应传输电缆距离可达15米。

10、支持输入，输出信号指示

11、支持即插即用。

8路HDMI高清视频光端机特点

单纤传输8路HDMI信号另外可传输4路独立音频和数据，HDMI音视频信号,在不经过对信号进行任何处理后，高保真输出“原装”的音视频信号。

通过一芯光纤可以传输：（8路单向HDMI音视频信号/4路双向音视频信号/6路正向2路反向音视频信号）

1、支持HDMI1.3接口

2、高达720p/1080i/1080p/的HDTV视频分辨率

3、单芯单模光纤

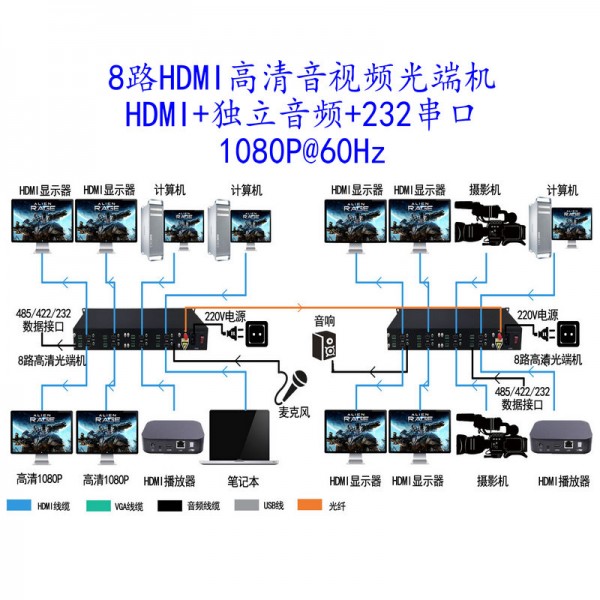

【HDMI光纤延长器4路8路HDMI光端机产品应用 】

1、HDMI光端机是一个稳定性高、低功耗、HDMI光纤传输系统。

2、通过一条单纤可以传输一路单向HDMI视音频信号。

3、这种光纤传输系统可让您的数字平板显示器在1080p分辨率的情况下传输远距离。

4、通过一个DVI到HDMI的适配器电缆，可实现DVI视频。

5、由于采用了数字光纤传输技术，在系统中用户可不作任何调整，设计简易，工作安全稳定。

6、支持高达WUXGA(1920 x 1080 @ 60 Hz) 或 720p/1080i/1080p的高清视频分辨率。

7、用户的特殊要求可与我司沟通后提供解决方案。

8路HDMI高清视频光端机参数表

视 频 参 数

PC输入分辨率：1920×1080@60Hz

HD-DVD输入解析度：720p/1080i/1080p

输入输出TDMS信号带宽：4.65Gpbs

输入输出TDMS信叫电压：1.2volts p-p

输入DDC信号电压：5volts p-p (TTL)

光纤参数

光纤选择：符合IEEE802.3z中1000base_LX光连接规范

输入光中心波长：1310nm

发射功率：－9.5～－3dBm平均光功率@850nm

光接收灵敏度：－23dBm平均光功率@850nm

输出光调制幅度：180μW

输入光调制幅度：≤15μW

相对离讯强度：-116 DB/Hz

回波损耗：≤10 dB

传输码速率：240M Hz～4.65G Hz

传输距离：1米～500米多模光纤，1米～20公里单模光纤

音频参数：

音频输入/输出阻抗---------------------------------- 600 Ohm（非平衡）

音频输入/输出电压---------------------------------- 4.0Vp-p

频响-------------------------------------------------10～20kHz

总谐波失真------------------------------------------<0.05%

信噪比----------------------------------------------- > 95dB（加权）

信道物理接口---------------------------------------- 标准3.5声道插孔

数据参数：

数据格式-------------------------------------------- RS232、RS422、RS485、曼码,BIPHASE等

数据速率-------------------------------------------- 0～300kbps

误码率---------------------------------------------- 10-9

信道物理接口--------------------------------------- 标准凤凰接线端子

电源与环境指标

·功率：25W

·电源适配器：220VAC

·工作温度范围：-20°C to +70°C

·相对湿度：<95% (无冷凝)

8路HDMI高清视频光端机订购信息

产品名称 产品型号 品牌 描述

1路单向HDMI光端机 HY-HDMI-S1100 汉源高科 传输1路单向HDMI视频信号，1080P@60HZ

1路双向HDMI光端机 HY-HDMI-S1200 汉源高科 传输1路双向HDMI视频信号，1080P@60HZ

2路单向HDMI光端机 HY-HDMI-S2100 汉源高科 传输2路单向HDMI视频信号，1080P@60HZ

2路双向HDMI光端机 HY-HDMI-S2200 汉源高科 传输2路双向HDMI视频信号，1080P@60HZ

4路单向HDMI光端机 HY-HDMI-S4100 汉源高科 传输4路单向HDMI视频信号，1080P@60HZ

4路双向HDMI光端机 HY-HDMI-S4200 汉源高科 传输4路双向HDMI视频信号，1080P@60HZ

8路单向HDMI光端机 HY-HDMI-S8100 汉源高科 传输8路单向HDMI视频信号，1080P@60HZ

8路双向HDMI光端机 HY-HDMI-S8200 汉源高科 传输8路双向HDMI视频信号，1080P@60HZ

16路单向HDMI光端机 HY-HDMI-S16100 汉源高科 传输16路单向HDMI视频信号，1080P@60HZ

16路双向HDMI光端机 HY-HDMI-S16200 汉源高科 传输16路双向HDMI视频信号，1080P@60HZ
