HY5700-5512F-SC20 百兆一光两电工业级光纤收发器

汉源高科百兆一光两电工业级光纤收发器防雷防静电，汉源高科工业级百兆以太网交换机，拥有1个百兆光口，2个10/100Base-T(X)自适应以太网RJ45接口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防

汉源高科（北京）科技有限公司主要产品有：光纤收发器、万兆光纤收发器、工业级交换机、一键环网交换机、POE交换机、综合多业务光端机、开关量光端机、模拟量光端机、Profibus-DP光端机、PCM电话光端机、PDH光端机、HDMI光端机、VGA光端机、DVI光端机、综合光接入设备、光模块等

汉源高科立足于自主研发和科技创新，始终坚持以客户需求为导向，不断引进技术和管理理念，培养和锻炼了一大批技术骨干，拥有一支年轻高效的研发团队。
汉源高科始终为客户提供性能稳定的产品、细致完备的技术方案、快速周到的服务，通过永续创新和苛求改进以优质的数字产品解决方案协助我们的用户不断进步、实现共赢。
公司产品在平安城市、智能交通、高速公路、雪亮工程、污水处理、边境边防、综合管廊、智能制造、石油化工、多媒体、新能源、工业自动化控制等众多领域得到广泛的应用。
随着社会经济的发展以及用户需求的提升，未来的汉源高科将依托雄厚的研发实力，形成合理的业务发展梯队，充分发挥在技术、研发、服务及市场营销等方面的平台优势驻足市场、服务社会，力争成为一家拥有诚信和责任感的可持续性发展企业。

汉源高科百兆一光两电工业级光纤收发器防雷防静电

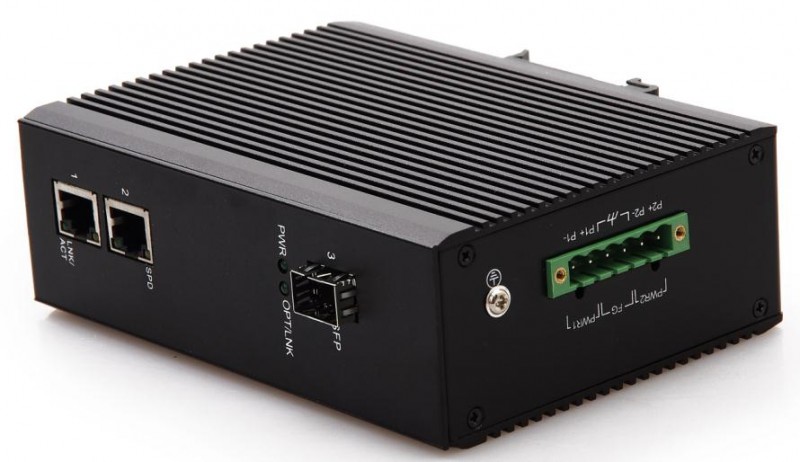

 产品外观



汉源高科百兆一光两电工业级光纤收发器防雷防静电

产品描述

汉源高科工业级百兆以太网交换机，拥有1个百兆光口，2个10/100base-T(X)自适应以太网RJ45接口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防静电保护措施，-40℃ ~  +85℃的宽范围工作温度，性能稳定可靠。

关键特性

•输入电压：DC12~58V（双电源冗余备份）

•工作温度：-40 ℃ ~  + 85℃

•外 壳：IP40防护等级，DIN卡轨式，金属铝型材，无风扇设计

•检验报告：通过公安部检验报告、E/ROHS，符合电信级电磁兼容性产品规格 交换属性

MAC 表： 1K

包缓冲区：512K

延迟时间：<3μs

交换方式：存储-转发

接口接口数量：3个百兆光口：1个100base-FX(单/多模、单/双纤、SC /ST /FC接口任选）

百兆电口：2个10/100base-T(X)自适应以太网RJ45接口

传输模式：支持全双工工作模式

指示灯

电源指示灯:  PWR

接口指示灯:  电口、光口（link/ACT）

传输距离

双  绞  线:    100m (采用CAT5, CAT5e网络线缆)

多模光纤：2km

单模光纤：20/40/60/80/100km

机械结构

外        壳：  金属材质

散热方式：自然冷却，无风扇

安装方式： DIN卡轨式

环境

工作温度: -40 ℃ ~ +85 ℃

存储温度: -40 ℃ ~ +85 ℃

相对湿度:  5~95% (无凝霜)

标准

IEEE 802.3

IEEE 802.3u

IEEE 802.3at

设备参数

应用层级：二层

背板带宽：1.4Gbps

端口结构:   非模块化

MTBF

100,000 小时

认证：公安部检测报告：CE,FCC,Rohs

产品特性

u支持2个10/100M以太网RJ45电口及1个100M光口（LC/SC/FC/ST可选）

u电接口（RJ45接口）支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测

u支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，MDI/MDI-X自适应

u超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应

u输入电压：DC12~36V（双电源冗余备份），电源支持过载保护，防反接保护

u防雷等级：电源入口及RJ45电口均为四级防雷

u符合工业四级电磁兼容性要求

u防护等级：IP40、防浪涌静电、DIN卡轨式、金属铝型材、无风扇设计

u工作温度：-40 ℃ ~  + 85℃（工业级物料）

u通过危险环境认证并符合FCC、CE标准

典型应用

u高寒工业通信，环保监控

u钢铁/冶金/矿山，气井油田

u电力输送网络，轨道交通

u高速公路，地铁综合通信/监控

u港口水利工程，楼宇机房

u厂房车间，工业自动化控制

u充电桩，风力发电，太阳能变电站

u石油，石化，污水处理

u科研机构，实验室，学校机构

u安防监控等



产品规格

标准 IEEE 802.3 IEEE 802.3i IEEE 802.3u IEEE 802.3X	接口 接口数量：3个 百兆   光口：1个100base‐X(单/多模、单/双纤、SC /ST /FC接口任选） 百兆电口：2个10/100base‐T自适应以太网RJ45接口 传输模式：支持全双工工作模式
设备参数 应用层级：二层 背板带宽：1.4Gbps 端口结构：非模块化	指示灯 电源指示灯: PWR 接口指示灯: 电口、光口（link/ACT）
交换属性 MAC 表： 1K 包缓冲区：512K 包转发率：0.744MPPS 延迟时间：<3μs     交换方式：存储‐转发	机械结构 外 壳： 金属材质  散热方式：自然冷却，无风扇 尺 寸：143 x 104 x 48mm （宽x深x高）   重 量： 0.75Kg 安装方式： DIN卡轨式
传输距离 双绞线:  100m (采用CAT5, CAT5e网络线缆) 多模光纤：2km 单模光纤：20/40/60/80/100/120KM	环境 工作温度: ‐40 ℃ ~ +85 ℃ 存储温度: ‐40 ℃ ~ +85 ℃ 相对湿度: 5~95% (无凝霜)

电源 输入电压：DC10~58V（双电源冗余备份） 接入端子：凤凰端子 功率（满载）<3W	标准与认证 EMI: FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS: IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s) Machinery: IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall)
MTBF:100，000小时
保修期：五年
认证：公安部检测报告：CE,FCC,Rohs

 汉源高科百兆一光两电工业级光纤收发器防雷防静电

订购信息

推荐型号	产品描述
HY5700-5512F-SC20	百兆1光2电、SC接口、单模双纤、20公里、导轨式、DC10~58V供电
HY5700-5512F-SC02	百兆1光2电、SC接口、多模双纤、2公里、导轨式、DC10~58V供电
HY5700-5512F-SC20A/B	百兆1光2电、SC接口、单模单纤、20公里、导轨式、DC10~58V供电
HY5700-5512F-FC20A/B	百兆1光2电、FC接口、单模单纤、20公里、导轨式、DC10~58V供电
HY5700-5512F-SFP	百兆1光2电、SFP接口、导轨式、DC10-58V供电
HY5700-5512FP-SC20	百兆1光2电、SC接口、单模双纤、20公里、导轨式、带POE功能、DC48V供电
HY5700-5512FP-SC02	百兆1光2电、SC接口、多模双纤、2公里、导轨式、带POE功能、DC48V供电
HY5700-5512FP-SC20A/B	百兆1光2电、SC接口、单模单纤、20公里、导轨式、带POE功能、DC48V供电
HY5700-5512FP-FC20A/B	百兆1光2电、FC接口、单模单纤、20公里、导轨式、带POE功能、DC48V供电
HY5700-5512FP-SFP	百兆1光2电、SFP接口、导轨式、带POE功能、DC48V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
