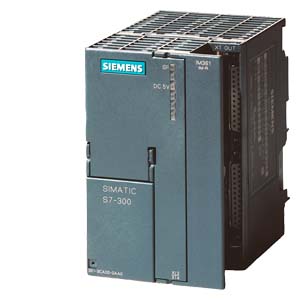

西门子S7-300CPU312中央控制单元,PLC,变频器,触摸屏

数字量输入/输出模块

诊断消息

可能的故障原因

无传感器电源

• 传感器电源过载
• 传感器电源对 M 短路

无外部辅助电压

• 模块无电源电压 L+

无内部辅助电压

• 模块无电源电压 L+
• 内部模块熔断器有故障

熔断器烧断

• 内部模块熔断器有故障

模块中的参数不正确

• 传输到模块的参数不正确

时间监控功能已经编址（看门狗）

• 定期出现高电磁干扰
• 模块有故障

EPROM 故障

• 定期出现高电磁干扰
• 模块有故障

RAM 故障

• 定期出现高电磁干扰
• 模块有故障

硬件中断丢失

• 硬件中断到来的速度超过 CPU 的处理能力

模拟量输入模块

诊断消息

可能的故障原因

无外部负载电压

• 模块无负载电压 L+

组态/参数设置错误

• 传输到模块的参数不正确

共模错误

• 输入 (M-) 和测量电路的参考电位 (MANA) 之间的电位差 UCM 过高

断线

• 传感器电路的电阻过高
• 模块和传感器之间的线路中断
• 通道未切换（断开）

低于量程下限

• 输入值低于量程，可能动故障原因是：

  • 量程为 4 至 20 mA，1 至 5 伏：
    传感器极性接反；
    选择了错误测量范围
  • 其它测量范围：
    选择的量程不正确

高于量程上限

• 输入值超出过量程值
