XD-ETHPBs20 兴达易控modbusTCP转Profibus网关XD-ETHPBs20

简介：

以太网MODBUS TCP转PROFIBUS-DP网关（XD-ETHPBs20）是本产品是是由兴达易控（北京）科技有限公司（以下简称：兴达易控）生产的一款针对 MODBUS TCP接口设备接入PROFIBUS工业以太网总线的协议转换网关。在实现MODBUS TCP转PROFIBUS协议转换过程中，该网关配置简单灵活，运行十分稳定，真正实现了MODBUS TCP转PROFIBUS的功能。

二、 产品特点

▼应用广泛：凡可以做为MODBUS TCP/IP客户端的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。产品（XD-ETHPBs20）在PROFIBUS一侧只做PROFIBUS的 从站；在MODBUS TCP/IP一侧即可做MODBUS服务端。

▼应用简单：用户不用了解PROFIBUS和MODBUS技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。

▼透明通信：用户可以依照PROFIBUS通信数据区和MODBUS通信数据区的映射关系，实现PROFIBUS到MODBUS之间的数据透明通信。

三、 技术指标

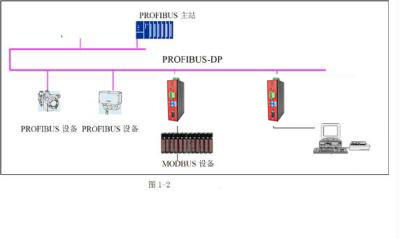

1、 XD-ETHPBs20接口在PROFIBUS侧是一个PROFIBUS-DP从站，在MODBUS TCP/IP一侧是服务端；接口通过PROFIBUS通信数据区和MODBUS数据区的数据映射实现PROFIBUS和MODBUS的数据透明通信，如图1-2：

上图1-2中，网关 XD-ETHPBs20在PROFIBUS一侧是DP从站，在MODBUS设备一侧是服务端，通过以太网接口连接到MODBUS设备上。

2、 XD-ETHPBs20作为MODUBUS服务端，支持03H、04H、05H、06H、0F、10H号功能；

3、PROFIBUS-DP/V0协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3部分：

PROFIBUS规范；

4、PROFIBUS-DP从站，波特率自适应，最大波特率12M；

5、PROFIBUS 输入/输出数量可自由设定，最大PROFIBUS输入/输出：

① Input Bytes + Output Bytes ≤232Bytes

② Max Input Bytes ≤224Bytes

③ Max Output Bytes ≤224Bytes

6、MODUBUS协议接口是标准以太网接口。

7、供电：24VDC(±25％)，最大功率3.5W;

8、工作环境温度：-25～55℃, 湿度≤95%；⑾ 安装：35mm导轨；

9、防护等级：IP20；
