XD-ETHPN200 兴达易控modbusTCP转profinet网关XD-ETHPN200

(1)应用广泛:

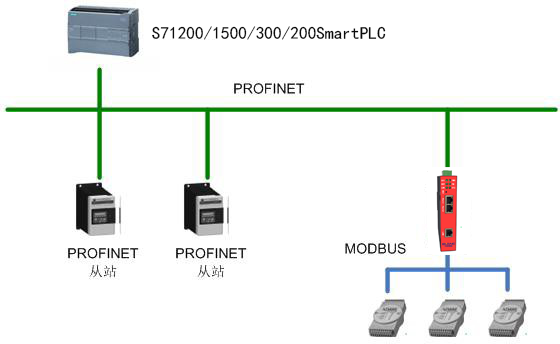

XD-ETHPN200网关作为Profinet从站、Modbus TCP服务器或客户端(通过网页配置)，可以比较容易实现Modbus TCP与Profinet的互连。

(2)应用简单:

用户不用了解复杂的Profinet和Modbus TCP技术细节,用户只需参考本手册及提供的应用实例,根据要求完成配置，不需要复杂编程,即可在短时间内实现连接通信。

(3)透明通信:

用户可以依照Profinet通信数据区和Modbus通信数据区的映射关系，XD-ETHPN200实现Profinet到Modbus TCP之间的数据透明通信。

(4)通讯稳定可靠:

产品使用西门子专用Profinet芯片解决方案,符合Profinet协议规范,抗干扰能力强。

(5)XD-ETHPN200网关做为Profinet网络的Device设备(即从站)，带2个RJ45以太网接口，支持100base-TX,MDI/MDIX自检测,集成以太网交换机， 可以组成链式网络,支持环网冗余。适应PROFINET V2.31协议，采用实时(RT)通讯功能,符合:GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。

(6) XD-ETHPN200 Modbus TCP端网口支持10/10OMbps自适应以太网接口，支持AUTO-MDIX网线交叉直连自动切换。

技术参数

(1)XD-ETHPN200在Profinet侧作为从站,在Modbus侧既可以作为主站又可以作为从站。Modbus数据和Profinet数据的通信采用映射方式,使用方便。

(2)XD-ETHPN200网关两个RJ45以太网接口，支持100base-TX,MDIMDIX自侦测,集成以太网交换机,方便将Profinet设备组成菊花链。

(3)ROFINETN2.2协议,网关Profinet侧采用实时(RT)通讯功能,符合: GB/T25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC61158-5-10: 2007,IDT。

(4）电磁兼容指标:

EFT: level 4;class A浪涌: level 2;class A静电: level 3;class A

(5)支持Modbus协议,支持01H、02H、03H、04H、05H、06H、OFH、10H功能码。

(6)最大输入/输出数据量1 Max Input Bytes≤1440Bytes2 Max Output Bytes≤1440Bytes

(7)电源电压:12~24V宽电压供电,双路电源冗余供电。(8)额定功率3W (24V/125mA) 。

(9)环境温度:

运输和存储:-40℃~+70℃工作温度:-20°℃~+60°℃

(10)工作相对湿度:5~95%(无结露)

(11)外形尺寸:(长)132mm×(宽)100mm×（厚）26mm(12)安装方式:46mm 导轨
