XD-PNR100 兴达易控RS485自由串口转Profibus网关XD-PNR100

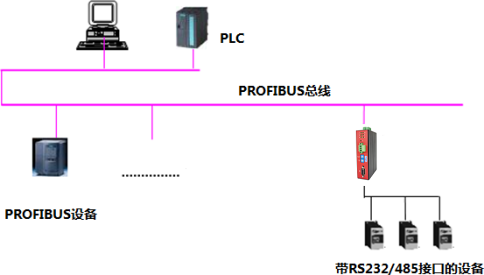

如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等, 都可以使用该RS485转PROFIBUS-DP协议转换器。

应用简单：用户根据本手册提供的应用实例，可以在短时间内实现RS485转PROFIBUS-DP连接通信。

透明通信：XD-PBR100是通用型通信产品，可实现PROFIBUS-DP主站与设备之间通信报文的透明传输。

通用性强：XD-PBR100接口产品与设备通信协议无关。设备通信协议由PROFIBUS-DP主站编程实现。本手册附有STEP 7编程实现通信协议的实例可供参考。

相关产品：对于一些开放的、应用广泛的通信协议，如MODBUS协议，本公司另有产品来实现PROFIBUS到这些设备的透明通信。

RS485转PROFIBUS-DP协议转换器技术指标⑴ PROFIBUS-DP/V0协议，符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线的第3部分PROFIBUS-DP规范；

⑵ 标准PROFIBUS-DP驱动接口, 波特率自适应，最大波特率12M；

⑶ PROFIBUS 输入/输出数量可自由设定，最大输入/输出: <1> Input Bytes + Output Bytes ≤ 232 Bytes；

<2> Max Input Bytes ≤224 Bytes；

<3> Max Output Bytes ≤224 Bytes；

⑷ 标准RS485接口，半双工；

字格式：7位/8位可选、校验位(偶、奇、无)可选；

波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选；

RS485主/从设备可选；

⑸ RS485最大通信报文长度：发送230字节或接收230字节；

⑹ 供电：10—30V直流宽压供电，最大功率3.5W；

⑺ 工作环境温度：-20～65℃, 湿度≤95%；

⑻安装：35mm导轨；

⑼防护等级：IP20。
