ATG-2021H 功率信号源-

西安安泰电子

会员指数：

企业认证：

价格：电议

所在地：陕西西安市

型号：

更新时间：2020-10-23

浏览次数：868

公司地址：西安市高新四路志诚商务

18700027880 祁(先生)

点击查看联系电话在线询价

产品简介

ATG-2021H 功率信号源-通道：单通道波形：可输出正弦波、方波、三角波、脉冲波电压：最大输出电压200Vp-p（±100Vp）电流：最大输出电流500mAp 带宽：带宽（-3dB）高达DC~1MHz压摆率：压摆率 500V/μs 输入信号可内置或外置

公司简介

西安安泰电子科技有限公司（Aigtek）是国内专业从事测量仪器研发、生产和销售的高科技企业。公司致力于功率放大器、计量校准产品、线束测试仪等产品为核心的相关行业测试解决方案的研究，为用户提供具有竞争力的测试方案，Aigtek 已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商。

展开

产品说明

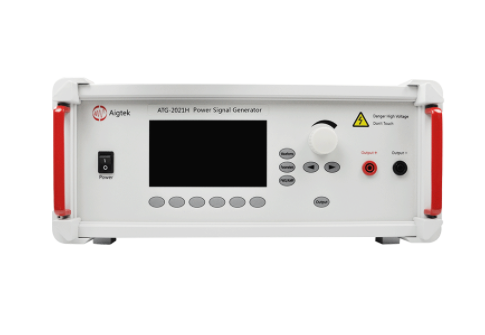

ATG-2021H 功率信号源-简介

ATG-2021H是一款理想的可输出正弦波、方波、三角波、脉冲波的单通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p (±100Vp)电压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。

输入Input

外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。

输出 Output

输出接口为香蕉插座，输出电压0~200Vp-p(±100Vp)，最大输出电流（峰值）500mAp。

液晶面板显示

操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

外置输入信号时为放大器工作模式，此时电压增益是数控0~60倍（1step）可调。结合液晶面板增益的显示，能够快速调整至需要的电压值。

监测口Monitor

1/100 Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。

ATG-2021H 功率信号源-规格

型号	ATA-2021H
通道数	1
输出形式	单端输出
带宽（-3dB）	DC~1MHz
最大输出电压	200Vp-p（±100Vp）
最大输出电流	500mAp
最大输出功率	50Wp
电压增益	x0~60（0.1 step）
负载R_L上限	≥200Ω
输出电阻	5Ω /1kΩ (可定制）
压摆率	500V/μs
输入电阻	50Ω / 5kΩ
输入幅度	0~10Vp-pMAX
输出电压误差	≤±3%FS@1kHz
电压监测	100:1（±5%）
谐波失真（THD）	≤0.1%@1kHz，100Vp-p
输出电压零点漂移	≤0.1V
信噪比	≥80dB
输出接口	4mm香蕉插座
保护	过流保护
信号地	与机壳、电源线地相连
供电电压	AC220V±10%，50Hz
保险丝	2A/250V
工作温度	0℃~45℃
储存温度	-20℃~50℃
工作湿度	80%RH，无冷凝
尺寸（宽高深）	365163365mm

ATG-2021H 功率信号源-厂家简介：西安安泰电子科技有限公司（Aigtek）是国内专业从事测量仪器研发、生产和销售的高科技企业。公司致力于功率放大器、计量校准产品、线束测试仪等产品为核心的相关行业测试解决方案的研究，为用户提供具有竞争力的测试方案，Aigtek 已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商。
