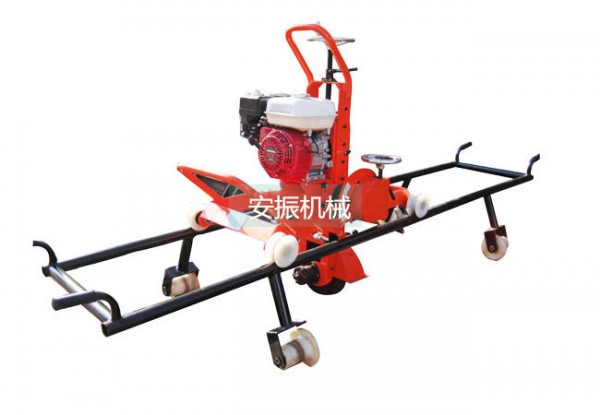

DM-1.1型 电动钢轨端面打磨机

DM-1.1型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理，是小型移动式气压焊设备的配套产品，其装卡方便，操作简便，磨削效率高，保证了焊接钢轨端面质量的要求。

铁路专用设备及配件、矿用机械设备及配件、工矿配件、防爆电器、工程机械及其配件，工程专用车、农用机械设备、汽车配件、润滑油、液压元件、机械设备及其配件、五金产材、金属材料、农业机械、消防设备、机电设备与配件、监控设备、工矿设备、安防用品、办公用品、工艺礼品、普通劳保用品、钢材的销售；汽车租赁；机械设备维修维护，；铺轨 支撑架、鱼尾板道夹板、捣固镐、锯轨机、铁路仪器、直轨器、起拨道器、打磨机、钻孔机、内燃凿岩机、风镐、钻孔机、风煤钻机、凿岩、破碎机、汽车配件、机械设备及配件、摩托车配件、通讯设备、化工产品及原料（不含危险品）、办公用品、电子产品、环保设备、建筑材料、装饰装修材料、五金交电、铺轨 支撑架、鱼尾板道夹板、捣固镐、锯轨机、铁路仪器、直轨器、起拨道器、打磨机、钻孔机、内燃凿岩机、风镐、钻孔机、风煤钻机、凿岩、破碎机的批发、零售普通货物及技术的进出口业务，(依法须经批准的项目，经相关部门批准后方可开展经营活动）

电动钢轨端面打磨机磨削，焊接钢轨端面，钢轨磨轨工具，磨轨作业，钢轨打磨机，钢轨多功能磨轨机，钢轨道岔磨轨机，铁路养护机器，打磨工作

一、适用范围：

DM-1.1型电动钢轨端面打磨机适用于对钢轨端面进行磨削处理，是小型移动式气压焊设备的配套产品，其装卡方便，操作简便，磨削效率高，保证了焊接钢轨端面质量的要求。电动钢轨端面打磨机

二、主要技术参数：

三、基本结构与工作原理：

工作原理：把电动机的动力，直接传递给碗形砂轮使其产生回转运动，即主磨削运动。同时，转动手轮通过螺旋机构(丝杠、丝母)的回转运动，带动电机主轮、碗形砂轮…沿着丝杠(导向杆)轴向移动，即对钢轨端面轴向进给磨削；又通过手扳动搬杆摆动摆架(电机碗形砂轮),绕着导向杆轴线在钢轨端面径向方向(垂直于钢轨轴线)进行径向进给磨削，即径向进给运动。

基本结构：

1、主运动—由电动机1→碗形砂轮2…组成。

2、轴向进给运动—由转动手轮(螺母)3→摆架(电机座板)4→空心轴丝杠(导向杠)5移动…组成。

3、径向进给运动—由搬杆6→摆架（电机座板）…组成。

4、凹形卡轨钩7、顶丝8、定位螺钉9…组成。

四、使用方法与维护：
1、先要检查砂轮是否有裂纹，端面是否平整，均正常后，安装碗形砂轮（BW）。具体方法是用附带的专用套管六角扳手将锁紧六角螺母扭紧。

2、检查电源线连接是否良好，有无漏电现象。然后将打磨机装卡在钢轨上。注意：凹形卡轨钩的内侧上表面一定要与钢轨顶面靠紧，旋动顶丝与钢轨顶紧，确保砂轮端面与钢轨轴线垂直，并将凹形卡轨钩与导向杆的定位螺钉扭紧。
3、启动电动机，主轴碗形砂轮开始回转，同时旋动手轮调整磨削量进行轴向进给磨削，往复摆动搬把，利用机具自重进行径向进给磨削。
4、要经常给螺旋机构、导向杆滑动面、螺母(手轮)推力槽…注入润滑剂，以减少摩擦阻力。
