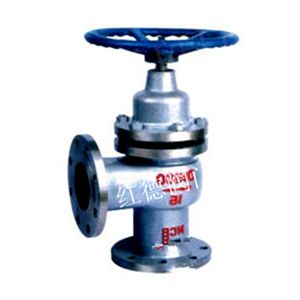

U44SM、UJ44H 角式柱塞阀

角式柱塞阀的进口端和出口端呈90°夹角，安装在管道的拐角处，减少了接管弯头的使用，减少了整个管道的泄露点。在石油、化工、化肥、制药等长输管线中需要切断流体的拐角转弯处，通常都选用这种角式柱塞阀。

永嘉红德阀门有限公司位于温州瓯北镇。是国内供应各类阀门的专业企业。拥有进的设备、检测中心等专用设备，为了生产出品质卓越的产品不断引国外进技术，新工艺、新材料。 红德阀门主要产品有调节阀、蝶阀、闸阀、截止阀、球阀、减压阀、水力控制阀等系列产品，阀门压力:1.0-32.0Mpa规格:DN15-DN1200。阀门材质有：铸铁、铝合金、不锈钢、铸钢、碳钢、A105、304、304L、316、316L等。驱动方式可采用手动、电动、气动、齿轮传动等装置。连接方式：法兰、焊接、丝口、对夹。标准：GB、HB 、JB国标、API美标、JIS日标、DIN德标。广泛应用于食品、石油、制药、化工、冶金、电力、造纸、建材、建筑、热力、给排水、水处理等行业。 红德阀门按照ISO9001质量体系标准执行，始终坚持以质量求生存，以持续创新求发展，以高效的服务为宗旨，以实事求是的精神，竭诚为用户提供优质的阀门产品和加完善的售后服务。

角式柱塞阀(U44SM、UJ44H)是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。也是通过阀杆转动带动柱塞在孔架中间上下往复运动来实现阀门的启闭，柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜了内外泄漏。红德阀门值得信赖！

角式柱塞阀技术参数:

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250
25	1	80/100	115	85	65	2	16	4-φ14	140	260
32	21/4	95/105	135	100	78	2	18	4-φ18	140	290
40	21/2	100/115	145	110	85	3	18	4-φ18	160	300
50	2	115/125	160	125	100	3	20	4-φ18	180	355
65	21/2	145	180	145	120	3	22	8-φ18	220	400
80	3	155	195	160	135	3	22	8-φ18	280	450
100	4	175	230	190	160	3	24	8-φ23	320	530
125	5	200	270	220	188	3	28	8-φ25	380	600
150	6	240/225	300	250	218	3	30	8-φ25	400	650
200	8	275	360	310	278	3	34	12-φ23	450	700
