产品简介

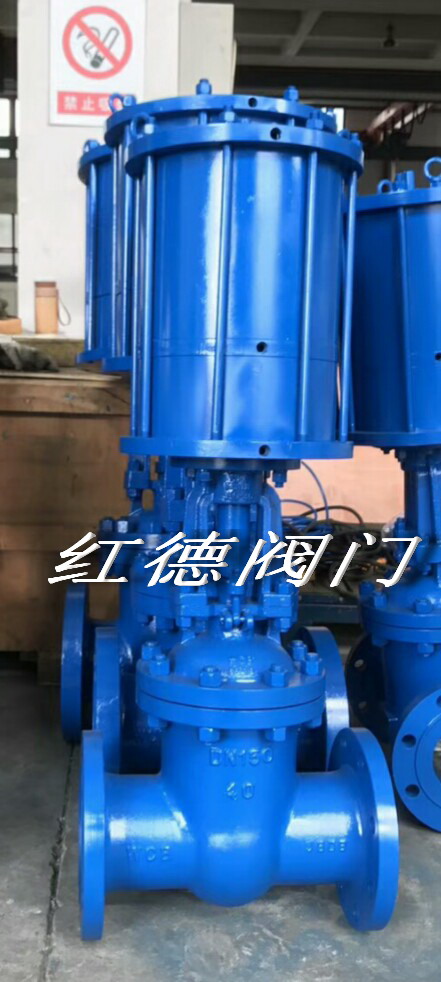

Z641H气动闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构的低支架明杆闸阀。该阀门由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行
公司简介
永嘉红德阀门有限公司位于温州瓯北镇。是国内供应各类阀门的专业企业。拥有进的设备、检测中心等专用设备，为了生产出品质卓越的产品不断引国外进技术，新工艺、新材料。
红德阀门主要产品有调节阀、蝶阀、闸阀、截止阀、球阀、减压阀、水力控制阀等系列产品，阀门压力:1.0-32.0Mpa规格:DN15-DN1200。阀门材质有：铸铁、铝合金、不锈钢、铸钢、碳钢、A105、304、304L、316、316L等。驱动方式可采用手动、电动、气动、齿轮传动等装置。连接方式：法兰、焊接、丝口、对夹。标准：GB、HB 、JB国标、API美标、JIS日标、DIN德标。广泛应用于食品、石油、制药、化工、冶金、电力、造纸、建材、建筑、热力、给排水、水处理等行业。
红德阀门按照ISO9001质量体系标准执行，始终坚持以质量求生存，以持续创新求发展，以高效的服务为宗旨，以实事求是的精神，竭诚为用户提供优质的阀门产品和加完善的售后服务。
展开
产品说明
Z641H气动闸阀的双层气缸和缓冲机构的工作原理：
1、 闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的大静磨擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
2、 闸阀开启的后阶段：在闸板稍稍开启以后，下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。
3、 闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
4、 闸板关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。
Z641H气动闸阀性能参数：
公称压力:1.6,2.5.4.0.6.4MPa
使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
公称通径：DN50～800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC
0～20mA/0～10VDC
气动闸阀材质参数
|
DN
|
L
|
D
|
H
|
重量/kg
|
|
50
|
250
|
300
|
1051
|
71
|
|
80
|
280
|
300
|
1281
|
138
|
|
100
|
300
|
300
|
1321
|
180
|
|
150
|
350
|
300
|
1780
|
299
|
|
200
|
400
|
300
|
1853
|
446
|
|
250
|
450
|
300
|
2371
|
613
|
|
300
|
500
|
700
|
2402
|
907
|
|
350
|
550
|
420
|
2991
|
1138
|
|
400
|
600
|
420
|
3000
|
1767
|
|
500
|
700
|
420
|
3364
|
2627
|
【红德阀门】订货须知：
1、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。
2、 客户需对产品有特殊要求的，须在订货合同中提供：公称直径、连接形式、结构长度、介质温度、压力范围、试验、检验标准及其他要求说明。
3、 本厂可根据客户特定要求配置各类驱动装置。
4、 若客户提供的阀门型号与本厂型号不一致时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同，本厂即备料生产。
