LCKC/LCKD 陕西凌雷LCKC/LCKD模块可插拔系列

二、产品规格与安装

-LCKC电路图

-外形尺寸

-LCKD电路图

三、测控电涌保护器

LCKC/LCKD是一款通用的一体化两线雷电流和电涌保护器，DIN导轨安装，可以满足测量和控制电路、总线系统、报警系统和电信系统的高要求。

LCKC的泄流元件为气体放电管，限压元件为电桥配合TVS管结构。

LCKD的泄流元件为气体放电管，限压元件为线间、接地TVS管，LCKD相对与LCKC具有更大末端泄流和限压能力。

SPD选型

选择SPD时，以下方面必须特别考虑：

1、大持续工作电压应大于系统可能存在的大电压值；

2、标准产品能承受的大功率为3W，若系统传输功率大于3W时，订货时应特殊说明，采用无解耦产品；

3、标准产品针对模拟信号的大使用频率为100MHz，针对数字信号的大使用频率为100Mbit/s。

-安装环境（设计、连接条件、环境条件）

1、一体化结构；

2、模块可插拔结构；

3、超薄接线端子结构；

4、防爆并联结构；

5、防爆串联结构。

-相关的SPD产品标准

IEC 6643-21/GB 18802.21

低压电涌保护器设备-Part21：连接到电信和信号网络的电涌保护器设备-性能需求和测试方法。

-耐受能力

不同的电磁环境条件对设备的耐受能力有不同的要求，设备的耐受能力与提供的测试等级相关。为了区分设备不同的耐受能力，测试也相应的分为四个等级。测试等级包括终端设备耐受能力的要求。通常，测试等级可从设备制造商提供的产品说明书中得到。

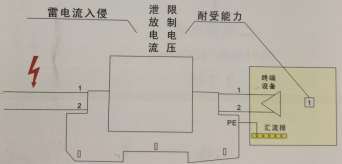

-SPD的防护效果

IT系统中的SPD能抑制导线中的干扰到每个安全值，确保不超过终端设备的耐受水平。为了保护终端设备，经过测试等级2的测试，电涌保护器的通流值必须低于EMC的测试值：冲击电压小于1kV,以及几安培的脉冲电流。
