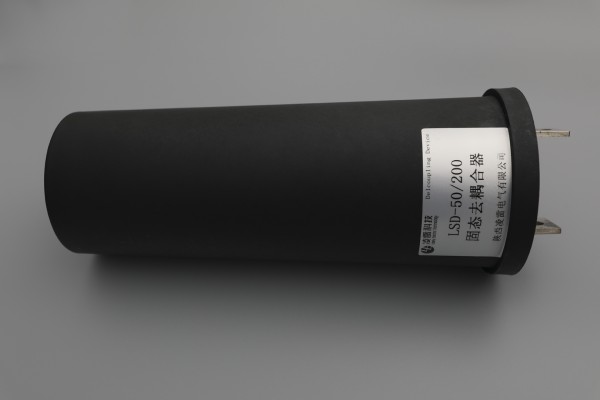

LSD-50/200 固态去耦合器

LSD-50/200系列固态去耦合器能很好解决高压线路的故障接地短路电流、高压线 路上端避雷线遭雷击的接地引入电流、火车通过铁路时产生的杂散电流对管道产生的 影响。本产品可防护由以上情况产生的过电压或过电流对管道阴保护的影响，防止 管道因电磁干扰而加速腐蚀，对管道设备起到有效的保护作用。去耦合器使用的必要性

陕西凌雷电气有限公司是以电涌保护器和避雷器为产品核心,集研究开发、产品生产、技术服务、设计施工、科学研究、市场销售为一体的高新技术企业。凌雷科技人力资源和技术力量雄厚，拥有一大批高素质的科研、生产、销售、服务及管理人才，是一只富有创造力的团队。凌雷科技通过科研、产品研发和技术服务合作与国内多家著名高等院校以及国内外诸多高技术企业形成了紧密的伙伴关系，公司在石油石化系统防雷、风电系统防雷、光伏系统防雷、通信系统防雷、建筑系统防雷、安防系统防雷积累了丰富的经验，具有雄厚的技术实力。 陕西凌雷电气有限公司主要产品有电源、信号、天馈、控制系列的电涌保护器，0.22kV至110kV电力系统氧化锌避雷器，火花间隙型等电位连接器、防雷排流器、固态去耦合器、光伏防雷汇流箱、发电机中性点接地电阻器、变压器中性点间隙接地保护装置、雷击计数器等防雷产品。 陕西凌雷电气有限公司是一个朝气蓬勃的企业，防雷产品在各行业的应用和技术服务使企业沉淀了丰厚的底蕴。凌雷科技始终处于防雷行业的Z前沿，我们的产品和技术服务已遍布中国、西亚、非洲，以先进的技术为客户服务是我们不变的追求。 陕西凌雷电气有限公司愿以先进的技术、丰富的施工经验、完善的服务为广大用户提供优质的产品、优化的防雷解决方案、可靠的施工质量、高效快捷的服务。衷心希望与广大同仁携手为电气系统的安全运行做出贡献。

固态去耦合器

LSD-50/200系列固态去耦合器能很好解决高压线路的故障接地短路电流、高压线

路上端避雷线遭雷击的接地引入电流、火车通过铁路时产生的杂散电流对管道产生的

影响。本产品可防护由以上情况产生的过电压或过电流对管道阴保护的影响，防止

管道因电磁干扰而加速腐蚀，对管道设备起到有效的保护作用。

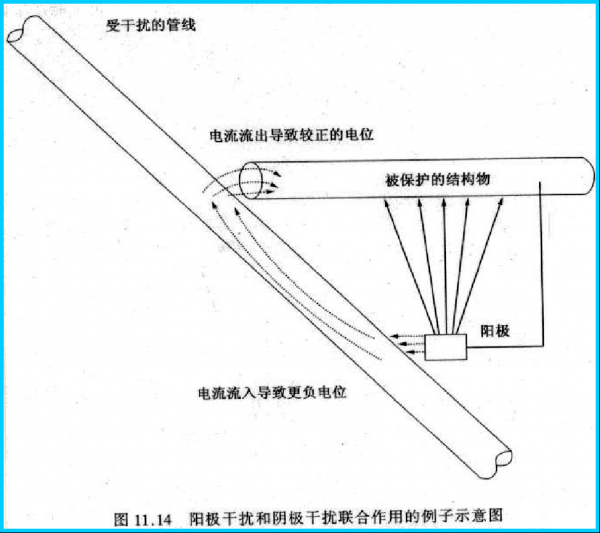

直流杂散电流解决方案

1.在结构物之间安装金属带或进行电连接，通过一个导电体而不是土壤将杂散电流排回干扰源

重新布置阳的位置

2.在受影响的关键部位应用涂层

3.调整从干扰系统的电流输出

4.在电源处降低杂散电流

5.重置现存的管道或改变规划管道的路由

6.在合适的位置安装缘接头

7.对受影响的管道在干扰电流排放处增加阴保护

8.将管道分成若干较小的互相缘部分，以降低管道所跨越的杂散电流电压梯度

9.在管地之间设置直流固态去耦合器，通过与锌阳或镁阳的组合，强制排除直流杂散电流干扰，将

管地电位控制在阴保护电位范围内

固态去耦合器功能介绍

1、能有效隔离阴保护直流电流；

2、对管道上耦合的交流电流具有低阻抗全导通特性，能有效降低感应的交流干扰电

压；

3、将雷电电流泄放入地，降低雷电残压值，保护管道3PE防腐层和缘接头不受雷电损坏；

4对管道上侵入的有害直流电流具有导通特性，能有效降低直流干扰电压；

5在感应雷电或电力线路单相短路故障状况下，能承受预期的大冲击或故障电流，

故障状态为短路模式；

6额定隔离电压标准型为对称型+2V/-2V，也可根据现场的直流干扰情况按照数据

表选择隔离电压值；

7提供高压线阻性耦合的管道接地途径，提供管道电气仪表系统短路接地途径。

8适应野外环境条件，满足现场安装、维护方便的需求。

9设计工况下的使用寿命超过八年。

固态去耦合器工艺

1、固态去耦合器外壳材料有尼龙整体注塑和铝合金两种,尼龙外壳密封性好,适用于

高湿度地域,铝合金外壳散热性好,适用于杂散电流较强区域。

2、固态去耦合器内部器件连接采用无导线设计，有两种方案供选择。种为全铜

件连接，铜板厚度为3mm，镀镍处理；第二种为全不锈钢件连接，不锈钢板厚度3mm。

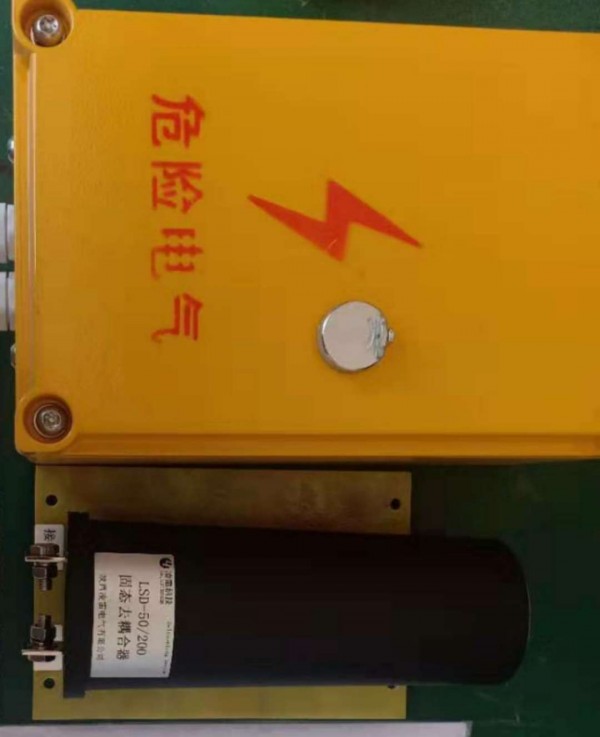

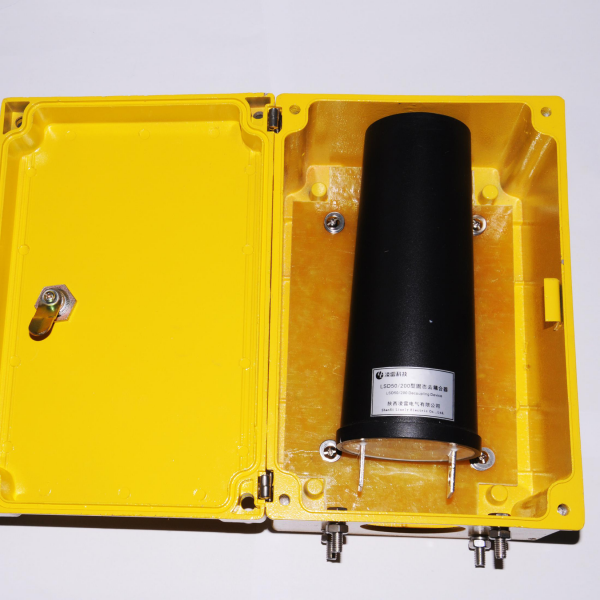

1、固态去耦合器箱体采用铸铝箱体,有防爆箱和防水箱两种,防爆箱无锁无合

页,防爆箱为一个2英寸出线口,防水箱有锁有合页,为两个防水接头出线孔。

2、固态去耦合器全部螺丝采用防盗螺丝设计。

公司去耦合器制造工艺

内部三防结构：防潮、防腐蚀、防盐雾、防细菌

连接电缆：AGG10kV高压硅橡胶电缆 YJV 0.6/1kV电缆

金属件：铜镀镍 不锈钢可选

外壳材料：铝合金 一体化尼龙66注塑可选

后期封装：长期出口贸易，使本公司的封装工艺，早已达到标准，保证了装置在运输过程中的完善，从细节贴合顾得满意度

产业：在顾客订单确认后，在保证质量的前提下在短时间内完成工艺生产，并给予顾客为专业与持续性的售后服务，多年来站在防雷技术产业前沿的，公司去耦合器产品早已成为行业的标杆性产业，我们的产品和技术服务已遍布、西亚、非洲、欧洲等区域。

公司固态去耦合器性

一、电路技术：火花间隙防雷、电涌保护器防雷、半导体、电容、电路解耦

二、结构技术：防爆、防水、防盗、测试桩集成、无导线连接

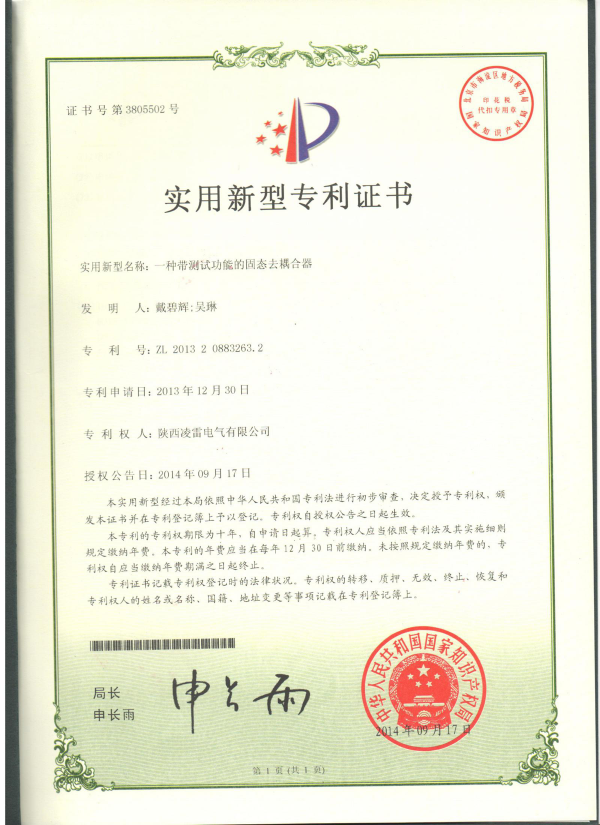

三、专利技术：

1、火花间隙专利

2、固态去耦合器电路专利

3、固态去耦合器无导线连接专利

4、测试功能支架专利

公司固态去耦合器技术指标

1、钳位准确，有多种模式可供选择

2、额定电流值大，可耐受端干扰

3、雷电通流大为50kA(10/350μs)，可防护直击雷和感应雷能量

4、故障电流为3500A，可防护高压线搭接管道

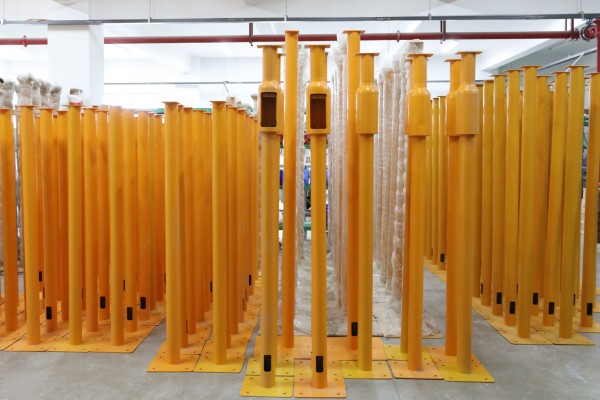

密封性好，防水、防爆性好，能耐受不同端户外环境的安装，IP等级IP68，防爆等级EX Ⅱ CT4支架集成测试桩功能，简便操作、节省材料、降低雷电残压、成本降低

有地上安装、埋地安装等安装方式，各参数可选择性大，适合不同工况、不同价格承受能力的客户

国外公司固态去耦合器缺点

1、国外公司，如DAIRYLAND、RUSTROL等公司只提供固态去耦合器主体，而不配套箱体、支架等，在销售需另行采购箱体、支架；

2、国外公司技术更新较慢，如已要求固态去耦合器防雷能力的考核波形为8/20μs，而国外产品依旧为4/10μs，8/20μs比4/10μs的雷电波形能量要大的多；

3、国外公司产品在销售无相关资质、报告，需代理商在试验中心进行产品性能试验，并取得报告；

4、国外公司产品种类单一，不完全满足安装使用要求，如缺失埋地型安装产品。

国外公司产品优点

1、国外公司，如DAIRYLAND、RUSTROL等公司提供管道现场电气安全产品，产品系列完善，现场各种电气安全问题都有相应的解决产品；

2、国外公司技术研究深入，使用说明、产品功能、应用方法等方案健全；

3、国外公司生产加工工艺，产品较公司做工更精致；

4、国外公司由于地处欧美，针对欧美的产品资质、认证更健全。

我公司明显

一、公司

1、技术实力，产品种类健全，生产、检测设备健全；

2、研发持续性好，不断推出解决管道电气安全的防护产品，行业方向；

二、固态去耦合器

1、我司具有雷电冲击试验台、电压冲击试验台、局部放电试验台等固态去耦合器性能测试设备，保障固态去耦合器电气性能质量；

2、我司研发的固态去耦合器三参数测试仪作为生产检验、出厂检验、现场检验的关键设备，保障固态去耦合器关键参数的一致性，其它公司无测试设备；

3、我司相对于国外公司，产品内部安装有防雷装置，可通过8/20μs雷电测试
