产品简介

MCLC-1D手车/底盘车电机控制器可实现对电动机构的控制和保护，控制器可在电动机构驱动电机运行受阻（如安装不到位或机构卡死）达到保护条件时立即对电机制动。

公司简介

厦门盈瑞丰电子科技有限公司坐落于美丽的花园城市厦门，是厦门市火炬高新区2007年重点引进的台湾科技创业型企业。公司成立于2007年，企业员工110人，厂房面积3000平方米，是一家专业从事低压电器电子、卫浴电子、智能家居电子的OEM、ODM。公司拥有标准的无尘车间，配备3条SMT生产线及1条波峰焊生产线，SMT生产线日均产能达到80万点，并配有AOI、ICT等先进的检测设备，可进行各类电子组件（PCBA）的生产，确保满足客户的要求。公司拥有一支在电子领域的高素质研发队伍，研发负责人有着丰富的部门管理与产品开发经验。品质管理方面，公司通过ISO9001质量管理体系认证以及ISO14001环境管理体系认证。公司严格按体系要求运营，使产品质量得到保障。目前公司主要合作客户有ABB、士林电机、松下、TECO、兴厦控、明翰等！

展开

产品说明

1、概述：

MCLC-1D手车电机控制器可实现对电动机构的控制和保护，控制器可在电动机构驱动电机运行受阻（如安装不到位或机构卡死）达到保护条件时立即对电机制动。

2、使用说明：

按钮	摇入		控制器允许操作，按下该按钮后：1、系统处于就绪状态且处于试验位时将启动电机向工作位运行；2、系统处于向工作位运行中则不响应本次命令。
	摇出		控制器允许操作，按下该按钮后：1、系统处于就绪状态时将启动电机向试验位运行；2、系统处于向试验位运行中则不响应本次命令。
	复位		当控制器处于保护锁定状态时，面板红色保护指示灯点亮，按下该按钮后将让系统返回待机状态。
指示灯	电源		电源指示功能，正常通电后常亮，绿色；无电源时熄灭。
	就绪		就绪指示功能，绿色。就绪状态时点亮，非就绪状态时熄灭。
	远方		远方操作指示功能，绿色。点亮时为远方操作模式，熄灭时为就地操作模式。
	工作位		当电动机构位于工作位时常亮，红色。
	试验位		当电动机构位于试验位时常亮，红色。
	故障		系统保护锁定后常亮，红色；复位时熄灭。
接线端子描述
1		电源L/+		控制器供电电源正或L
2		电源N/-		控制器供电电源负或N
3		电机+		控制器驱动信号输出，连接到驱动电机“+”
4		电机-		控制器驱动信号输出，连接到驱动电机“-”
5、6		故障报警		常开接点。无堵转故障时断开；堵转故障时闭合。
7		远方		与开关量输入公共端短接时为远方操作模式
8		远方复位		与开关量输入公共端短接时有效
9		断路器联锁		与开关量输入公共端短接时有效
10		地刀联锁		未使用时需与公共端短接
11		备用联锁		未使用时需与公共端短接
12		就地摇入		与开关量输入公共端短接时有效
13		就地摇出		与开关量输入公共端短接时有效
14		远方摇入		与开关量输入公共端短接时有效
15		远方摇出		与开关量输入公共端短接时有效
16		工作位		取常开接点，闭合时有效
17		试验位		取常开接点，闭合时有效
18		公共端		开关量输入信号公共端

3、控制逻辑：

■ 断路器联锁、地刀联锁及备用联锁均满足时才允许进行电动摇入/摇出操作。
■ 摇入过程中发生故障，手车会退回试验位置。
■ 摇入/摇出操作过程中，输入摇入/摇出指令，控制器仍执行原操作。
■ 电动操作过程中，联锁信号无效，控制器将停止操作。
■ 堵转保护电流整定值设定为2.4A、2.8A、 4.0A、4.4A可选。（出厂默认：2.4A）
■ 电动摇入/摇出操作限时60S，操作限时到达后未到位需停机报警。
■ 摇入/摇出到位后反转0ms至126ms可调。（出厂默认：20mS）
■ 任意位置，摇入/摇出按键同时按下时，可进行紧急停车。

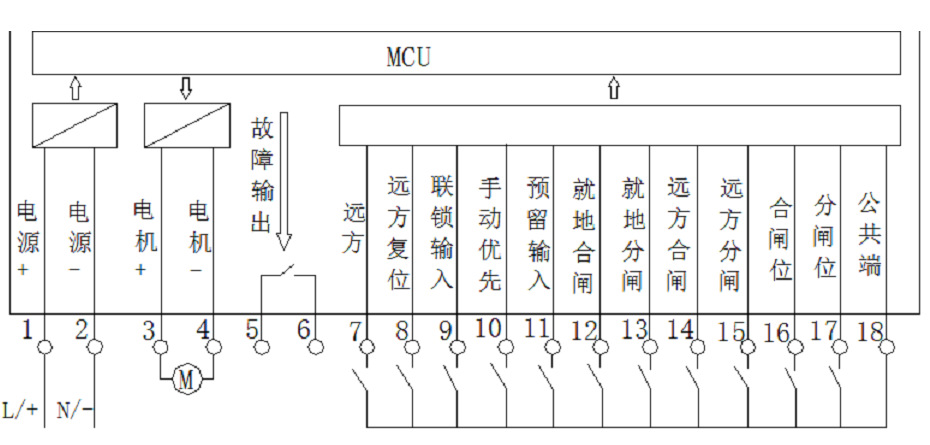

4、接线原理图

undefined

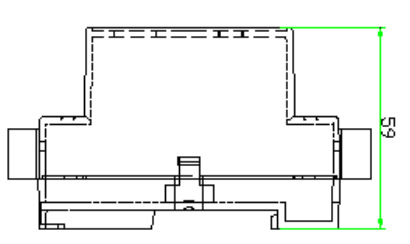

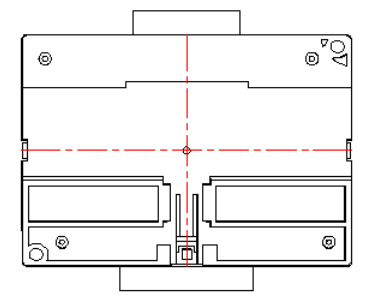

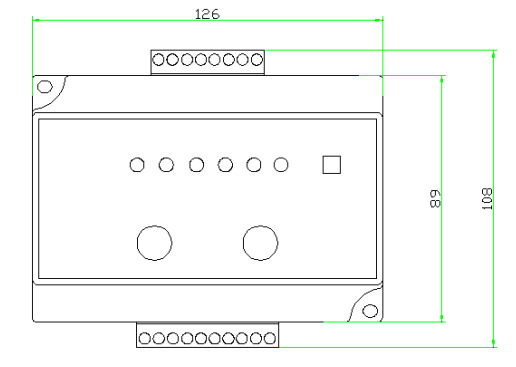

5、技术参数
□ 电源电压 AC/DC 220V, AC/DC 110V
□ 电机额定电压 DC220V,DC110V
□ 允许电机额定功率 Max 300W
□ 待机功耗 <2W
□ 工频耐压 AC2.5KV 1min
□ 输出接点 1NO，3A,AC250V
□ 防护等级 IP20
□ 工作环境温度 -20℃ to +50℃

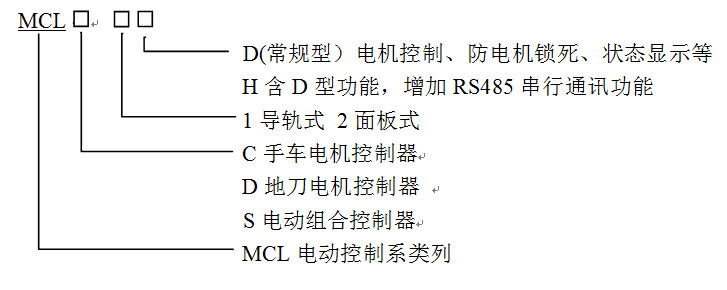

6、型号定义

1499933527664184
