YGQ1-80系列自复式过欠压保护器

YGQ1-80系列自复式过欠压保护器，用于交流50HZ，额定电压至400V,额定电流80A及以下线路中，当电压出现过压、欠压或者缺相时切断电路，当电压恢复至正常范围后，经延时后，自动恢复接通，可以广泛应用于工业及民用配电系统对工频过欠压进行保护。

厦门盈瑞丰电子科技有限公司坐落于美丽的花园城市厦门，是厦门市火炬高新区2007年重点引进的台湾科技创业型企业。公司成立于2007年，企业员工110人，厂房面积3000平方米，是一家专业从事低压电器电子、卫浴电子、智能家居电子的OEM、ODM。 公司拥有标准的无尘车间，配备3条SMT生产线及1条波峰焊生产线，SMT生产线日均产能达到80万点，并配有AOI、ICT等先进的检测设备，可进行各类电子组件（PCBA）的生产，确保满足客户的要求。 公司拥有一支在电子领域的高素质研发队伍，研发负责人有着丰富的部门管理与产品开发经验。品质管理方面，公司通过ISO9001质量管理体系认证以及ISO14001环境管理体系认证。公司严格按体系要求运营，使产品质量得到保障。   目前公司主要合作客户有ABB、士林电机、松下、TECO、兴厦控、明翰等！

YGQ1-80系列自复式过欠压保护器，用于交流50HZ，额定电压至400V,额定电流80A及以下线路中，当电压出现过压、欠压或者缺相时切断电路，当电压恢复至正常范围后，经延时后，自动恢复接通，可以广泛应用于工业及民用配电系统对工频过欠压进行保护。

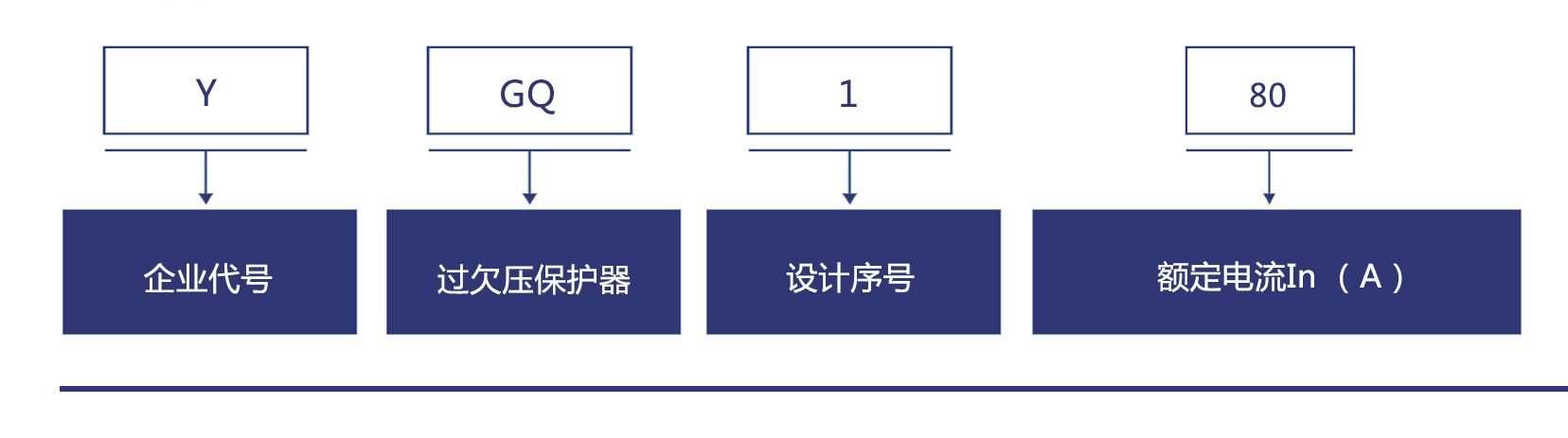

型号及其定义：

技术参数：



产品特点：

1、采用超高触头压力设计及电动斥力补偿结构，主触头耐受短路流峰值4240A,10ms而触头不粘死熔焊等损坏。

2、触头电气间隙大于1.2mm,满足标准要求。

3、高达10000次电寿命，远远超出标准要求。

4、电路板部分采用功率电感电源驱动方案，可靠性高且无衰减，超长耐久性。

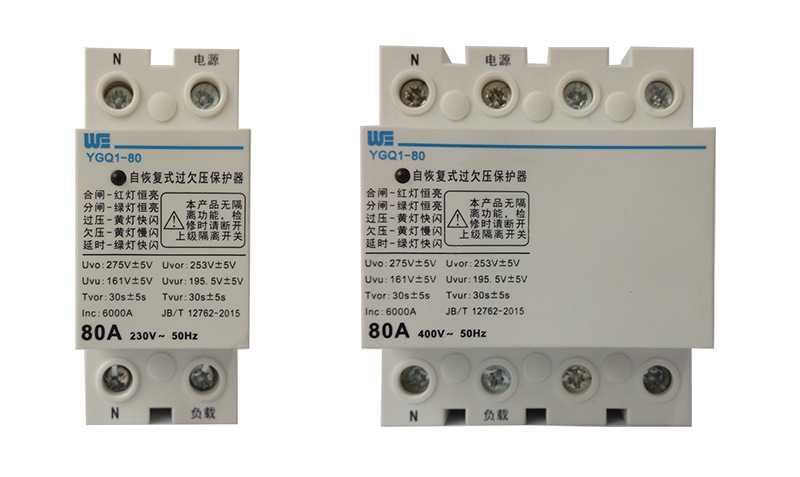

产品外观：

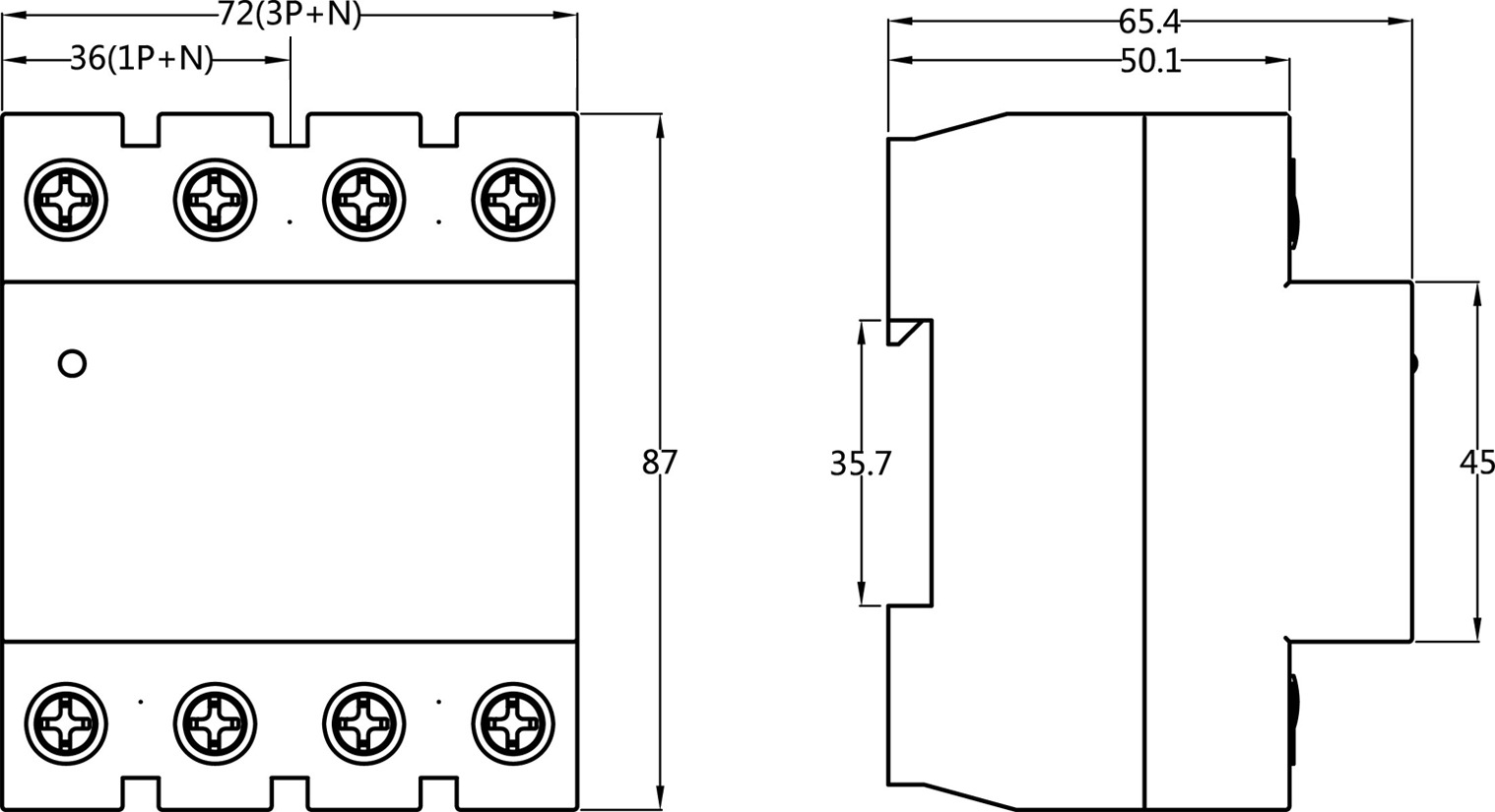

外形尺寸：





使用环境：

1、周围空气-5℃～+40℃，24h平均温度不超过35℃。

2、安装地点海拔不超过2000m。

3、安装地点的空气相对湿度在高温度40℃时不超过50%，在湿月份平均低温度低于20℃时不超过90%。

4、安装场所污染等级允许按照GB14048.1-2006中6.1.3.2中规定的污染等级2。



保护参数：

1、欠压动作：161V，持续时间超过2.6s时，驱动分闸

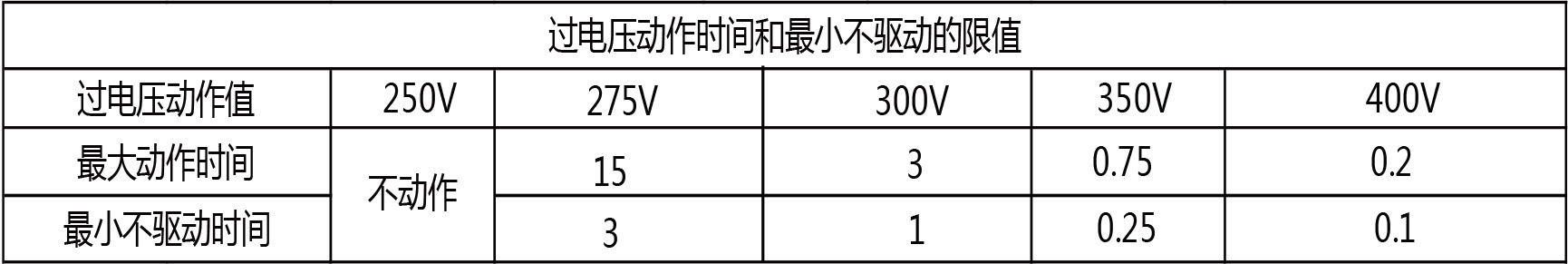

2、过压动作：

3、恢复值：电压恢复至19.5-253V，延时30s后驱动合闸

4、测量误差：电压±3.5



电压闪变或暂降：

电压0V，持续时间0.02s内，不会动作；

电压156V内，持续时间0.5s内，不会动作。



指示灯显示：

1、正常工作时，红色灯恒亮；

2、电压恢复正常后，延时等待合闸过程中（延时30s过程中）绿色灯闪亮，亮0.3s，灭0.3s；

3、检测到电压欠压时，黄色灯闪亮，慢，亮1.2s，灭1.2s，驱动分闸后绿灯恒亮；

4、检测到电压欠压时，黄色灯闪亮，急促，亮0.3s，灭0.3s，驱动分闸后绿灯恒亮；

5、检测到电压缺相时，黄色灯恒亮1.2s，驱动分闸后绿灯恒亮。

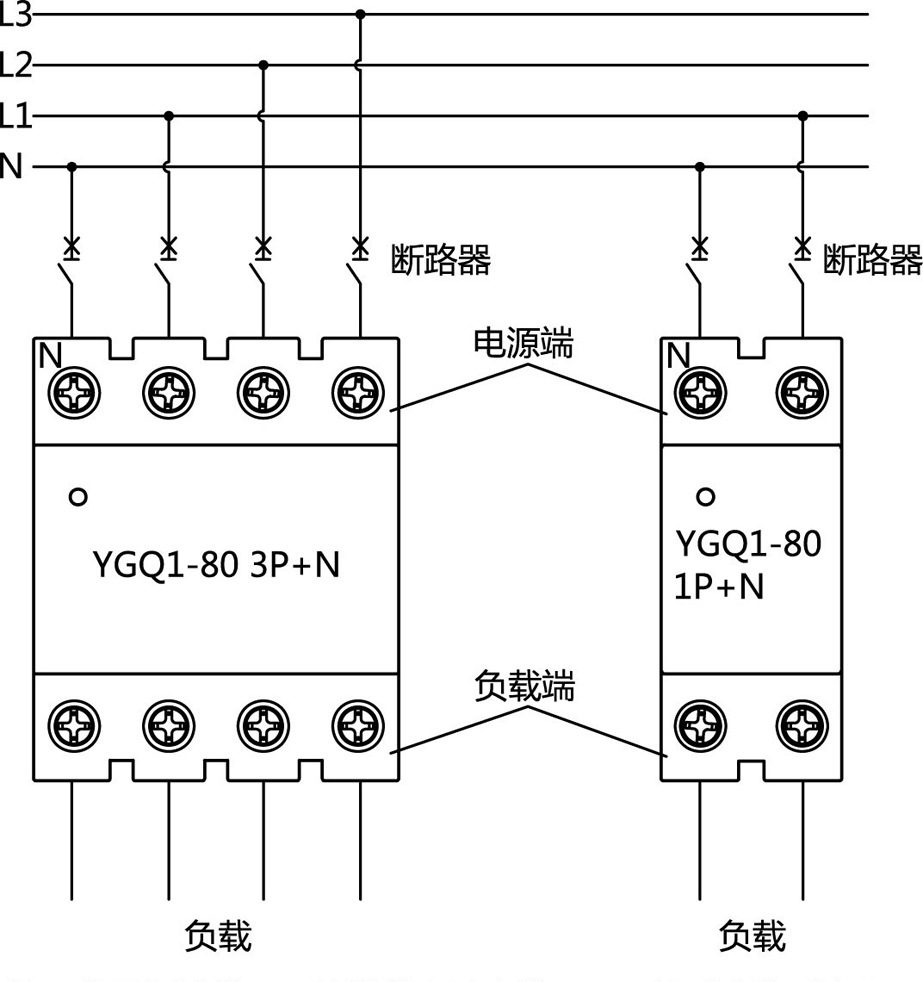

接线图：



注：若需导进线（下端进线上端出线），下单时请特别注明。
