1、概述：
MCLD-1D地刀电机控制器可实现对电动地刀的控制和保护，具有就地和远方两种操作模式,控制器可在电动地刀驱动电机运行受阻（如安装不到位或机构卡死）达到保护条件时立即对电机制动。
MCLD-1D地刀电机控制器
MCLD-1D地刀电机控制器
|
序号 |
名称 |
额定值 |
|
1 |
外形尺寸 |
126*89*60m |
|
2 |
电源电压 |
AC/DC 220V, AC/DC 110V |
|
3 |
电机额定电压 |
DC220V,DC110V |
|
4 |
允许电机额定功率 |
Max 300W |
|
5 |
功耗 |
<2W |
|
6 |
工频耐压 |
AC2.5KV 1min |
|
7 |
输出接点 |
1NO，3A,AC250V |
|
8 |
防护等级 |
IP20 |
|
9 |
工作环境温度 |
-20℃to +50℃ |
3、产品图片

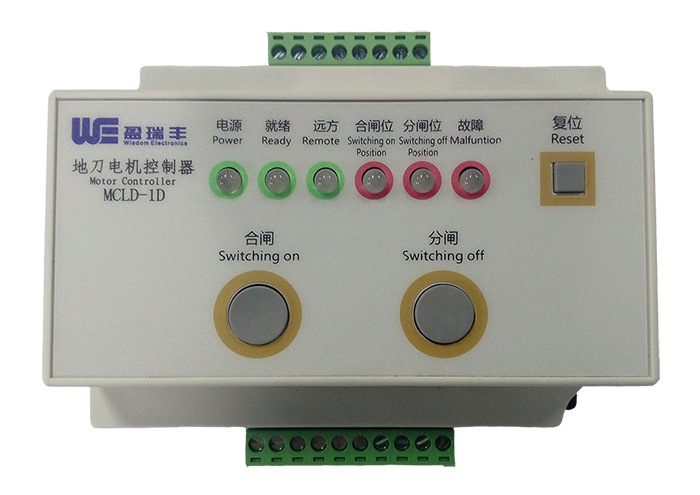

3.1：产品外观：

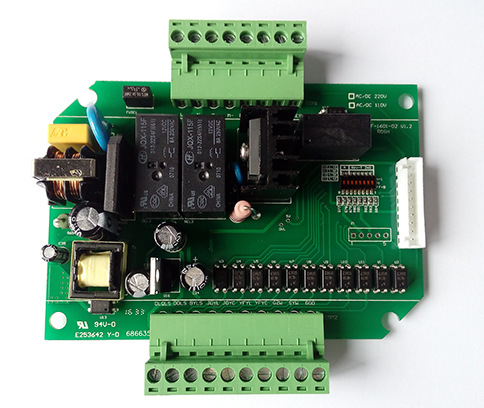

3.2：电子线路板组件图片：
4、控制逻辑：
只有所有的联锁信号都满足，非手动优先状态且控制器无故障，控制器就绪灯亮，才允许进行电动合闸/分闸操作。
当地刀处于非合闸位和非分闸位置时，电机只能分闸操作，当电动地刀分/合闸到位后，延时1S后并反转。
合闸/分闸操作过程中，输入合闸/分闸指令，控制器仍执行原操作。
电动操作过程中，同时按下面板合闸/分闸按钮，或联锁信号无效，控制器将停止操作。
堵转保护电流整定值设定为2.4A、2.8A、4.0A、4.4A可选。
电动合闸/分闸操作限时60S，操作限时到达后未到位需停机报警。
合闸/分闸到位后反转0ms至63ms可调。
任意位置，合闸/分闸按键同时按下时，可进行紧急停车。
5、使用说明：
|
按钮 |
合闸 |
控制器允许操作，就地模式下，按下该按钮后：1、系统处于待机状态时将启动电机向合闸位运行；2、系统处于向合闸位运行中则不响应本次命令。 |
||
|
分闸 |
控制器允许操作，就地模式下，按下该按钮后：1、系统处于待机状态时将启动电机向分闸位运行；2、系统处于向分闸位运行中则不响应本次命令。 |
|||
|
复位 |
当控制器处于保护锁定状态时，面板红色保护指示灯点亮，按下该按钮后将让系统返回待机状态。 |
|||
|
指示灯 |
电源 |
电源指示功能，正常通电后常亮，绿色；无电源时熄灭。 |
||
|
就绪 |
就绪指示功能，绿色。就绪状态时点亮，非就绪状态时熄灭。 |
|||
|
远方 |
远方操作指示功能，绿色。点亮时为远方操作模式，熄灭时为就地操作模式。 |
|||
|
合闸位 |
当地刀位于合闸位时常亮，红色；离开合闸位时熄灭。 |
|||
|
分闸位 |
当地刀位于分闸位时常亮，红色；离开分闸位时熄灭。 |
|||
|
故障 |
系统保护锁定后常亮，红色；复位时熄灭。 |
|||
|
接线端子描述 |
||||
|
1 |
电源L/+ |
控制器供电电源正或L |
||
|
2 |
电源N/- |
控制器供电电源负或N |
||
|
3 |
电机+ |
控制器驱动信号输出，连接到驱动电机“+” |
||
|
4 |
电机- |
控制器驱动信号输出，连接到驱动电机“-” |
||
|
5、6 |
故障报警 |
常开接点。无故障时断开；故障时闭合 |
||
|
7 |
远方 |
与开关量输入公共端短接时为远方操作模式，断开时就地模式 |
||
|
8 |
远方复位 |
系统保护锁定后，远方复位与公共端短接，解除锁定，进入待机状态 |
||
|
9 |
联锁输入 |
引接至联锁操作辅助接点，所以辅助接点闭合时方允许操作电动地刀 |
||
|
10 |
手动优先 |
引接至手动优先辅助接点，该接点有效时，禁止电动操作接地刀 |
||
|
11 |
预留输入 |
预留输入接点 |
||
|
12 |
就地合闸 |
与开关量输入公共端短接时有效，执行就地合闸操作 |
||
|
13 |
就地分闸 |
与开关量输入公共端短接时有效，执行就地分闸操作 |
||
|
14 |
远方合闸 |
与开关量输入公共端短接时有效，远方模式下，执行远方合闸操作 |
||
|
15 |
远方分闸 |
与开关量输入公共端短接时有效，远方模式下，执行远方分闸操作 |
||
|
16 |
合闸位 |
取常开接点，闭合时有效 |
||
|
17 |
分闸位 |
取常开接点，闭合时有效 |
||
|
18 |
公共端 |
开关量输入信号公共端 |
||
