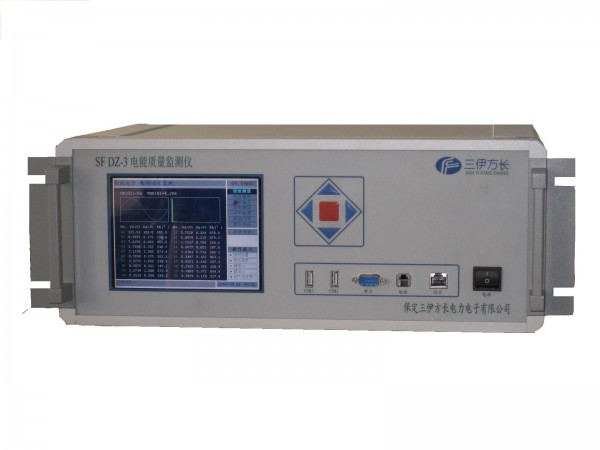

SF DZ-3 电能质量监测装置

产品概述
SF DZ-3系列电能质量监测装置可以应用于电力系统各电压等级变电站和工矿企业供、配电系统的电能质量监测与分析。该系列产品按照IEC61000-4-30中的各电能质量指标的测量方法进行测量，性能指标达到了IEC61000-4-30A级仪器性能的要求，同时满足zui新颁布的电能质量标准对各指标测量的要求。
产品特点
◆多通道测试：zui多同时检测6段母线的各项电力参数， 单元式监测终端，可根据现场情况灵活组合；
◆在线监测：采用高性能PC104嵌入主板和TI 公司32 位DSP 为核心， 保证在线监测各项参数;
◆显示方式 ：8英寸LCD真彩液晶，实时波形与列表显示数据；
◆后台功能：软件可实现站点管理功能、数据 分析功能、电压骤升、电压骤降等暂态事件记录功能，同时提供时钟校准功能及报表打印等功能；
◆通信接口：支持以太网（T C P/ I P协议）、RS232/422/485（ModBus协议）多种通讯接口
◆录波存储功能 ：对电压暂降、电压波动闪变 及电压骤变实时波形录波,硬盘存储故障数据，监测装置能够就地存储半年以上的采样数据记录；
◆设置功能：装置可对时钟、基本 数据进行重新设置、更改和删除,可任意设 定通道 的电压、电流各次谐波报警限值；
◆权限管理功能 ：具有授权权限的操作人员方可对监测设备进行相应的参数设置与更改；
◆录制功能：对各项参数实时值进行录制保存。

电能质量监测装置产品功能

基本监测量	频率、电压、电流有效值，总的有功、无功功率、功率因数
基本监测指标	电网频率、电压/电流有效值、总有功/无功/功率因数 三相基波电压/电流有效值、基波电压/电流相位、基波功率/功率因数、电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序量、谐波（2-50次）包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功等
监测指标	电压波动、闪变、过电压、欠电压、电压骤升、电压骤降
其他功能	参数设置功能 记录存储功能 在线统计功能 GPS对时功能，采用GPS B码对时方式；系统对时。 失电报警功能

电能质量监测装置技术指标

技术规格	参数指标
生产厂家	保定三伊方长
设备型号	SF DZ-3
采样路数	仪器回路数可以灵活配置，单套仪器zui多可以提供对12个回路(每路3相)的监测，这些回路为电压或电流通用回路。
电压测量范围	AC10～400V
电流测量范围	0.05～
频率测量范围	47.5～52.5Hz
电网频率误差	≤0.01 Hz
电压偏差误差	≤0.2％
电压变动误差	≤0.2％
闪变误差	≤5％
三相电压不平衡度误差	≤0.2％
谐波测量误差	符合国标A级仪器要求
间谐波测量误差	符合国标A级仪器要求
功率误差	≤0.5%
显 示 屏	8寸TFT彩色液晶屏
工作电源	AC220V±20%频率 45Hz～55Hz DC110V±20%220V±20%
通信接口；通讯协议	支持RS232/RS485/网口 支持IEC61850、ModBus-RTU、IEC60870-5-103通讯协议
功耗	<20W
工作温度/湿度	工作温度－20℃～＋60℃，湿度5％～95％（非冷凝）
尺寸	标准4U " 19"英寸机箱
重量	约4kg
安装方式	嵌入式
