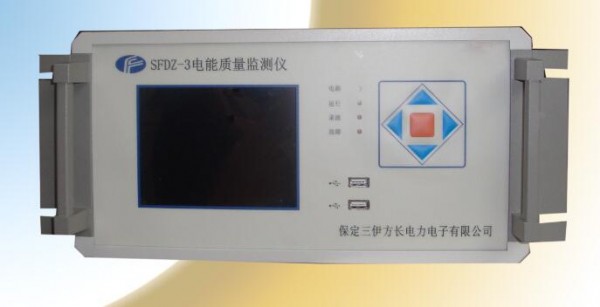

SF DZ-3I 分布式光伏用电能质量监测终端

保定三伊方长电力电子有限公司

会员指数：

企业认证：

价格：电议

所在地：河北保定市

型号：SF DZ-3I

更新时间：2019-11-08

浏览次数：1404

公司地址：保定市向阳北大街1968号

13582390587 杨(先生)

点击查看联系电话在线询价

产品简介

分布式光伏用电能质量监测终端适用于配电系统，特别适用于安装环境苛刻的企业配电系统或分布式新能源（光伏、风电）接入点的电能质量监测。装置采用了全新设计的机械结构，一体化紧凑型设计，可灵活选择多种安装方式，以适应苛刻的安装环境。既可以满足企业配电系统配电箱内的壁挂式安装，也可以实现常规的嵌入式安装的要求

公司简介

保定三伊方长电力电子有限公司是专业研发、生产和销售电能质量监测装置和分析设备的现代化高科技企业，前身为保定计算机厂，保定华能电力电子仪器厂，保定市方长电力电子技术研究所，保定市方长电力电子有限责任公司。
为了配合国家电力公司《电网电能质量技术监督管理规定》和国家《公用电网谐波标准》的执行，我公司自1983年起与华北电力大学合作，研制并生产了国内早期电力谐波分析仪“WXF-1型微电脑谐波分析仪”、“SXF-1型双三相实时电力谐波分析仪”、“GXF-908多功能电力谐波分析仪”等系列产品。多项产品曾多次获得国家、省部级嘉奖，并获科技成果证书及国家发明。
多年来我们一直致力于电能质量监测与分析技术的发展，推出了监测与分析功能更加强大的SF DZ-3系列在线式电能质量监测仪、SF DZ-4系列便携式电能质量分析仪及网络型电能质量监测系统、GPRS电能质量监测系统。截至目前，在全国各地已拥有上千家用户，并组建了多个省、市级区域的电能质量监测系统，并得到了用户的广泛认可。
为您提供优质的产品以及服务是我们永无止境的追求。我们期待您的垂询！

展开

产品说明

产品概述
SF DZ-3I系列分布式光伏用电能质量监测终端适用于配电系统，特别适用于安装环境苛刻的企业配电系统或分布式新能源（光伏、风电）接入点的电能质量监测。装置采用了全新设计的机械结构，一体化紧凑型设计，可灵活选择多种安装方式，以适应苛刻的安装环境。既可以满足企业配电系统配电箱内的壁挂式安装，也可以实现常规的嵌入式安装的要求。
分布式光伏用电能质量监测终端产品特点
◆分布式设计，安装更灵活。
◆在线监测：采用DSP技术并结合FFT计算方法可以保证的在线监测电网中各项参数；
◆显示：采用5.7寸TFT彩色液晶屏显示；
◆稳定性：采用多层电路板设计，整体结构合理，抗干扰能力强；
◆通信接口：提供RS232或RS485通讯接口；
分布式光伏用电能质量监测终端产品功能

基本监测量	频率、电压、电流有效值，总的有功、无功功率、功率因数
基本监测指标	电网频率、电压/电流有效值、总有功/无功/功率因数、三相基波电压/电流有效值、基波电压/电流相位、基波功率/功率因数、电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序分量、谐波（2-50次）包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功等
监测指标	电压波动、闪变、间谐波
其他功能	参数设置功能记录存储功能 GPS对时功能，采用GPS B码对时方式；系统对时。失电报警功能

技术指标

技术规格	参数指标
生产厂家	保定三伊方长
设备型号	SF DZ-3I
采样路数	1X3相电压，1X3相电流
电压测量范围	AC57.7V、100V、220V、380V
电流测量范围	0.05～
频率测量范围	45～55Hz
电网频率误差	≤0.01 Hz
电压偏差误差	≤0.2％
电压变动误差	≤0.2％
闪变误差	≤5％
三相电压不平衡度误差	≤0.2％
谐波测量误差	符合国标A级仪器要求
间谐波测量误差	符合国标A级仪器要求
功率误差	≤0.5%
显示屏	5.7寸TFT彩色液晶屏
工作电源	AC220V±20%频率 45Hz～55Hz DC110V±20% 220V±20%
通信接口；通讯协议	支持RS232/RS485/网口；支持ModBus-RTU、IEC60870-5-103通讯协议
功耗	<20W
工作温度/湿度	工作温度－20℃～＋60℃，湿度5％～95％（非冷凝）
尺寸	1/2 19" 6U背插式机箱
重量	约1.5kg
安装方式	壁挂或嵌入式
