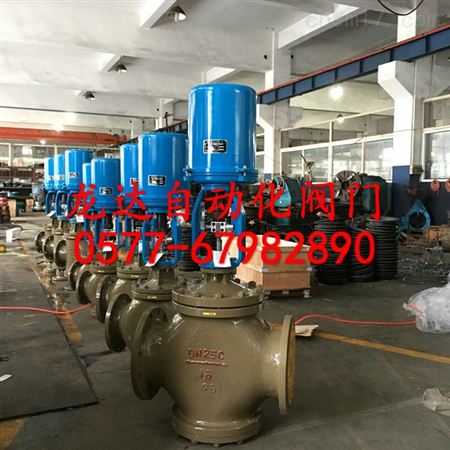

ZDLP-M 电子式电动单座、套筒调节阀

ZDLP-M电子式电动单座、套筒调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座套筒阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。用于对泄露量要求严格、阀前后

永嘉县龙达自动化阀门有限公司是我国内早期专业生产电动气动薄膜调节阀、调节蝶阀调节蝶阀、精小型调节阀的企业。本公司产品还有自力式压力调节阀、气动薄膜调节阀、电动单座调节阀、气动单座调节阀、电动气动套筒调节阀、电动气动三通合流分流调节阀、电动气动调节蝶阀、电动气动衬氟调节阀、CV3000系列调节阀、自力式温度调节阀、气动薄膜切断阀、电动气动三通波纹管调节阀等。龙达自动化阀门投产十几年来，产品不断更新换代。先后推出了综合国内外技术开发的具有九十年代国际先进水平的最新型调节阀--电动精小型调节阀及精小型气动薄膜调节阀主要技术指标也均达到国内先进水平。

ZDLP-M电子式电动单座、套筒调节阀主要技术参数和性能指标

ZDLP-M电子式电动单座、套筒调节阀机构主要技术参数

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数kv			10	25	40	63	100	155	370	580	900	1300
公称压力(MPa)
行程(mm)			16		25		40		60		100
动作速度mm/s			4.2 2.1		3.5	3.5	1.7	3.4	1.4	3.4	3.4	2.0
配用电动执行机构型号			361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65 361LXB-654		361LSC-99 361LXC-99
流量特性			直线，等百分比
介质温度℃			-20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温）
法兰尺寸			铸铁法兰按JB78-59，铸钢法兰按JB79-59
法兰型式			按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式
阀 体 材 质	公 称 压 力 (MPa)	1.6	常温:-20℃～+200℃ Ht200
		6.4	常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
		6.4	中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
		6.4	低温:-250℃～-60℃ ZG1Cr18Ni9Ti



ZDLP-M电子式电动单座、套筒调节阀

ZDLP-M电子式电动单座、套筒调节阀执行机构主要技术参数

型号	额定输出力N	速度mm/s	技术参数
361LSA-08	800	4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT4
361LSA-20	2000	2.1
361LSB-30	3000	3.5
361LSB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LXA-08	800	4.2
361LXA-20	2000	2.1
361LXSB-30	3000	3.5
361LXB-50	5000	1.7

3、性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差％			2.5
允许泄量L/h			5×10-3×阀额定容量

4、允许压差

公称通径	25	40	50	65	80	100	150	200	250	300
允许压差	≤公称压力								2.6	2.2

外形尺寸

ZDLP-M型电子式电动单座、套筒调节阀电动常、中温双座阀外形尺寸表

公称通径	L		H	H		D
	PN(MPa)			常温	中温
	1.6	6.4
25	185	200	110	665.5	820	225
40	220	235	125	731.5	903	225
50	250	265	131	755.5	909	225
65	275	295	171	957.5	1124	225
80	300	320	189	980.5	1150	225
100	380	400	208	1028.5	1192	225
150	530	550	275	1348.5	1586	310
200	640	670	320	1423.5	1666	310
250	780	810	390	1621.5	1883	310
300	880	950	450	1733.5	1998	310

公称通径	D	DN	H1	-100℃		-200℃		-250℃
				H2	H	H2	H	H2	H
25	225	290	110	500	1120	700	1320	900	1523
40	225	330	119	500	1317	700	1517	900	1717
50	225	360	131	500	1329	700	1529	900	1729
65	225	405	171	600	1460	800	1660	1000	1860
80	225	430	189	600	1478	800	1678	1000	1878
100	225	520	208	600	1497	800	1697	1000	1897
150	310	695	275	700	1855	900	2055	1100	2255
200	310	840	320	700	1900	900	2100	1100	2300
