ZJHP-M 电动气动套筒调节阀

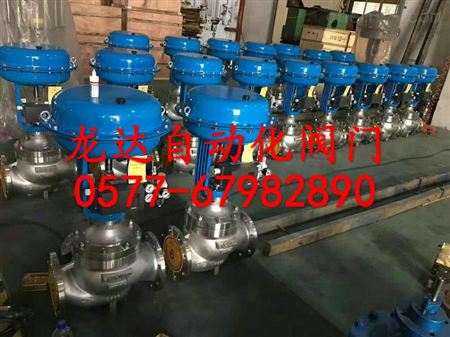

ZJHP-M电动气动套筒调节阀 ，产品详细介绍 ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具

永嘉县龙达自动化阀门有限公司是我国内早期专业生产电动气动薄膜调节阀、调节蝶阀调节蝶阀、精小型调节阀的企业。本公司产品还有自力式压力调节阀、气动薄膜调节阀、电动单座调节阀、气动单座调节阀、电动气动套筒调节阀、电动气动三通合流分流调节阀、电动气动调节蝶阀、电动气动衬氟调节阀、CV3000系列调节阀、自力式温度调节阀、气动薄膜切断阀、电动气动三通波纹管调节阀等。龙达自动化阀门投产十几年来，产品不断更新换代。先后推出了综合国内外技术开发的具有九十年代国际先进水平的最新型调节阀--电动精小型调节阀及精小型气动薄膜调节阀主要技术指标也均达到国内先进水平。

ZJHP-M电动气动套筒调节阀主要技术参数和性能指标

ZJHP-M电动气动套筒调节阀调节机构主要技术参数 阀座直径mm 25 40 50 65 80 100 150 200 公称通径mm 25 32 40 50 65 80 100 125 150 200 额定流量 系数kv 直线 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 10 16 25 40 63 100 160 250 400 630 公称压力MPa 0.6 1.6 4.0 6.4 行 程mm 16 25 40 60 流量特性 直线、等百分比 介质温度℃ -20～200(常温型)、-40～+250、-40～250（中温型） 法兰尺寸 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 法兰型式 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 阀体 材质 PN (MPa) 0.6,1.6 HT200 4.0,6.0 （ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti 阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti 上阀盖型式 普通式（常温型），热片式（中温型） 可调比 50:1

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。  ；；

2、ZJHP-M电动气动套筒调节阀执行机构主要技术参数

型 号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm2	350	350	560	900
行 程mm	16	25	40	60
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

3、性能指标

项目		指标值	项目				指标值
基本误差％	不带定位器	±5.0	始 终 点 偏 差 ％	气关	不带定位器	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
	终点	±1.0
回差％	不带定位器	3.0		气开	不带定位器	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
	终点	±1.0
死区％	不带定位器	3.0
	带定位器	0.4	允许泄漏量L/h				1×10-3× 阀额定 容量
额定行程偏差％		±2.5

；；

4、允许压差

开 关 方 式

执行 机构 型号

弹簧 范围 KPa

气源 压力 KPa

需 要 附 件

公称通径（阀座直径）mm

25

40

50

65

80

100

150

200

气 关

ZHA-22

20～100 20～100 40～200

0.14 0.25 0.40

- P P或R

3.00 6.4 6.4

；；

；；

；；

；；

；；

；；

；；

ZHA-23

20～100 20～100 40～200

0.14 0.25 0.40

- P P或R

；；

2.25 6.4 6.4

1.95 6.4 6.4

；；

；；

；；

；；

；；

ZHA-34

20～100 20～100 40～200

0.14 0.25 0.40

- P P或R

；；

；；

；；

2.36 6.4 6.4

2.04 6.4 6.4

1.67 6.4 6.4

；；

；；

ZHA-45

20～100 20～100 40～200

0.14 0.25 0.40

- P P或R

；；

；；

；；

；；

；；

；；

1.41 6.4 6.4

1.14 6.4 6.4

气 开

ZHA-22

20～100 40～200 80～240

0.14 0.25 0.40

- P或R P

；；

1.5 4.5 6.4

；；

；；

；；

；；

；；

；；

ZHA-23

20～100 40～200 80～240

0.14 0.25 0.40

- P或R P

；；

；；

1.13 3.38 6.40

0.98 2.93 6.4

；；

；；

；；

；；

ZHA-34

20～100 40～200 80～240

0.14 0.25 0.40

- P或R P

；；

；；

；；

1.18 3.54 6.4

1.02 3.06 6.4

0.84 2.51 5.85

；；

；；

ZHA-45

20～100 40～200 80～240

0.14 0.25 0.40

- P或R P

；；

；；

；；

；；

；；

；；

0.71 2.12 4.94

0.57 1.71 4.00

注：1）P－阀门定位器；R－压力继动器。 2）允许压差为阀关闭P2=0状态，△P的zui大值。 3)zui大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。 可配附件 定位器、手轮机构、空气过滤减压器等。 外形尺寸  ；； DN L H H1 重量(Kg) A PN6 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6 PN16 PN40 PN64 25 184 197 210 410 560 50 57 57 70 20 24 285 40 222 235 251 455 620 65 75 75 85 26 35 285 50 254 267 286 457 627 70 82 82 90 30 40 285 65 276 292 311 610 790 80 92 92 100 47 66 360 80 298 317 337 622 807 95 100 100 107 55 78 360 100 352 368 394 640 850 105 110 117 125 65 99 360 150 451 473 508 870 1130 132 142 150 172 130 160 470 200 600 600 650 890 1150 160 170 187 207 175 250 470 250 730 730 1203 1523 187 202 225 235 350 470 580 300 850 850 900 1234 1554 220 230 257 265 500 660 580  ；； 主要零件材料 零件名称 材料 温度范围 备注 阀体上阀盖 HT200 -20～200℃  ；； ZG230-450 -40～450℃  ；； ZG1Cr18Ni9Ti -250～550℃  ；； ZG0Cr18Ni12Mo2Ti -40～600℃  ；； 阀芯、阀座 1Cr18Ni9 -250～550℃  ；； 0Cr18Ni12Mo2Ti -250～550℃  ；； 填 料 聚四氟乙烯 -40～200℃  ；； 膜 片 丁晴橡胶夹增强涤沦织物  ；；  ；； 压缩弹簧 60Si2Mn  ；；  ；； 膜 盖 A3  ；；  ；；  ；；
