ZJHP-16F46 电动气动衬氟调节阀

永嘉县龙达自动化阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：浙江温州市

型号：ZJHP-16F46

更新时间：2017-08-14

浏览次数：835

公司地址：永嘉县东瓯街道张堡北路（二号车间）

18257747009 卢小勤(女士) 销售经理

点击查看联系电话在线询价

产品简介

ZJHP-16F46电动气动衬氟调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(简称F46)，又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、

公司简介

永嘉县龙达自动化阀门有限公司是我国内早期专业生产电动气动薄膜调节阀、调节蝶阀调节蝶阀、精小型调节阀的企业。本公司产品还有自力式压力调节阀、气动薄膜调节阀、电动单座调节阀、气动单座调节阀、电动气动套筒调节阀、电动气动三通合流分流调节阀、电动气动调节蝶阀、电动气动衬氟调节阀、CV3000系列调节阀、自力式温度调节阀、气动薄膜切断阀、电动气动三通波纹管调节阀等。龙达自动化阀门投产十几年来，产品不断更新换代。先后推出了综合国内外技术开发的具有九十年代国际先进水平的最新型调节阀--电动精小型调节阀及精小型气动薄膜调节阀主要技术指标也均达到国内先进水平。

展开

产品说明

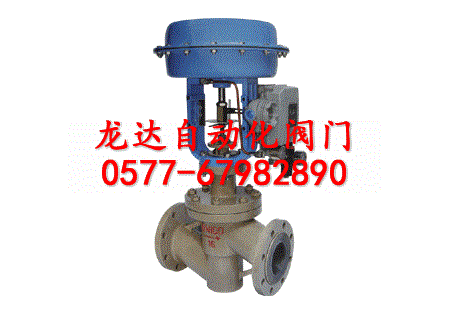

ZJHP-16F46电动气动衬氟调节阀

ZJHP-16F46电动气动衬氟调节阀主要技术参数和性能指标

ZJHP-16F46电动气动衬氟调节阀调节机构主要技术参数

阀座直径mm			20				25	40		50	65	80	100	150		200
公称通径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			16					25			40			60
流量特性			直线、等百分比
介质温度℃			-20～200（常温型）、-40～＋250、-40～250（中温型）
法兰尺寸			法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式			铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体材质	PN （MPa）	0.6,1.6	HT200
		4.0,6.0	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式			普通式（常温型），热片式（中温型）
可调比			50:1

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

2、ZJHP-16F46电动气动衬氟调节阀执行机构主要技术参数

型号	ZHA（B）-22	ZHA（B）-23	ZHA（B）-34	ZHA（B）-45
有效面积cm²	350	350	560	900
行程mm	16	25	40	60
弹簧范围KPa	20～100（标准）；40～200；80～240；20～60；60～100

3、性能指标

项目		指标值	项目				指标值
基本误差％	不带定位器	±5.0	始终点偏差％	气关	不带定位器	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
						终点	±1.0
回差％	不带定位器	3.0		气开	不带定位器	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
						终点	±1.0
死区％	不带定位器	3.0
	带定位器	0.4	允许泄漏量L/h				1×10^-4× 阀额定容量
额定行程偏差％		±2.5

4、允许压差

开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	公称通径（阀座直径）mm
					20				25	40		50	65	80	100	150		200
					（10）	（12）	（15）	（20）	25	（32）	（40）	50	65	80	100	（125）	（150）	200
气关	ZHA-22	20～100 20～100 40～200	140 250 400	P R P或R	6.4 6.4 6.4	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA-23	20～100 20～100 40～200	140 250 400	P R P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA-34	20～100 20～100 40～200	140 250 400	P R P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA-45	20～100 20～100 40～200	140 250 400	P R P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
气开	ZHA-22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHA-23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHA-34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHA-45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20

注：1）P－阀门定位器；R－压力继动器。
2）允许压差为阀关闭P₂=0状态，△P的zui大值。
3）zui大压差超过1.0MPa,阀塞、阀座表面堆焊硬质合金或改用其它材料。

可配附件

定位器、手轮机构、空气过滤减压器等。

外形尺寸

DN	L			H		H1				重量（Kg）		φA
DN	PN6	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52	52	65	19	23	285
25	185	197	210	410	560	50	57	57	70	20	24	285
40	222	235	251	455	620	65	75	75	85	26	35	285
50	254	567	586	457	627	70	82	82	90	30	40	285
65	276	292	311	610	790	80	92	92	100	47	66	360
80	298	317	337	622	807	95	100	100	107	55	78	360
100	352	368	394	640	850	105	110	117	125	65	99	360
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	600	650	890	1150	160	170	187	207	175	250	470
250	730	730		1203	1523	187	202	225	235	350	470	580
300	850	850	900	1234	1554	220	230	257	265	500	660	580

主要零件材料

零件名称	材料	温度范围	备注
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座	1Cr18Ni9	-250～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A₃
