792芯 792芯omdf光纤总配线架

同富通信始终以“品质、服务”为指导方针，“团结、务实、开拓、创新”为精神，坚持“质量就是生命，服务就是灵魂”的原则，不断追求高品质、高效益、高科技的发展领域。公司产品已遍布全国二十多个省、市和自治区，产品主要内销全国各地，客户来自于电信、网通、移动、联通、广电、电力、铁路、军网、石油等各个领域------

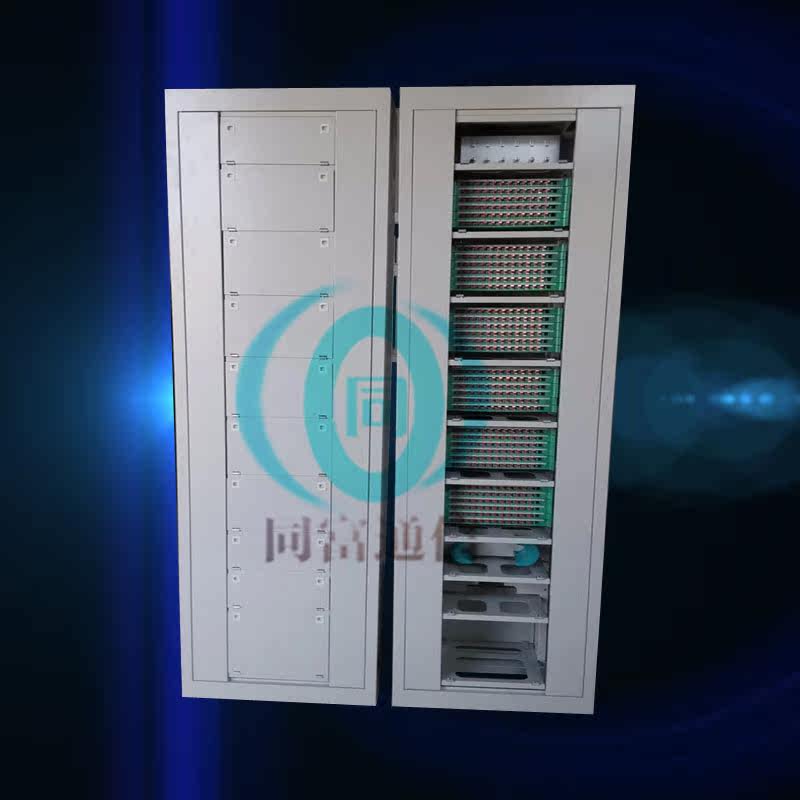

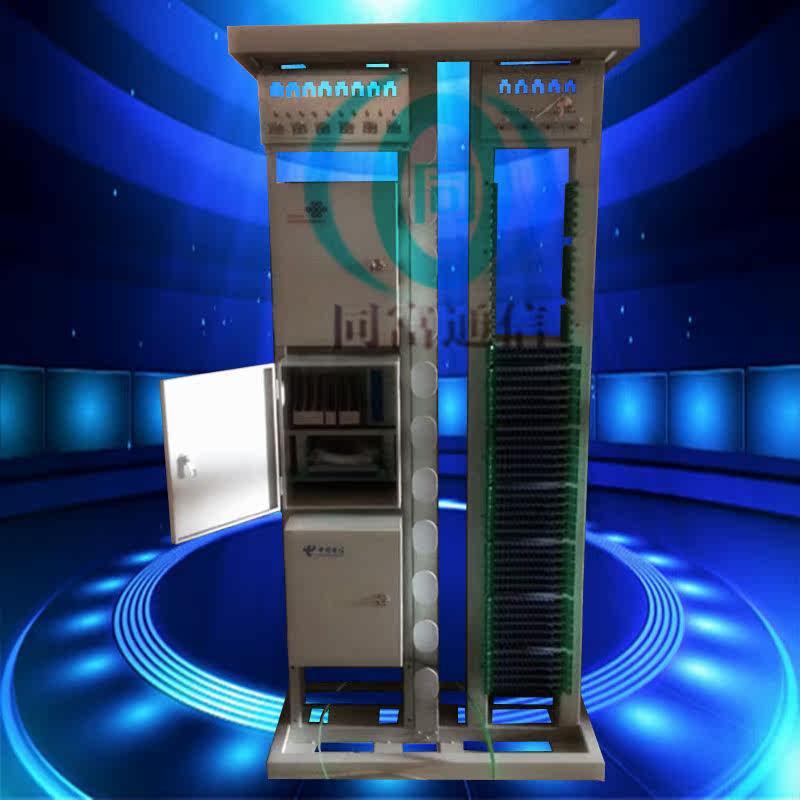

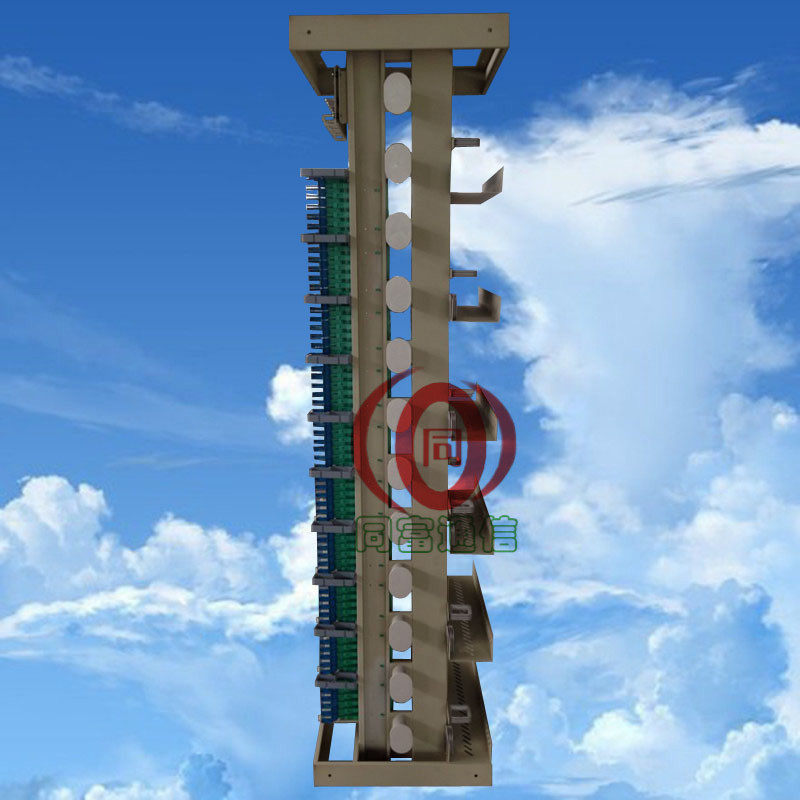

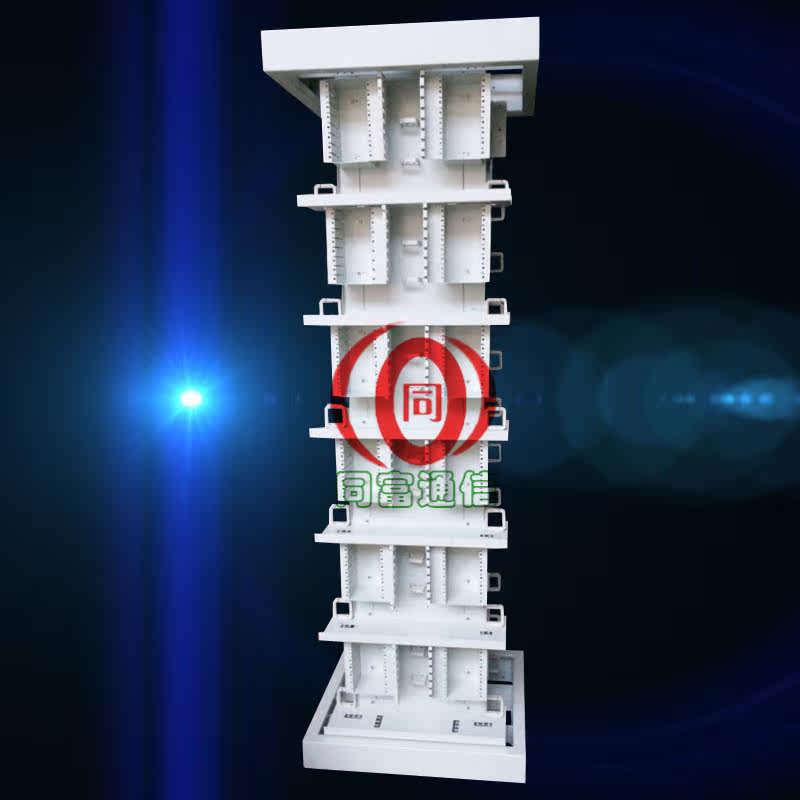

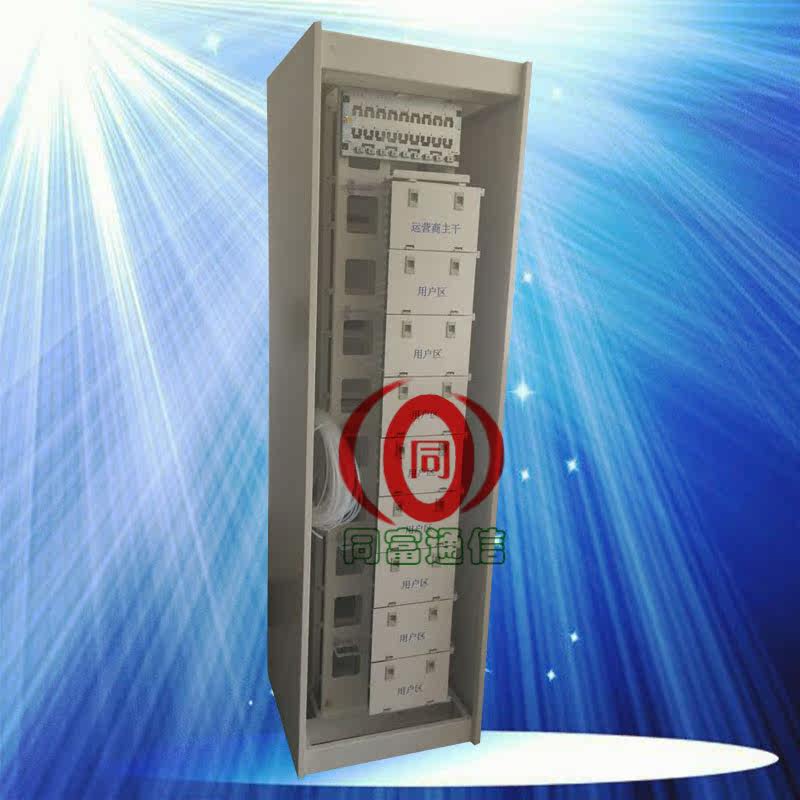

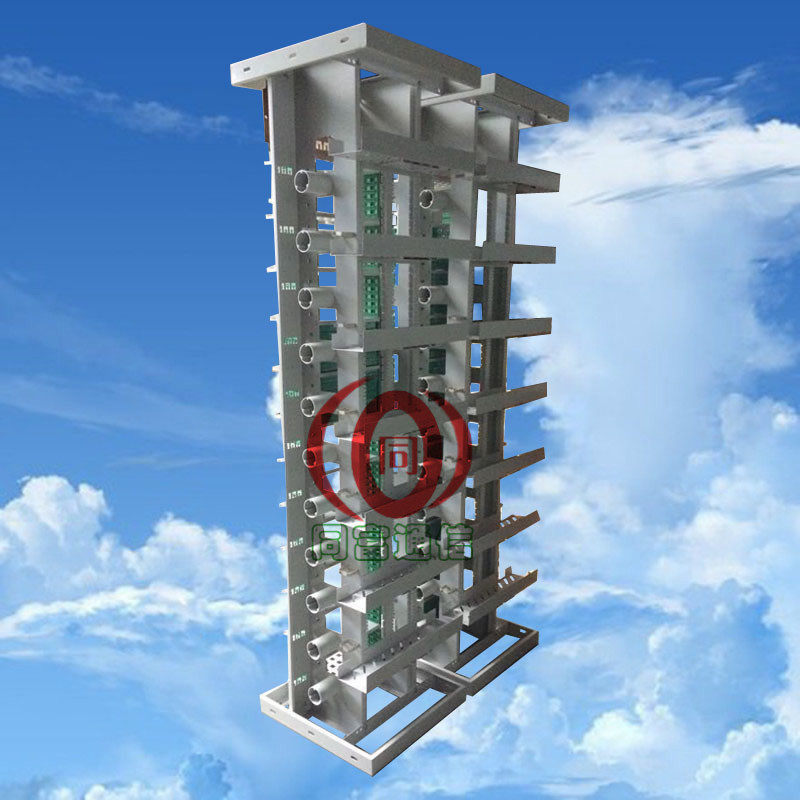

 【产品名称】：TF-VIII型机房OMDF光纤总配线架 omdf光纤总配线架、omdf光总配线架，OMDF光纤总配线架设备管理要求明细介绍

【产品型号】：TF-VIII型96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯，1200芯，1440芯

【产品颜色】：灰白色，黑色

【生产厂商】：同富通信

【产品材质】：冷轧钢板材质，

【产品规格】：（室内落地）三网合一，四网合一，ODF子框型，直插盘，OMDF机房总配线型，免跳接，

【产品配置】：常规可配SC，FC,LC，ST束状（带状）尾纤，

【印字】：电信，移动，联通，联通，广电，铁通，长城宽带，

厂家直销，质量保证，量大优惠，长期大量库存现货

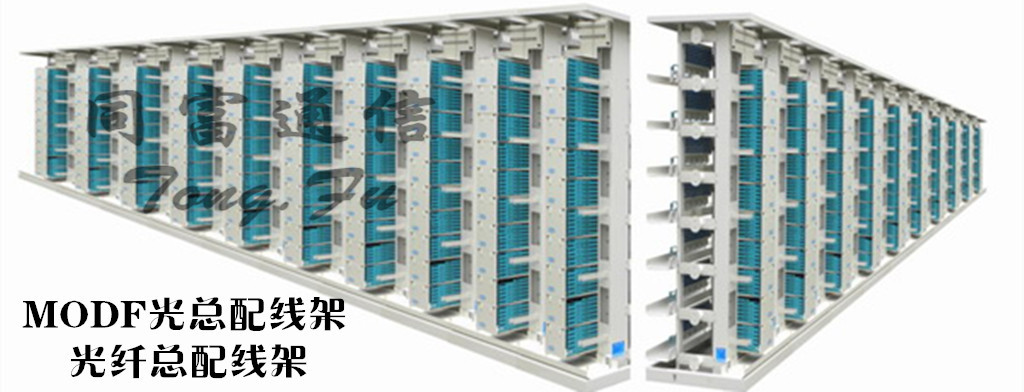

光纤总配线架（同富通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） （Opticalfiber Main Distribution frame，简称OMDF）。OMDF的功能多样化。
OMDF光纤总配线架又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

【同富通信主营】： 三网合一光交箱、OMDF光纤总配线架、三网合一光纤配线架、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）、光分路器箱、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒、光纤快速连接器、PLC光分路器、一体化托盘、光纤适配器、光纤尾纤、光纤熔接盘、储纤筒、理线环、法兰卡条、光纤信息面板、光纤插座盒等……

OMDF光纤总配线架适用范围：

本规范规定了光纤总配线架（OMDF）的维护要求，主要对OMDF设备管理要求、资源管理要求、日常维护要求、维护工器具及备料管理要求等方面进行了规定。  本规范适用于联通北京市分公司内部，作为规范和指导适在新建和改造机房内安装的光纤总配线架（OMDF）的使用、管理与维护工作的技术指导依据。

2 引用标准  Q/BJT 01—2003  《线路设备资源编码、标识及实体关系规范》 YD/T 778-2006   《光纤配线架》  Q/BJT 10—2009  《20M宽带接入网络关键建设原则实施规范》 Q BJT 11-2005   《本地网光缆线路维护规程（暂行）》

3 相关释义

3.1 名词释义  1. 光纤配线架（optical fiber distribution frames）：光缆和光通信设备之间或光通信设备之间的配线连接设备。

2. 光纤总配线架（optical fiber main distribution frames）：线路侧连接室外光缆，设备侧连接光线路终端或传输设备，可通过跳纤调度光缆中的纤芯序号及改变光传输系统的路序，且具有光缆固定与保护装置和测试端口的敞开式配线连接设备。

3. 跳纤（optical fiber jumper）：一根两端都带有光纤连接器插头的光缆。

4. 光纤连接器（optical connector）：由一根跳纤和一个适配器组成。

5. 尾纤（pigtail）：一根一端带有光纤连接器插头的光缆。

6. 适配器（adaptor）：使插头与插头之间实现光学连接的器件

7. 光纤连接分配装置 （optical fiber connecting and distributing device）：由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳纤或两根跳纤分别插人适配器外线侧和内线侧而完成活动连接的构件。

8. 光纤终接装置（optical fiber terminating device）：供光缆纤芯线与尾纤接续并盘绕光纤的构件。

9. 光纤存储装置（tical fiber storing devic）：供尾纤或跳纤盘绕的构件。

10.顶点偏移（apex offset）：光纤连接器插头中插针凸球面顶点与纤芯中心之间的径向距离。

11.光纤凹陷／凸出（fiber undercut/protrusion）：光纤连接器插头中插针凸球面与光纤端面之间的距离。

OMDF光纤总配线架设备管理要求：

5.1 OMDF设备的组成  OMDF设备由架体、线路侧光纤一体化单元框（含12芯一体化托盘、适配器）、设备侧光纤终端单元（含面板和适配器）、跳纤槽道、光缆固定与保护装置、跳纤组成。

5.2  OMDF设备的管理

5.2.1 OMDF设备位置编号要求

1. 架的编号要求  （1）OMDF的单位为架，即每个安装的架体为一架。  （

2）设备侧架的编号顺序从右向左开始数起。排序规则为1 、2 、3 、4 、5 …架。

（3）线路侧架的编号顺序从左向右开始数起。排序规则为1 、2 、3 、4 、5 …架。

（4）设备侧与线路侧架的编号应对应一致。 2. 框的编号要求
Q/BJT 03—2010
  4  （1）设备侧框的编号顺序均从上向下开始数起。排序规则为1 、2 、3 、4 、5 …框。

（2）线路侧框的编号顺序均从上向下开始数起。排序规则为1 、2 、3 、4 、5 …框。

3. 托盘的编号要求

（1）设备侧每排光纤终端单元的编号顺序从上向下开始数起。排序规则为1 、2 、3 、4 、5 …排。

（2）线路侧一体化托盘的编号顺序从上向下开始数起。排序规则为1 、2 、3 、4 、5 …框。  4. 端子的编号要求  设备侧与线路侧端子的编号顺序均从左向右开始数起。排序规则为1 、2 、3 、4 、5 …个。  5.2.2 OMDF设备位置标签要求  OMDF设备位置标签由四部分组成，即列架位置、光纤框位置、托盘位置、端子位置。要求用打号器、塑料打印带打出OMDF 设备位置标签，标签为蓝底黑字，按下列要求粘贴在统一的位置。

1. 设备侧架标签：如：OMDF H1，表示OMDF设备侧第1架；粘贴在OMDF 架体设备侧上方中间位置。

2. 线路侧架标签：如：OMDF L1，表示OMDF线路侧第1架；粘贴在OMDF 架体线路侧上方中间位置。

3. 设备侧框标签：如: OMDF H1-2，表示OMDF设备侧第1架第2框；粘贴在该框上方中间位置或走线槽上。

4. 线路侧框标签：如: OMDF L1-2，表示OMDF线路侧第1架第2框；粘贴在该框上方中间位置或保护盖上。

5. 端子标签：采购时由设备厂家标识。 5.2.3 光缆路由标签的要求  在光缆工程竣工后，由施工单位填写光缆路由标签，维护人员按照本规范中的要求进行验收。

光跳纤标签的要求 1. 光路性质  光路性质分为重要通信光路、大客户光路、中继光路、用户接入光路、其它光路五类。 （1）重要通信光路：涉及、的重要政治、经济、文化活动。

（2）大客户光路：大客户租用的光路。

（3）中继光路：北京联通所属通信局与通信局间的光路（含：模块局间），北京联通

Q/BJT 03—2010

公司信息说明

工商注册信息公司名称：慈溪市同富通信设备厂

注 册 号：330282602108410

地    址：浙江宁波慈溪市观海卫工业园29号

法定代表人：李光跃

注册资本：无需验资

企业类型：独资企业

成立日期：2006年3月28日

营业期限： 2015-3-26至长期

员工人数：150/人，专业技术人员10/人

经营范围：通信器材设备、计算机网络设备、电子元件制造、加工。

登记机关：宁波市工商行政管理局

工艺：注塑/注射;冷成型;组装;表面处理; 其他加工工艺;快速原型;塑胶成型

厂房面积：1200平方米

以上信息通过第三方机构认证

审核机构：中诚信

认证时间：年

订购指南

OMDF光纤总配线架光纤总配线架英文为Opticalfiber Main Distribution frame，简称OMDF。该设计是为了弥补ODF容量小、功能单一、线缆管理非常不便等缺点。OMDF的功能多样化。

一、光缆固定与保护功能

1、光缆金属部分与机架缘;

2、裸纤保护软管耐挤压、耐老化；

3、后期布放的光缆固定不影响前期已布放光缆的安全；

4、固定后的光缆金属护套及加强芯可连接高压防护接地装置；

6、将光缆引入并固定在机架上，保护光缆及开剥后的纤芯不会受损伤；

5、光缆引入、固定和保护装置能牢固可靠地固定光缆，不会出现松动、自由扭转的现象。

二、调纤功能

通过光纤连接器插头，能迅速方便地调度光缆中的纤芯及改变光传输系统的路由。

三、光纤成端功能

具有光纤成端装置，以便于光缆、纤芯及尾纤接续操作、施工、安装和维护，能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的纤芯不受损伤。

四、光纤存储功能

机架及单元内应具有足够的空间，用于存储余留光纤。其结构应便于维护割接中的跳纤调整，并便于拆除废弃的跳纤。

五、标识记录功能

机架及单元内具有完善的标识和记录装置，能方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。机架门内贴有清晰彩色走纤示意图，机架设置有标记盒，盒内可放置空白标记卡片，便于维护人员记录信息。

同富通信为适应三网融合、FTTx的推广，同富通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光纤配线架、光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
