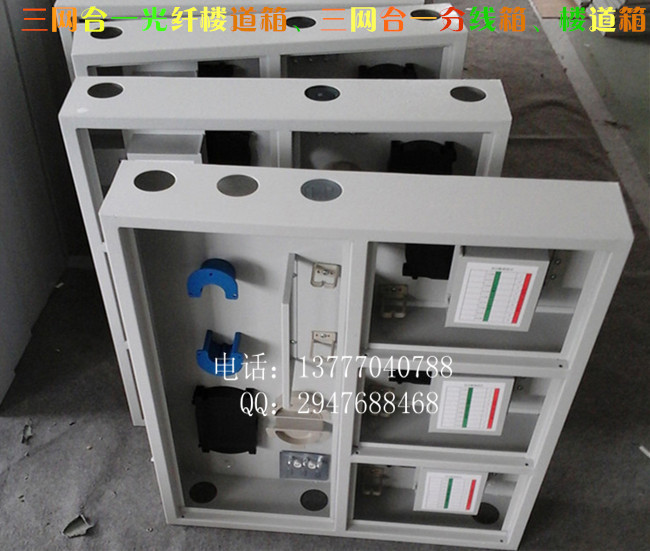

慈溪市同富通信设备厂，成立于2006年3月23日。位于美丽的中国浙江省东海之滨、杭州湾南岸沿海经济发达地区的慈溪市观海卫工业园区，地理位置优越，交通便捷，紧靠沪杭甬高速公路。是一家专业生产销售通信设备（光纤、光缆）的厂家。公司一贯坚持“质量第一，用户至上，优质服务，信守合同”的宗旨，公司尊崇“踏实、拼搏、有责任的企业精神，并以诚实守信、同富共赢、重誉创优的经营理念，创造良好的企业环境，以全新的管理模式，完善的技术，周到的服务，卓越的品质为生存根本。我们始终坚持用户至上，用心服务于客户，让各界朋友在同富得到最满意的服务、您的满意，是我们不懈的追求、是我们不断前进的最大动力。我们愿与海内外各界朋友真诚合作，携手参与市场竞争，开拓国内通信设备市场、加快我国通信事业的快速发展。 慈溪市同富通信设备厂主打产品：三网合一光交箱|三网合一光纤配线架|三网合一楼道箱|三网合一分线箱|光分路器箱|光缆分线盒|不锈钢光缆交接箱|光纤分纤箱|SMC光分路器配线箱|免跳接光缆交接箱|光缆终端盒--等系列光纤箱体！。

光纤配线柜|光缆交接箱|光分路器箱|塑料分纤箱|ODF单元箱|光缆分线箱|光缆终端盒|光缆接头盒|光纤楼道箱|三网合一网络箱|四网合一光交箱|光纤快速连接器|光纤跳线|光纤尾纤

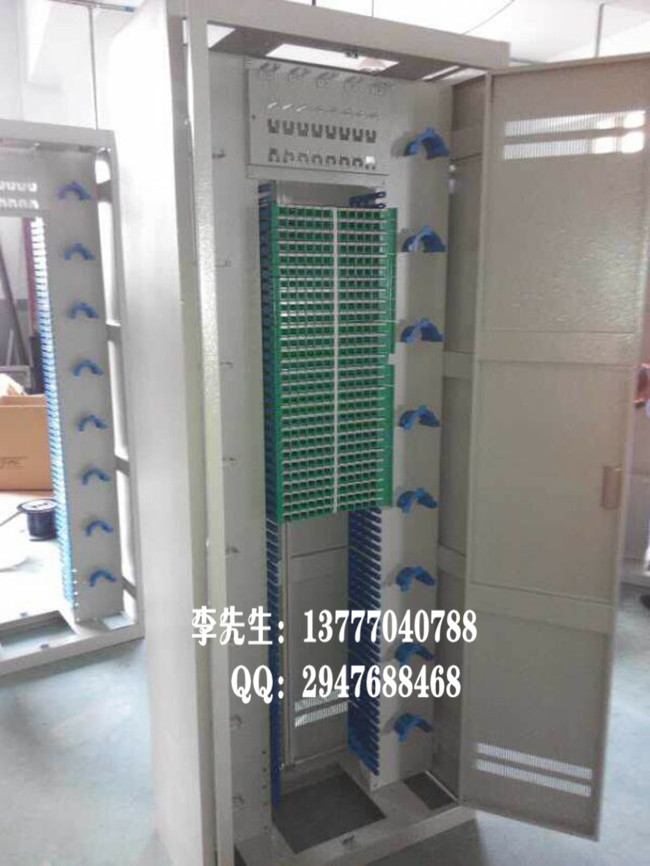

576芯光纤机柜〖室内576芯光纤配线机柜〗

光纤配线柜（架）、共建共享三网合一光纤配线架、ODF光钎配线架、144芯ODF光纤配线柜、288芯(360芯432芯）ODF光纤配线柜、576芯ODF光纤配线柜、720（960芯1152芯1440芯）ODF光纤配线柜

安装方式：室内（机房）落地式-立式

机柜材质：（优质）冷轧板
机柜容量：144芯216芯288芯360芯432芯480芯576芯648芯720芯864芯1152芯1440芯

电信、移动通信、联通、广电、电力（主要供应商）

慈溪市同富通信设备厂！

：李光跃

：

光分插片集光分与适配器为一体，大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。1:4和1:8采用一个插槽，1:16占用2个插槽，1:32占用4个插槽。
? 尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。
? 上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计zui大进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端，zui大32（64）芯。进缆方式：室内上进/下进、室外下进。
? 光分路器：适用1:4，2:4，1:8，2:8，1:16，2:16，1:32，2:32光分路器
12芯容量箱体尺寸为W*H*Dmm=265*340*115mm（长、宽为含裙边尺寸）
16芯容量箱体尺寸为W*H*Dmm=265*340*115mm（长、宽为含裙边尺寸）
24芯容量箱体尺寸为W*H*Dmm=265*340*115mm（长、宽为含裙边尺寸）
箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。
翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支
持外部引入光缆上下方进线要求，

为适应市场需求设计的分纤（分光）箱，分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光特别明显。并且引入了旁路纤接续功能。
直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。
适配器型分纤箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。
上联光缆：容量16-32光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式：室内上进/下进、室外下进。
分纤（分光）箱：适用插片式 适配器直接安装。
插片式光分路器箱，采用模块化设计，具有二个到四（八）个扩展槽位，将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容，不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光特别明显。
? 光分插片灵活的配置方式，zui大限度为运营商节约初期投资。

ODN（光分配网络）是PON中的重要组成部分,在FTTH中采用分路器分光,并在靠近用户的地点引出大量

的用户光纤,这些都与传统的ODF配线产品有些不同,并且用户接入网的数量大,结构复杂,成本要低,升级维

护困难,使得配线产品在FTTH中起着越来越重要的作用,好的配线解决方案才能保证接入网长期,稳定,可靠

地运行。

楼道光分路箱部分规格

光分路箱典型型 号	箱体尺寸（高×宽×深mm）	容 量 配 置
壁挂式两槽位楼道光分路箱	350×340×100	2个1：8 或1个1：16
壁挂式四槽位楼道光分路箱	460×340×100	4个1：8 或2个1：16 或1个1：32
壁嵌式两槽位楼道光分路箱	300×260×90	2个1：8 或1个1：16
壁嵌式四槽位楼道光分路箱	345×200×90	4个1：8 或2个1：16 或1个1：32

光分路器箱

光分路器箱 产品概述： 光分路器箱系列产品，适用于光纤到户（FTTH）、光纤到桌面（FTTD）、光纤到办公室（FTTO）、光纤到楼（FTTB）等，采用PON技术的设备及光缆线路的新建、改建等工程项目，箱体材质采用钢板或SMC两种形式。 产品特性： 光纤连接器回波损耗：UPC≥50dB、APC≤60dB； 光纤连接器的其他技术指标YD/T826、YD/T895、YD/T896标准的相关要求； 耐电压水平不小于3000V（直流）1min不击穿无飞弧； 缘电阻大于20000MΩ； 光纤熔纤盘和光分路器分区放置，便于管理； 箱体满足上下进出电缆。 规格尺寸: 安装方式 尺寸（mm） 材质 挂壁式 500*450*150 钢板喷塑 挂杆式 500*450*150 钢板喷塑/不锈钢

详细描述: 型号及配置表 型号 功能 尺寸(长X高X宽mm) zui大容量 箱体材质 GFD-32B 分路箱 360345X100mm 32 冷轧板 详细描述: 型号及配置表 型号 功能 尺寸(长X高X宽mm) zui大容量 箱体材质 GFD-16A 分路箱 360345X100mm 16 冷轧板

详细描述: 型号及配置表 型号 功能 尺寸(长X高X宽mm) zui大容量 箱体材质 GFD-16B 分路箱 320270100mm 16 冷轧板

详细描述: 型号 功能 尺寸(长X高X宽mm) zui大容量 箱体材质 GFD-72A 分纤箱 550480120mm 72 冷轧板

1分16光缆分纤箱|1比16分光分纤箱（ABS+PC合金材质）

技术参数：

配线容量（Max）	配线容量（芯）					外形尺寸（mm）
12芯～72芯	12芯	24芯	36芯	48芯	72芯	（高）×（宽）×（深）
						420×380×100
工作环境温度	﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度	≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力	70kPa～106 kPa
光缆进入数量	2×2根（上、下进缆）
光纤弯曲半径	≥40mm
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
缘电阻	≥2×1020MΩ500V

1分32光缆分纤箱|1比32分光分纤箱（ABS+PC合金材质）

槽位数	光分路器(微型)容量（个）				外形尺寸（mm）
4槽/2槽	1×4	1×8	1×16	1×32	（高）×（宽）×（深）
	4/2	4/2	4/1	1	460×340×100/350*340*100
工作环境温度	﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度	≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（上、下进缆）
皮纤进入数量	8×4根（上、下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
缘电阻	≥2×1020MΩ500V

楼道分纤箱主要应用在FTTH/FTTB的室内、楼道快速布放线缆的工程中，提供光缆的分支、熔接、终端、配线及分纤的功能。
二、特点：
1、光缆分支能力可以实现6芯、12芯、24芯、48芯；
2、采用挂壁式安装；
3、提供合理的绕纤区域，并可以对出纤进行固定；
4、可以使用熔接方式或者机械续接方式；
5、可以将盒式光分路器装入其中（FTTX二次分光时常用）。

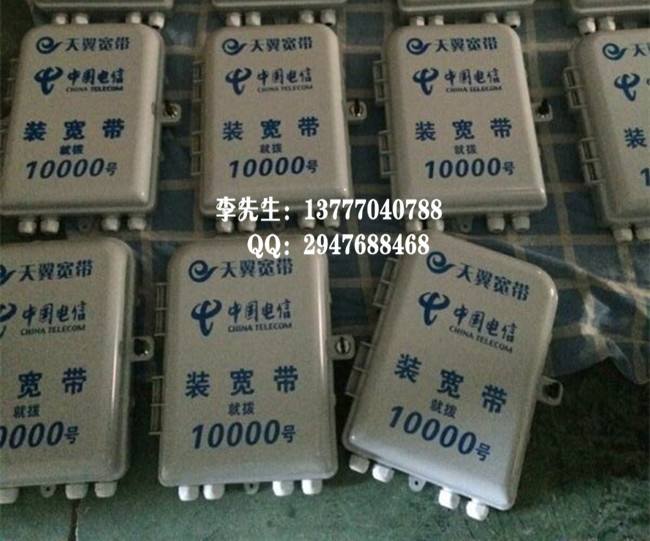

ABS+PC合金料光缆分纤箱（FTTH分纤箱）

TF-TX-2型

详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-2 分纤箱/分光分纤箱 A*B*C（mm） SC LC PLC D*E(mm) 102*167*31 2 4 4 159*80 TF-TX-4型 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-4 分纤箱/分光分纤箱 A*B*C（mm） SC LC PLC D(mm) 186*116*40 4 8 4/8 195 TF-TX-4C型 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-4C 分纤箱 A*B*C（mm） SC LC D*E（mm) 149*110*33 4 8 132*50 TCC-TX-4B型 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-4B 分纤箱/分光分纤箱 A*B*C（mm） SC LC PLC D*E(mm) 191*120*44 4 8 4/8 185*93 TF-TX-2B型

详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-2B 分纤箱 A*B*C（mm） SC LC D(mm) 150*120*37 2 4 60 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-6A 分纤箱 A*B*C（mm） SC LC D（mm） 150*120*37 6 6 60 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-8A 分纤箱/分光分纤箱 A*B*C（mm） SC LC PLC D*E（mm） 213*163*47 8 16 8/16 206*129 TF-TX-8B型 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-8B 分纤盒 A*B*C（mm） SC ST D（mm) 263*135*46.5 12 8 66 TF-TX-16型 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-16 分光分纤箱 A*B*C（mm） 分光 熔接 D*E（mm) 330*260*130 16 4 200*260 TF-TX-16C 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-16C 分光分纤箱 A*B*C（mm） 分光 熔接 D*E（mm) 320*240*100 16 4 190*298 TF-TX-24A 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-24A 分纤箱 A*B*C（mm） 分光 熔接 D*E（mm) 320*240*100 24 24 190*298 TF-TX-24B 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-24B 分纤箱 A*B*C（mm） 分光 熔接 D*E（mm) 330*260*130 24 24 200*260 TF-TX--32B 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 TF-TX-32B 分光分纤箱 A*B*C（mm） 分光 熔接 D*E（mm) 420*320*130 32 8 256*400 TF-TX-36B/48B 详细描述: 型号及配置表 型号 功能 结构尺寸 满配置容量 挂墙安装尺寸 A*B*C(mm) 分光 熔接 D*E(mm) TF-TX-36B 分纤箱 420*320*130 36 36 256*400 TF-TX-48B 分纤箱 420*320*130 48 48 256*400 TCC-FTTH存纤盒 Specification：150125x30 详细描述: TF-FTTH-01B 规格：150125x30 TF-FTTH存纤盒 Specification：175x145x38 详细描述: FCC-FTTH-01C 规格：175x145x38 FTTH皮线光缆预留盒 详细描述: TF-FTTH-02(存纤盘A/存纤盘B可旋转） 规格：12012060 SMC箱体尺寸 单位：mm 产品名称 长度 宽度 高度 容量 SMC12芯分纤箱 310 245 85 可熔配12芯 SMC24芯分纤箱 380 290 100 可熔配24芯 SMC16芯分光箱 420 350 110 可熔配16芯 SMC32芯分光箱 420 350 160 可熔配32芯 SMC48芯分纤箱 488 388 140 可熔配48芯 SMC96芯光缆交接箱 750 550 310 可熔配96芯 SMC144芯光缆交接箱 1050 550 310 可熔配144芯 SMC288芯光缆交接箱 1450 750 320/360 可熔配288芯 SMC576芯光缆交接箱 1450 750 540 可熔配576芯
