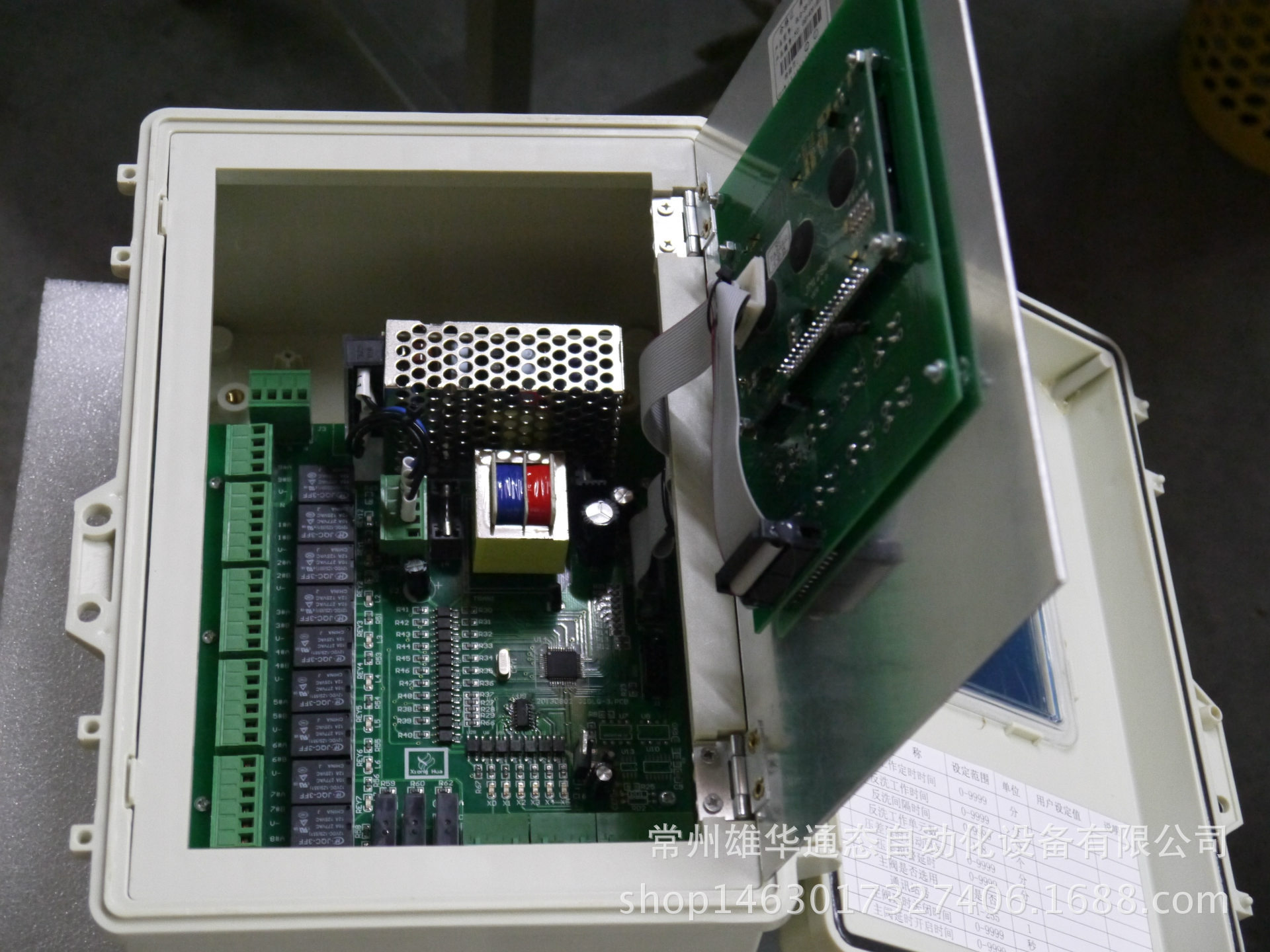

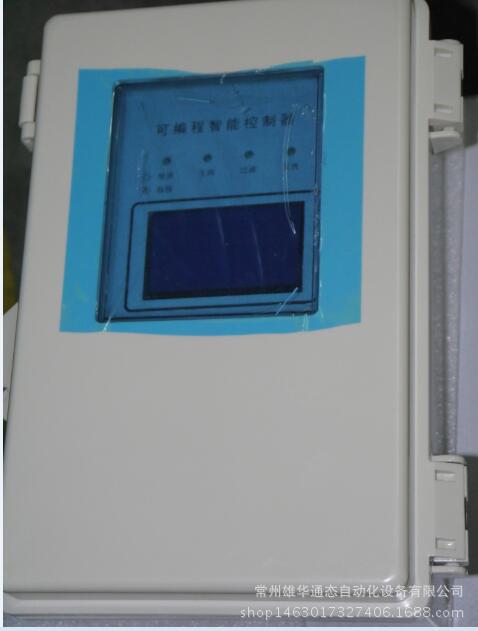

GLQ-39 灌溉过滤器控制箱

本控制器是根据过滤器工艺的特点专门设计，采用中文液晶显示器，控制一台主阀（交流220伏电动阀）和可多八路直流24V电磁阀(特殊电压请预先告知)。

本公司产品主要服务于各类工业设备的智能化、自动化控制。在信息化飞速发展的今天，PLC可编程控制器结合触摸屏在工业设备自动化控制中大显伸手，在各类设备的电气控制中大量应用，缩短产品开发周期，提高产品质量，同时带来了设备程序或者工艺无法保密（专业的PLC应用人员轻松获得源程序代码），在国内日益激烈的竞争环境中无法保持产品的长期优势地位让开发人员和投资方后悔莫及。雄华公司在建立之初确定了产品的发展方向是依托现代芯片技术发展为客户开发专用的控制器（自带A/D、D/A、罗缉运算、模糊控制、参数显示和设定等），功能上完全达到或超过PLC,在大大节约成本的同时为设备功能、工艺技术保密加上了“防盗锁”(单片机程序难以破解，再加上外围电路组合加密让盗密对手自寻它路)。
雄华公司依靠技术优势，结合行业特征，在相关行业中开发出通用控制器及相关应用软件，伴随行业发展同时实现着自我价值。雄华的目标是使用我们的控制器像用接触器一样简单。

相关行业及产品有：（部分行业及产品应客户保密要求未能公开）
1、 喷泉水景控制系列
2、 环保/给排水控制
3、 纺织印染设备控制
4、 通用控制器
5、 单片机产品系统开发
6、 数据采集、监控及考勤系统
7、 微拉丝机设备张力控制
8、 塑料机械开发专用变频节能系统
9、 塑料桶盖自动滴胶机
10、专用成套设备
11、屏蔽设备的全自动屏蔽门专用密码控制
12、定做定型产品专用控制器

 一、 功能说明



   本控制器是根据过滤器工艺的特点专门设计，采用中文液晶显示器，控制一台主阀（交流220伏电动阀）和可多八路直流24V电磁阀(特殊电压请预先告知)。



1、外部输入（无源接点）信号



COM：公共端   X0:压差信号输入



2、输出控制:（1#-8#是直流24伏电磁阀，9#主阀是交流220伏电动阀）



1#阀/V-:1#电磁阀；2#阀/V-：2#电磁阀；3#阀/V-：3#电磁阀；4#阀/V-：4#电磁阀；



5#阀/V-:5#电磁阀；6#阀/V-: 6#电磁阀；7#阀/V-: 7#电磁阀；8#阀/V-: 8#电磁阀。



9#主阀控制： 开阀端、关阀端和公共端。



3、通讯:



A+/B-： RS485 MODBUS-RTU通讯



4、送外部无源开关信号：



   COM1:公共端1；RUN: 过滤状态信号；REV：反冲洗状态信号  FA: 故障信号。

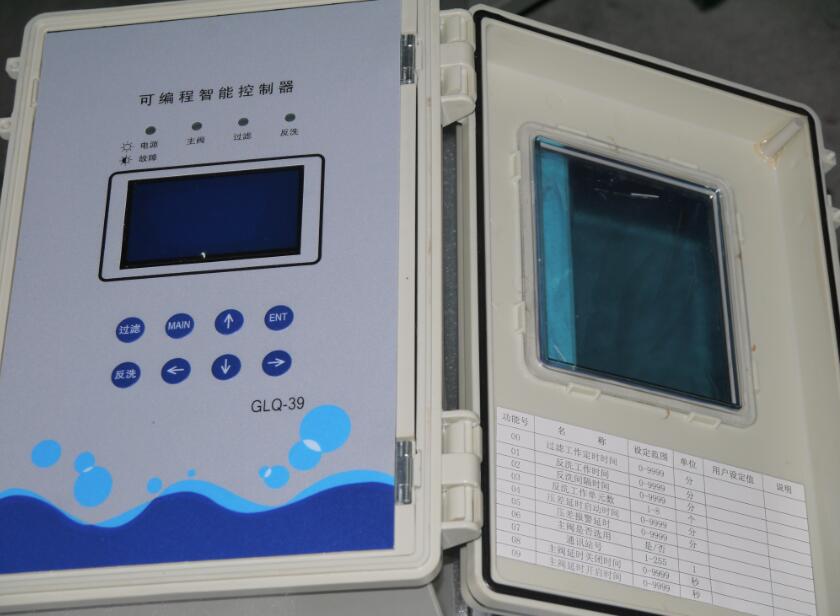

5、面板按键功能：



   过滤键：按此键控制器进入过滤状态；



   反洗键：按此键控制器进入反洗键（按已设置的程序运行）；



   MAIN键：按此键进入和退出主菜单；



   ENT键： 确认键（在选择参数后按此键保存参数）；



   箭头键：左、右、上、下四个方向键，在设置程序中可以选择参数。



功能表

功能号	名       称	设定 范围	单位	用户 设定值		说          明
00	过滤工作定时时间	0-999	分
01	反洗工作时间	0-999	分
02	反洗间隔时间	0-999	秒
03	反洗工作单元数	1-8	个
04	压差延时启动时间	0-999	秒
05	压差报警延时	0-999	秒
06	主阀是否选用	是/否			选“是”则设功能08和09
07	通讯站号	>255			初始密码2000方可进入定时停机功能；与CD11相同（默认是10000），方可取消定时停机功能
08	主阀延时关闭时间	0-999	秒
09	主阀延时开启时间	0-999	秒
10	停机时间(ST)	0-9999	小时		设定0和10000都无定时停机功能
11	密码(PS)	>255			CD07与之相同方可取消定时停机功能
12	工作时间(WS)	0-9999	10分钟









说明：时间的行内zui高位“1”表示时间单位是“秒”，“ 2”是“分”。



定时停机功能设定:

先在CD07内设定“2000”

在CD10内设定不等于“0”和“10000”的小时数。



取消定时功能的设定：

只要在CD07内设定“10000”，就直接取消了定时停机功能。
