PS-PL16S(T) 叠片式触摸屏过滤器控制箱带压差

1、具有16路电磁阀控制（其中8路扩展板），一路电动阀或、液动阀控制；工作时具有过滤、反洗、故障信号无源输出（扩展板）2、具有两路压力信号输入（0.5-4.5V），检测进出水的压力，并且计算压差值3、输入具有远程启停，压差开关启动信号以及过滤暂停计时（扩展板）4、5寸触摸屏实时显示当前状态，中英文双语界面任意切换

本公司产品主要服务于各类工业设备的智能化、自动化控制。在信息化飞速发展的今天，PLC可编程控制器结合触摸屏在工业设备自动化控制中大显伸手，在各类设备的电气控制中大量应用，缩短产品开发周期，提高产品质量，同时带来了设备程序或者工艺无法保密（专业的PLC应用人员轻松获得源程序代码），在国内日益激烈的竞争环境中无法保持产品的长期优势地位让开发人员和投资方后悔莫及。雄华公司在建立之初确定了产品的发展方向是依托现代芯片技术发展为客户开发专用的控制器（自带A/D、D/A、罗缉运算、模糊控制、参数显示和设定等），功能上完全达到或超过PLC,在大大节约成本的同时为设备功能、工艺技术保密加上了“防盗锁”(单片机程序难以破解，再加上外围电路组合加密让盗密对手自寻它路)。
雄华公司依靠技术优势，结合行业特征，在相关行业中开发出通用控制器及相关应用软件，伴随行业发展同时实现着自我价值。雄华的目标是使用我们的控制器像用接触器一样简单。

相关行业及产品有：（部分行业及产品应客户保密要求未能公开）
1、 喷泉水景控制系列
2、 环保/给排水控制
3、 纺织印染设备控制
4、 通用控制器
5、 单片机产品系统开发
6、 数据采集、监控及考勤系统
7、 微拉丝机设备张力控制
8、 塑料机械开发专用变频节能系统
9、 塑料桶盖自动滴胶机
10、专用成套设备
11、屏蔽设备的全自动屏蔽门专用密码控制
12、定做定型产品专用控制器

 一、控制器说明

1、具有16路电磁阀控制（其中8路扩展板），一路电动阀或、液动阀控制；工作时具有过滤、反洗、故障信号无源输出（扩展板）

2、具有两路压力信号输入（0.5-4.5V），检测进出水的压力，并且计算压差值

3、输入具有远程启停，压差开关启动信号以及过滤暂停计时（扩展板）

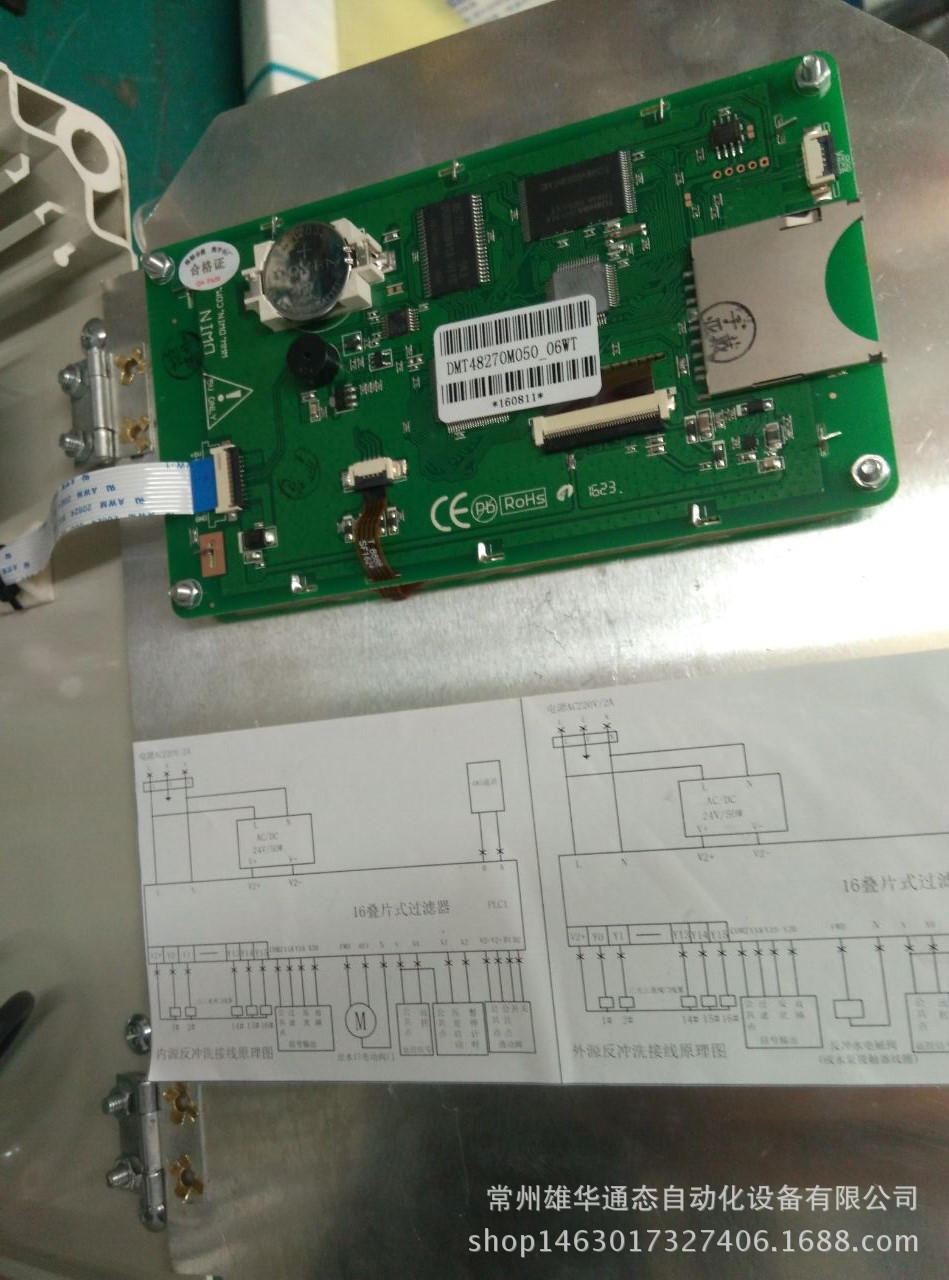

4、5寸触摸屏实时显示当前状态，中英文双语界面任意切换

二、参数功能表

1、参数表

参数	备注	所属页面
叠片反洗单元数量	0-18 （注：叠片和砂滤的数量zui大为18）	设置-设备参数
砂滤单元数量	0-18 （注：叠片和砂滤的数量zui大为18）
设备类型	内源或者外源
反洗启动模式	压差、定时和高压启动选项
出口阀门选择	出口阀的方式可选择为电动阀或者电磁阀（内源有效）
出口阀工作方式	间隔工作或者连续工作（内源有效）
过滤工作时间	0-9999 （单位;秒）	设置-时间参数
单元反洗时间	0-9999 （单位;秒）
反洗预置时间	0-9999 （单位;秒）
反洗复位时间	0-9999 （单位;秒）
单元间隔时间	0-9999 （单位;秒）
压差延时时间	0-9999 （单位;秒）
出口阀动作周期	0-9999 （单位;秒）
压差报警延时	0-9999 （单位;秒）
压差启动反洗	0-99.99（单位：bar）	设置-压力参数
进水超压反洗	0-99.99（单位：bar）
进水超压报警	0-99.99（单位：bar）
进水低压报警	0-99.99（单位：bar）
出口阀门上压	0-99.99（单位：bar）
出口阀门下压	0-99.99（单位：bar）
出口低压报警	0-99.99（单位：bar）
通讯地址	ModBus通讯地址设定	设置-选项-通讯地址
控制方式	远程或者本地	设置-选项-控制方式



三、控制流程

1、 内源反冲洗控制程序功能：

过虑工作状态时打开出水口阀门，关闭所有反冲洗电磁阀。当压差达到压差延时设定值时打开1＃过滤头的反冲洗阀门，同时阀门预置时间计时，时间到开始关闭出水口阀门，当出水口压力达到上限（反冲洗压力）或关阀时间超过阀门动作周期停止关阀，反冲洗时间开始计时，反冲洗时间到，关闭反冲洗电磁阀，阀门复位时间计时，阀门复位时间到开始打开出水口阀门，达到压力下限或阀门动作周期时间到停止开阀，1＃过滤头反冲洗完成。单元间隔时间计时，时间到开始2＃过滤头反冲过程。。。。。。当反冲头数量超过反冲洗单元数量时程序进入过滤工作状态。

当压差信号保持时间超过压差报警延时设定值时报警，同时显示故障

2、 外源反冲洗控制程序功能：

   过虑工作状态时，关闭所有反冲洗电磁阀。当压差达到压差延时设定值时同时打开1＃过滤头的反冲洗阀门和外部阀门（外源冲洗水阀门），同时阀门预置时间计时，计时时间到反冲洗时间开始计时，反冲洗时间到，关闭1＃过滤头的反冲洗阀门和外部阀门（外源冲洗水阀门），阀门复位时间计时，时间到单元间隔时间计时，时间到开始2＃过滤头反冲过程。。。。。。。当反冲头数量超过反冲洗单元数量时程序进入过滤工作状态。

当压差信号保持时间超过压差报警延时设定值时报警，同时显示故障程序继续运行,

压差报警延时设定值=0功能取消.

当内源反洗工作时,在阀门动作周期时间到后仍然没有达到反冲上限压力时显示故障, 程序继续运行,
