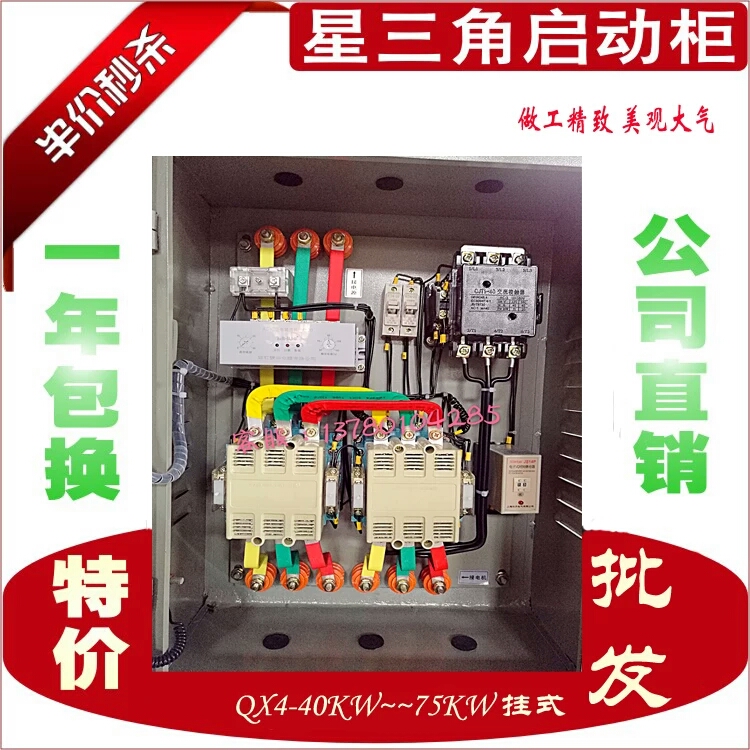

QX4-75KW 星三角减压起动箱75KW

主要生产：水泵自动控制柜，消防水泵控制柜，变频恒压自动供水、供气、供热等系统。各种消防风机控制箱，生活排水控制箱（柜），软起动器系列、自耦减压起动箱（柜）系列、频敏起动柜系列，动力配电柜，低压成套开关柜等系列产品，广泛应用于石油、化工、冶金、建筑、消防、水厂、矿山、工程等领域。公司以品质优、性能稳定、售后服务完善而畅销全国市场，深受广大用户的信赖。
公司秉承以质量求生存，以信誉求发展的宗旨，坚持以人为本，科技兴厂，制造优质产品，为用户设计、制造特殊功能的各种型号电动机控制设备及开关箱（柜）。...

星三角起动柜系列产品型号规格繁多，如果需要其他产品可以直接与掌柜联系；可以定制各种规格的起动柜，动力柜、电容柜等产品。

具体产品型号规格，参数要求，欢迎与我们联系；

联系QQ：137360625 掌柜 南经理：

大批量客户运费按重量和到货地实际计算，所标注运费仅供参考；

非常规产品发货时间以双方协商为准！

【工作原理】:
启动鼠笼式异步电动机时,是将电动机的定子绕组先接成星行，待达到一定的额定转速,即启动完毕后,在额定的时间内再接成三角形运行。
【电器组成】:

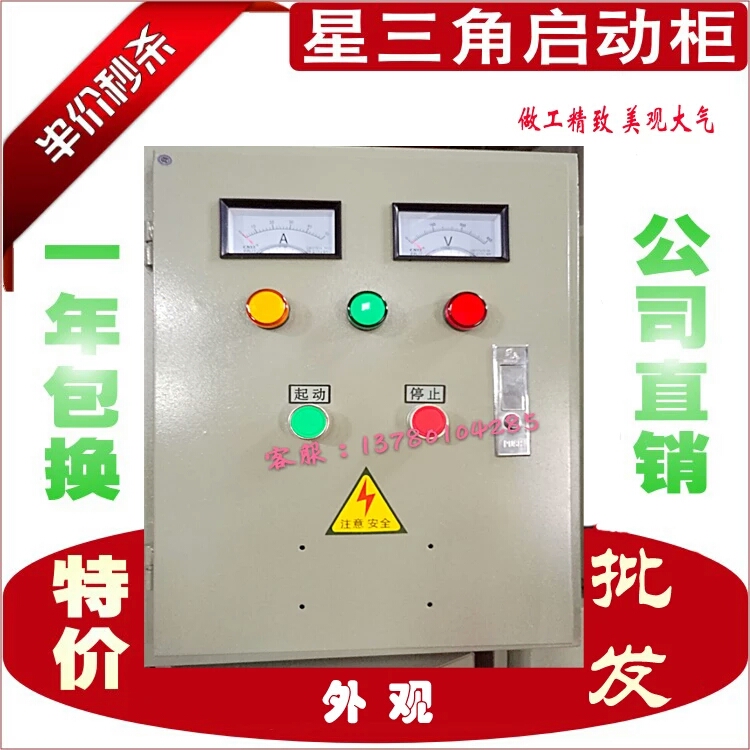

适用于55KW以下电机，由交流接触器 3只、热继电器 1只、时间继电器 1只、指示灯 3只，按钮2只，电压表 1只，电流表 1只，互感器 1只。
【注意事项】：
1.电动机的定子绕组为三角形接法,额定电压为380V的;
2.取下电动机接线盒中的三块连片,注意分清U1 V1 W1和W2 U2 V2的位置与星三角起动柜中的接线盒位置相对应,千万不可接错;
3.当电动机超载时,电动机保护器会动作保护停机，（请根据电动机功率,调整好电动机保护器的工作电流）排除相关故障后再启动;
4.时间继电器的转换时间按照电动机运行速度适当调整,一般为5-9S左右;
5.接触器主触头在启动投入三角形运行时打火烧熔（或出现爆响）为电动机
负载侧接线短路，务必请查清电动机抽头及排除故障更换接触器后再
启动投入。（此为人为故障,不在保修之列）
【产品性能】：

起动电动机时，电源进线的起动电流不超过电动机额定电流的3～4倍，起动时间要根据电动机功率的大小,一般为01-99S可调,（包括一次或连续数次起动时间的总和），若连续起动时间总和已达30S，则起动的冷却时间应不少于半小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下或者超载使用。
【适用范围】
本产品适用于水泵（消防、供水、污水处理、油等）、 风扇、 鼓风机 、挤压机 、离心机 、搅拌机、输送机、 球磨机、 推进器 、锚泊绞车、 舱底污水泵、 制冷压缩、 粉碎机 、轧机、压缩机（螺旋式、柱塞式、离心式、涡轮式）等电动机启动之用；
【安装和使用】
安装在户内时，保证在下列条件下正常工作：
（1）、海拔高度不超过2000米；
（2）、周围介质温度不高于+40℃，不低于-10℃；
（3）、空气相对湿度不大于85％；
（4）、震幅不大于0.5毫米，频率不大于每分钟600次的震动；
（5）、于垂直面的倾斜度不超过5度；
（6）、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏缘的气体及导电尘埃的地方。
本产品接线图请按产品说明所示。在安装完毕使用前，必需按接线原理图复核接线是否正确，按电动机实际起动时间的要求调整时间继电器的动作时间，按电动机的额定工作电流，调整电动机保护器的动作电流，然后进行动作试验。

【安装和使用】
安装在户内时，保证在下列条件下正常工作：
（1）、海拔高度不超过2000米；
（2）、周围介质温度不高于+40℃，不低于-10℃；
（3）、空气相对湿度不大于85％；
（4）、震幅不大于0.5毫米，频率不大于每分钟600次的震动；
（5）、于垂直面的倾斜度不超过5度；
（6）、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏缘的气体及导电尘埃的地方。
本产品接线图请按产品说明所示。在安装完毕使用前，必需按接线原理图复核接线是否正确，按电动机实际起动时间的要求调整时间继电器的动作时间，按电动机的额定工作电流，调整电动机保护器的动作电流，然后进行动作试验。
