XJ01-30KW 自耦降压起动箱XJ01-30KW

      XJ01自耦减压启动柜系列产品适用于交流50Hz(或60Hz）、电压为380V或660V、功率为11～315KW的三相鼠笼型感应电动机降压起动，对电动机具有过载、断相、短路等保护，对自耦变压器装有起动时间的过载保护。XJ01自耦减压启动柜系列产品的性能符合IEC292－4，JB/DQ6187-86的有关规定。

 上海欣开电气有限公司位于“电器之都”——浙江温州柳市，是专业生产电动机自动控制设备电器的定点企业。

主要生产：水泵自动控制柜，消防水泵控制柜，变频恒压自动供水、供气、供热等系统。各种消防风机控制箱，生活排水控制箱（柜），软起动器系列、自耦减压起动箱（柜）系列、频敏起动柜系列，动力配电柜，低压成套开关柜等系列产品，广泛应用于石油、化工、冶金、建筑、消防、水厂、矿山、工程等领域。公司以品质优、性能稳定、售后服务完善而畅销全国市场，深受广大用户的信赖。
公司秉承以质量求生存，以信誉求发展的宗旨，坚持以人为本，科技兴厂，制造优质产品，为用户设计、制造特殊功能的各种型号电动机控制设备及开关箱（柜）。...

 一、XJ01自耦减压启动柜适用范围：

      XJ01自耦减压启动柜系列产品适用于交流50Hz(或60Hz）、电压为380V或660V、功率为11～315KW的三相鼠笼型感应电动机降压起动，对电动机具有过载、断相、短路等保护，对自耦变压器装有起动时间的过载保护。XJ01自耦减压启动柜系列产品的性能符合IEC292－4，JB/DQ6187-86的有关规定。

二、XJ01自耦减压启动柜使用环境 ：

1、 XJ01自耦减压启动柜周围zui高空气温度不超过＋40℃，zui低不低于-5℃;

2 、XJ01自耦减压启动柜周围空气温度24h的平均温度不超过35℃;

3 、XJ01自耦减压启动柜安装地点海拔高度不超2000m；

4 、XJ01自耦减压启动柜空气月平均zui大湿度不大于90％（平均气温为25℃时）；

5 、XJ01自耦减压启动柜起动柜周围局部微观环境的污染等级，不超过3级。

三、XJ01自耦减压启动柜产品结构：

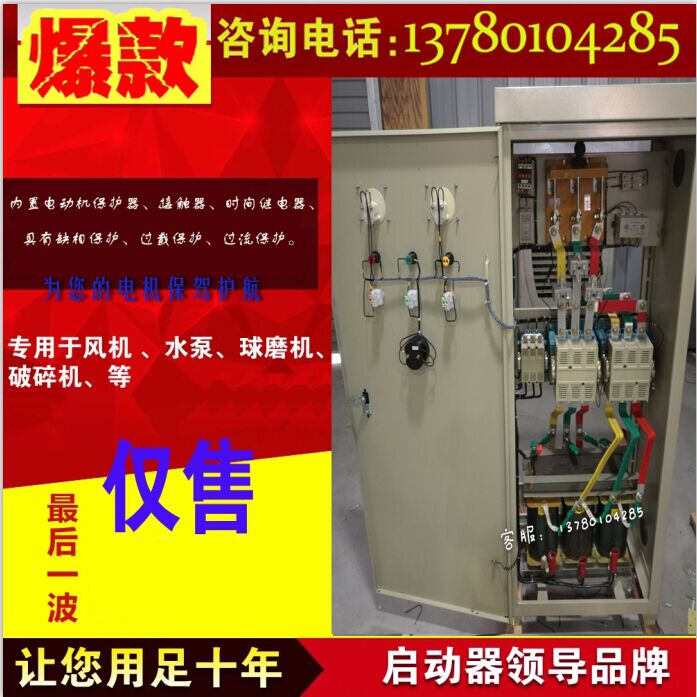

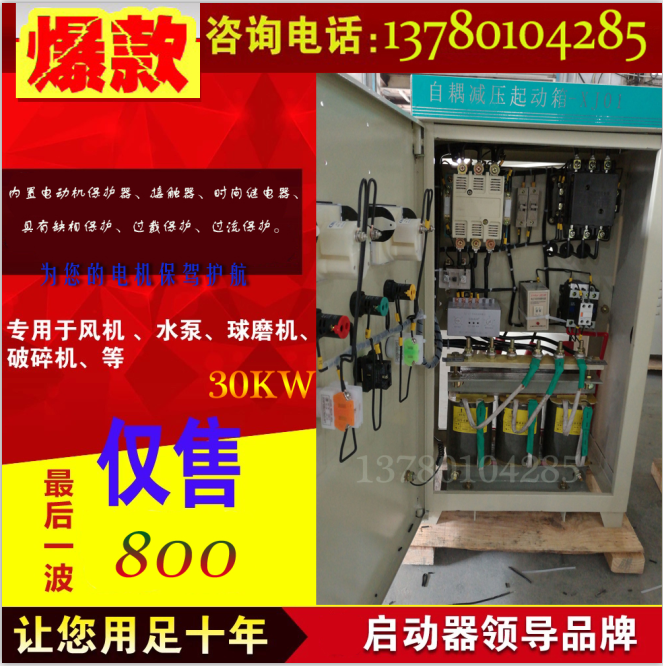

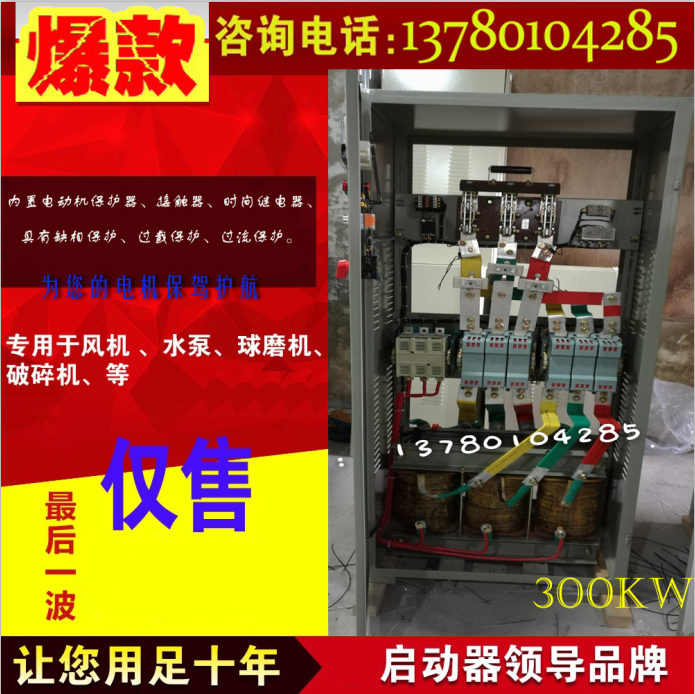

1 、XJ01自耦减压启动柜本产品为柜式防护结构。由自耦变压器、自动开关、交流接触器、热继电器、电流、时间转换器、中间继电器等元件组成。

2 、XJ01自耦减压启动柜本产品有手动、自动二种工作方式，由转换开关进行自动或手动切换。同时遥控输入接端子，以备遥控之用。

3 、XJ01自耦减压启动柜自耦变压器备有额定电压65％（或60％）及80％二档抽头，出厂时接65％（或60％）抽头上，如用户需要可自行改接到80％的抽头上，也可以在订货时说明需接的抽头位置。

四、XJ01自耦减压启动柜技术参数：

序号	型号规格	工作电流参考值（A）	电流时间转换器整定参考值（A）	热继电器整定电流参考值（A）	zui大起动时间总和（S）	自动开关电磁脱扣器额定电流（A）
1	XJ01-11KW	22	3.1	22	30	32
2	XJ01-15KW	29	4.2	29	40	40
3	XJ01-18.5KW	36	5.2	36	40	40
4	XJ01-22KW	42	4.2	42	40	50
5	XJ01-30KW	57	5.6	57	40	63
6	XJ01-37KW	70	5.2	70	60	80
7	XJ01-45KW	84	6.3	84	60	100
8	XJ01-55KW	103	3.8	103	60	125
9	XJ01-75KW	140	5.2	140	60	160
10	XJ01-90KW	167	4.2	2.8	60	180
11	XJ01-110KW	207	5.2	3.5	60	250
12	XJ01-132KW	248	3.2	2.1	60	250
13	XJ01-160KW	300	3.8	2.5	60	315
14	XJ01-180KW	331	3.8	2.8	60	350
15	XJ01-200KW	367	4.5	3.1	60	400
16	XJ01-220KW	404	3.8	2.5	60	500
17	XJ01-250KW	459	4.2	2.9	60	500
18	XJ01-280KW	514	4.5	3.2	60	630
19	XJ01-315KW	579	5.2	3.6	60	630
