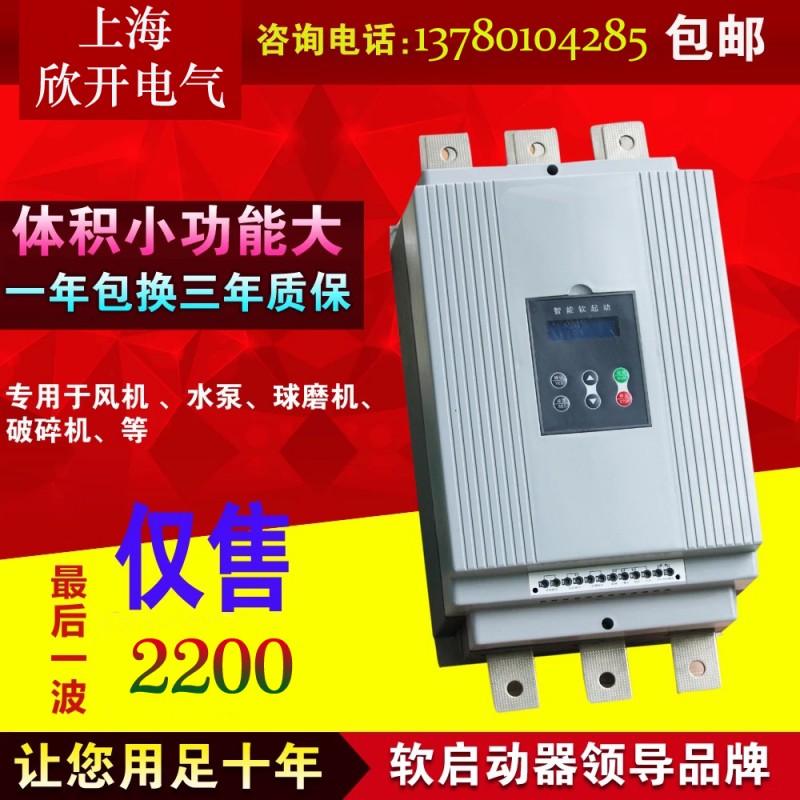

水泵电机软起动器DJR5-Z-22KW 电机软起动器

DJR5系列电机软起动器概述

DJR5电机软起动器适用于交流380V~1140V、50(60)Hz、额定电流1200A及以下5.5KW~600KW的三相交流鼠笼型异步电动机，采用的面板操作显示方式，既方便用户进行参数设置、修改，了解软启动的各种功能，又方便用户观察软起动器和电机的工作情况；不需要加装热继电器，即能在电机起动和运行过程中有完善的保护功能；采用闭环控制，大大提高了电机的软转矩起动和软转矩停车的平稳性和可靠性；运行时采用旁路接触器，运行功耗近乎零，既提高了可靠性又缩小了体积。
本软起动器为装置型，需在柜体内加装断路器（短路保护器）和交流接触器（启动完成后旁路用），并与开关配合组成电动机控制电路。

技术要求

DJR5智能软起动器应符合下述使用条件与安装方法要求，否则性能不予保证，严重时甚至会造成软起动器寿命缩短直至损坏。

软起动器使用条件

1、电源电压：交流380V~1140V，50/60Hz；
2、适配电机：鼠笼式三相异步电动机，电机的额定功率与软起动器额定功能匹配；
3、起动频率；每小时不超过30次；
4、冷却方式：自然风冷；
5、保护等级：IP20；
6、环境温度：-30℃~+55℃ ；
7、环境湿度：相对湿度不大于95%且无凝露；
8、使用场所：室内无腐蚀气体和导电尘埃，室内通风良好，震动小于0.5G的地方；
9、海拔高度：海拔在3000米以下，若海拔超过高度，则适当提高软起动器功率。

应用行业

水泵——利用软停车时缓解泵的水锤现象，节省了系统维护的费用；
球磨机——利用电压斜坡起动，减少齿轮转矩的磨损，减少维护工作量，既节省时间，又节省开支；
风机——减少皮带磨损和机械冲击，节省了维护的费用；
压缩机——利用堵转保护和快速，保护避免机械故障或阻塞造就电机过热而烧坏；
传送机械——通过软启动实现平滑渐进的起动过程，避免产品移位和液体益处。

备注：
1、设置状态下若超过2分钟没有按键操作，将自动退出设置状态；
2、在软起和软停过程中不能设置参数，其它状态下均可设置参数；
3、按着确认键(YES)上电开机，可使设置参数(PD除外)恢复出厂值。

接线方法及外控端子

DJR5系列电机软起动器有两种接线方法：
主回路接线：包括三相电源输入和输出主电机接线以及断路器、旁路接触器接线。

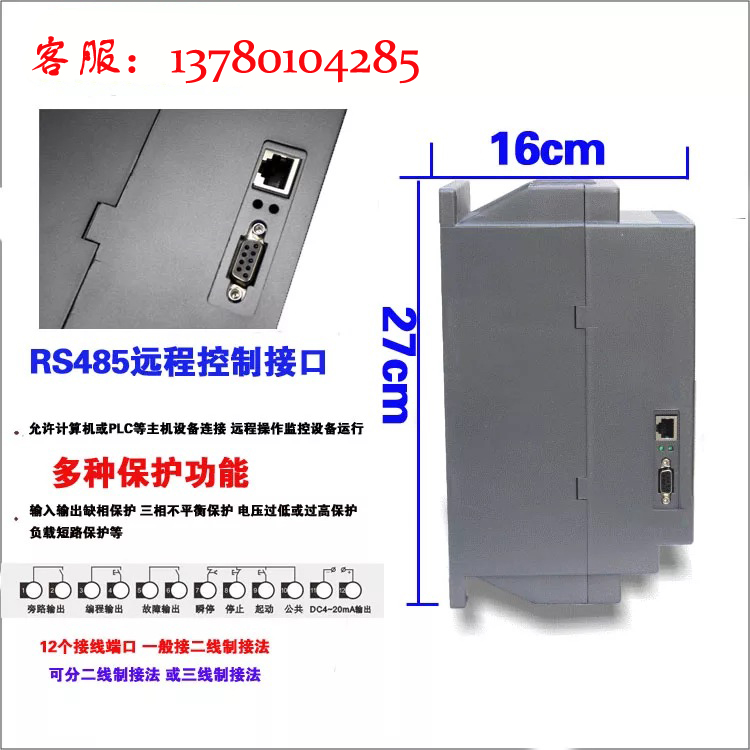

控制端子接线：有12个小型接线端子引出，包括旁路接触器控制线，停、启开关控制线和模拟输出信号线
