HPLUX-2100A-RTU 流量积算仪表

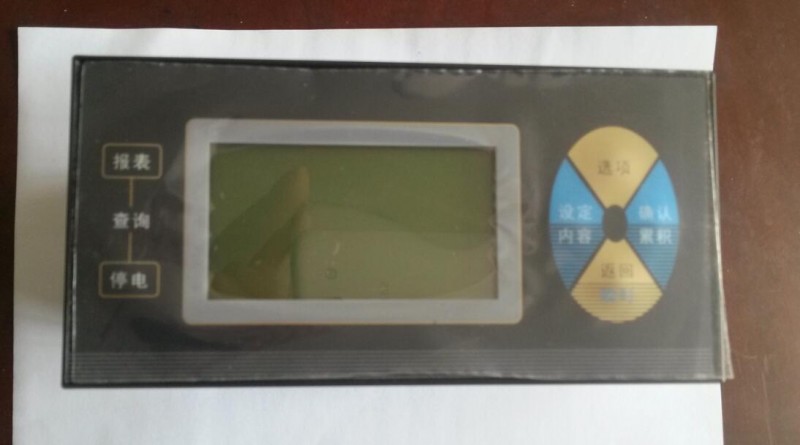

积算仪采用12864图形点阵液晶显示器显示，通过全中文菜单式设定，高先生 手机：

  金湖华普自动化仪表有限公司是仪器仪表测控工程成套单位。主要从事流量计、变送器、调节阀  控制系统的设计、研发及装置总成技术的销售、服务工作。经过多年发展，凭借先进的企业经营、高质量的管理及优秀的市场服务体系，我公司的电磁流量计，涡街流量计，V锥流量计，孔板流量计，涡轮流量计，蒸汽流量计，靶式流量计，超声波流量计，旋进旋涡流量计，玻璃转子流量计，金属管浮子流量计，威力巴流量计，转子流量计等流量计产品广泛应用于石油、电力、化工、冶金、制药、自来水等行业并远销东南亚与中亚地区。 我公司还可根据客户的要求订制各种特殊规格的流量仪表及液位计。
  公司座落在美丽富饶的高邮湖畔，有“天下第一荷花”美称的鱼米之乡——金湖境内，交通方便，东临京沪高速、西靠宁连高速、盐金线贯穿境内。

积算仪采用12864图形点阵液晶显示器显示，通过全中文菜单式设定，可测量介质的质量流量、热流量、热差量、标准体积流量等，它由2100A、2100D、2100H、2100V和2100W五种型号组成，其中，2100A属于通用型，适合测量饱和蒸汽、过热蒸汽、热水和一般气体的流量、热量等；2100D是在2100A的基础上增加了协议计量功能，可对超出设定范围的流量进行协议计量；2100H是根据城镇建设行业标准CJ128-2000，用于饱和汽、热水或热油的入口出口热差量的计量；2100V是用于V形锥流量计的配套积算仪；2100W是用于弯管流量计的配套积算仪。

本说明书介绍上述五种积算仪的性能和使用



二、SB-2100A, D, H ,V ,W的主要性能指标

1、流量输入信号：

接收差压变送器、电磁流量计的0~10 mA、4~20mA电流信号或涡街流量计的0~5000Hz频率信号。

注：①频率信号的标准：V低≤1V，V高≥5V

②接收频率的范围：0～5000HzHH

2、压力输入信号（补偿信号）：

接收压力变送器0~10 mA或4~20mA的电流信号。

3、温度输入信号（补偿信号）：

接受温度变送器0~10 mA或4~20mA的电流信号，也能接收Pt100铂电阻的电阻信号。

4、输出信号（需根据用户订货要求配备）：

根据瞬时流量的变化和设定的流量上下限，对应输出4~20mA电流。SB-2100H的输出电流对印瞬时热差量。

5、测量精度：

精度0.5级

6、通讯功能（需根据用户订货要求配备）：

具有RS485或RS232通信接口，防雷电保护。

7、具有多种流量计模式，可任意选择。

8、蒸汽采用“IFC-1967公式一部分Ⅱ区”计算密度、

自动识别蒸汽的过热、饱和状态，采用温度、压力补偿，

测量质量流量。

具备热水、热油的密度；蒸汽、热水、和热油的热焓。

9、显示功能：

1. SB-2100A、D、V、W：累积流量、瞬时流量、累积热量、瞬时热量、差压（频率）、密度、压力、温度、热焓、当前时间及来停电记录。
2. SB-2100H：累积流量、瞬时流量、累积热（差）量、瞬时热（差）量、差压、频率、密度、压力、入口温度、出口温度、当前时间。

10、报表查询功能：

可查询近1年的日累积量报表和月累积量报表，还能查询近20次的来停电记录﹑累积停电时间﹑累积停电次数。

11、强制恢复精度功能：

拔掉电源—→按住“确认”键—→接通电源会听到“滴滴”声—→仪表恢复到出厂时的测量精度。

12、协议计量(SB-2100D独有)：

①流量下限：任何流量计都有保证精度的zui小流量，如果流量进一步减小，将会出现灵敏度丧失（如涡街流量计）或被当作小信号予以切除，这对供方来说是不利的，因此为防止效益的流失，供需双方可约定某量为“流量下限”，在实际流量小于该约定值时，按照该约定值进行计量（注：流量停止时或流量信号小于设定的小信号切除值时，本仪表仍计量为零）。

②协议上限：为鼓励用户计划用能，不超过设定范围运行，供需双方可约定某量为“流量上限”，并商定“协议系数”，当实际流量超出该约定的“流量上限”时，对超出的部分按照乘以协议系数的值进行计量。例如：约定“流量上限”为100吨/小时，“协议系数”为2，当实际流量为150吨/小时时，本仪表将显示200吨/小时（100+（150-100）×2）

13、断电保护功能：

机内的运算结果和用户设定的数据在断电时不会丢失，保存时间在十年以上。

14、过热蒸汽向饱和蒸汽转换的自动判断功能：

15、工作电源：

AC：220V±15%；          功耗：小于5W

16、输出电源：

共2组，1组12V/1W，另一组24V/2W；两组电源不共地。

17、外接电源功能（需根据用户订货要求配备）：

本仪表可接受交流和直流电源的双供电，当交流电源断电时，自动启用直流DC12V作为仪表的电源，当交流电源恢复时再自动切换到交流电源上。

18、工作环境：

温度：5～50℃；          湿度：5～95%RH

19、安装方式：

横式

20、开孔尺寸：

152_±0.5×76_±0.5(宽×高，单位mm)

21、外形尺寸

160×80×150（宽×高×深，单位mm）

22、重量：

约1.0kg。
