HPLS 超声波明渠流量计

江苏华普仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：HPLS

更新时间：2018-07-24

浏览次数：3278

公司地址：江苏金湖工业园区

13952392199 高先生(先生) 销售

点击查看联系电话在线询价

产品简介

超声波明渠流量计价格，超声波明渠流量计报价高先生手机电话：一、超声波明渠流量计技术指标及参数1. 流量范围：10升/秒～10米

公司简介

金湖华普自动化仪表有限公司是仪器仪表测控工程成套单位。主要从事流量计、变送器、调节阀控制系统的设计、研发及装置总成技术的销售、服务工作。经过多年发展，凭借先进的企业经营、高质量的管理及优秀的市场服务体系，我公司的电磁流量计，涡街流量计，V锥流量计，孔板流量计，涡轮流量计，蒸汽流量计，靶式流量计，超声波流量计，旋进旋涡流量计，玻璃转子流量计，金属管浮子流量计，威力巴流量计，转子流量计等流量计产品广泛应用于石油、电力、化工、冶金、制药、自来水等行业并远销东南亚与中亚地区。我公司还可根据客户的要求订制各种特殊规格的流量仪表及液位计。
公司座落在美丽富饶的高邮湖畔，有“天下第一荷花”美称的鱼米之乡——金湖境内，交通方便，东临京沪高速、西靠宁连高速、盐金线贯穿境内。

展开

产品说明

超声波明渠流量计价格，超声波明渠流量计报价——高先生：

一、超声波明渠流量计技术指标及参数
1. 流量范围：10升/秒～10米3/秒（由配用的量水堰槽的种类、规格确定）
2. 累计流量：8位十进制数，累满后自动回零
3. 流量精度：5％（配用量水堰槽1～3％的不确定，再附加上1～2％的仪表误差）
4. 测距范围：0.4～2米（从探头底部起0.4米内是盲区，0.4～2米内为测距范围）
5. 测距精度：±3mm （在1米量程内标定的结果）
6. 液位分辩：1毫米
7. 工作环境温度：-20～55℃
（交流供电，且仪表内有附加自伴热时可以：-35～55℃，附加自伴热要在订货时声明）
8. 仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵死)；探头部分：IP68
9. 供电电源：
交流供电：220V±10％ 6W （使用仪表自伴热时为26W）
直流供电：12V±2V 160mA (直流供电时，仪表没有4～20mA输出和继电器动作)
交流供电、直流供电同时存在，仪表使用交流；交流掉电，自动接通直流。

二、仪表的工作原理
1、量水堰槽测流量的原理
明渠内的流量越大，液位越高；流量越小，液位越低（参见图一）。

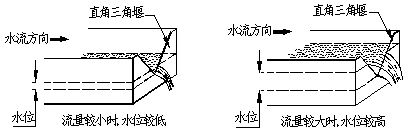

图一、量水堰槽把流量转成液位

对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽（参见图二），由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位-流量关系，反求出流量。常用的量水堰槽种类如图六。

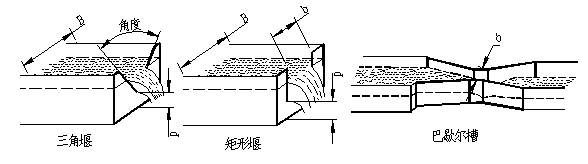

图二、常用的量水堰种类

量水堰槽的水位-流量关系可以从计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书的第七章摘抄了一些常用的类型。每种类型的量水堰槽，都有自己的固定水位-流量对应关系。计算水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。
