SMW-CTH-A SMW-CTH-A 系列磁致伸缩位移传感器

测量范围 50-3500mm 50-3500mm输出信号 0~20mA,4~20mA; 0~10V,-10~+10V 24,25,26 位二进制 或格雷码分 辨 率 16 位 A/D 2/ 5/ 10/ 20/ 50/100um非线性度 ＜±0.01％F.S.(zui小±50μm) ＜±0.01％F.S.(zui小±40μm)

 公司简介

斯铭威公司是经深圳市政府批准依法设立，专业从事传感器及配套仪器仪表和工控设备及系统的研发、生产和销售的高新技术企业。旗下有深圳市斯铭威科技有限公司和深圳斯铭威自动化设备有限公司。公司产品取得CE认证，并获得ISO9001：2008国际质量体系认证，严格按照国际质量认证标准组织设计、生产和销售。

公司专业生产销售直线位移传感器（电子尺）、拉绳（拉线）位移传感器、磁致伸缩位移传感器（非接触位移传感器）、光栅位移传感器（光栅尺）、LVDT位移传感器、称重传感器、液位计及各种类型仪器仪表，以及自动化设备，种类齐全。同时提供低压电器与PLC过程控制系统工程的设计、施工、安装调试服务。产品现已广泛应用于汽车、铁路、航空、物流、医疗、建筑、机械自动化测量控制领域。欢迎广大客户朋友来电、来函咨询。

 SMW-CTH-A 系列磁致伸缩位移传感器

    SMW-CTH-A 系列铝合金导轨式磁致伸缩位移传感器，适用于外置安装直线位移测量。产品子头部分全内置于铝合金型材内， 配套的磁性滑块可全程滑动， 即使滑块意外超出量程也不会损害传感器，适合震动较大数控设备的位置测量。外置安装、结构紧凑、使用方便。可广泛应用于各种数控加工机床，如冲压机械、建材机械、木材加工机械等。适合震动较大数控设备的位置测量。

二、技术参数

三、外形尺寸

二、技术参数

三、外形尺寸

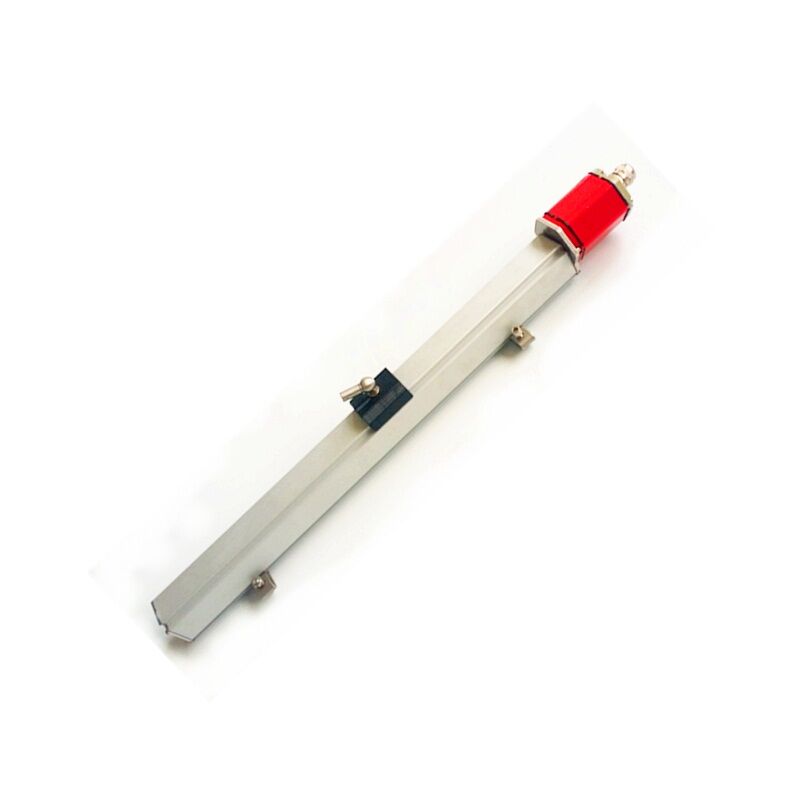

1、 V 型 滑块磁铁

模拟量输出 SSI 输出

项目名称 规格/参数 规格/参数

测量范围 50-3500mm 50-3500mm

输出信号 0~20mA,4~20mA; 0~10V,-10~+10V 24,25,26 位二进制 或格雷码

分 辨 率 16 位 A/D 2/ 5/ 10/ 20/ 50/100um

非线性度 ＜±0.01％F.S.(zui小±50μm) ＜±0.01％F.S.(zui小±40μm)

重复精度 ＜±0.002％F.S.(zui小±2μm) ＜±0.002％F.S.(zui小±1 个读数)

响应频率 与量程相关 与量程相关

工作电压 24VDC （-15/+20%）

震动系数 5g/10-2000Hz/IEC 标准 IEC 标准 68-2-6

电流消耗 5～16mA

工作温度 - 40℃～+85℃

防护能力 IP65

安装方式 固定夹片，配 M5X20 专用螺钉

磁铁形式 卡式磁铁或，磁悬浮式

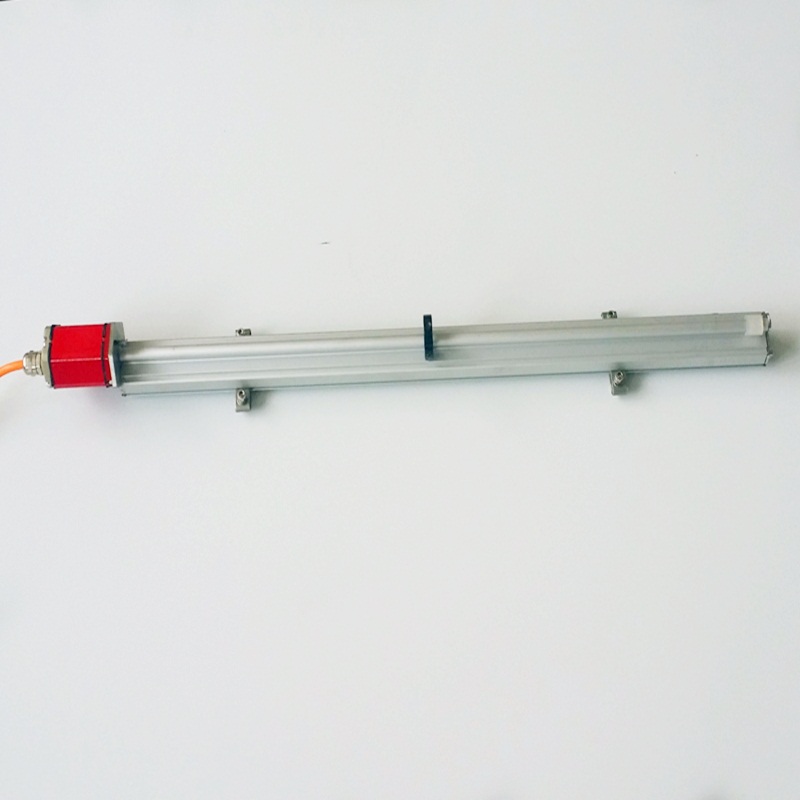

2. v 型 悬浮磁铁
