SMW-CTH-B 滑块式磁致伸缩位移传感器

产品名称 SMW-CTH-B 系列磁致伸缩位移传感器有效行程 行程 50-3500mm线性度 ≤±0.01%FS(zui小±50μm)重复性 ＜±0.002％F.S.(zui小±2μm)

 公司简介

斯铭威公司是经深圳市政府批准依法设立，专业从事传感器及配套仪器仪表和工控设备及系统的研发、生产和销售的高新技术企业。旗下有深圳市斯铭威科技有限公司和深圳斯铭威自动化设备有限公司。公司产品取得CE认证，并获得ISO9001：2008国际质量体系认证，严格按照国际质量认证标准组织设计、生产和销售。

公司专业生产销售直线位移传感器（电子尺）、拉绳（拉线）位移传感器、磁致伸缩位移传感器（非接触位移传感器）、光栅位移传感器（光栅尺）、LVDT位移传感器、称重传感器、液位计及各种类型仪器仪表，以及自动化设备，种类齐全。同时提供低压电器与PLC过程控制系统工程的设计、施工、安装调试服务。产品现已广泛应用于汽车、铁路、航空、物流、医疗、建筑、机械自动化测量控制领域。欢迎广大客户朋友来电、来函咨询。

 SMW-CTH-B  系列磁致伸缩位移传感器

量程 50-3500mm

二、 产品介绍：

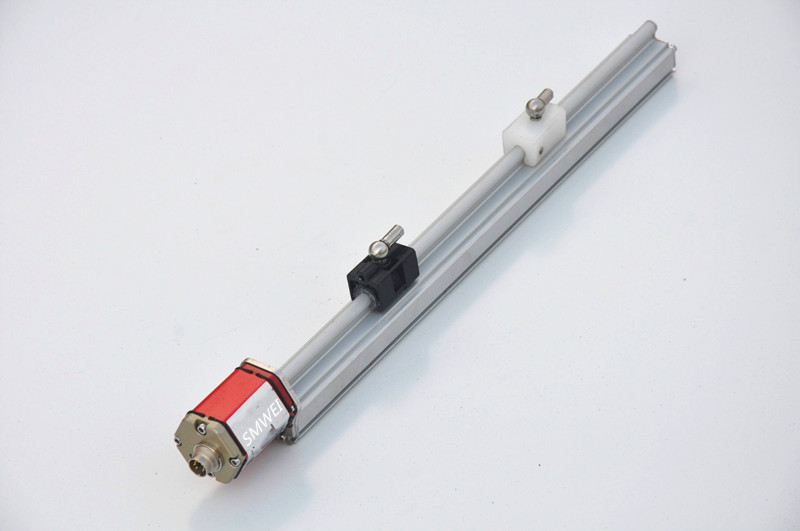

SMW-CTH-B 系列滑块式磁致伸缩位移传感器系列，适用于外置安装直线位移测量。产

品电子仓部分全内置于铝合金型材内， 配套的磁性滑块可全程滑动， 即使滑块意外超出量程

也不会损害传感器，适合震动较大数控设备的位置测量。外置安装、结构紧凑、使用方便。

可广泛应用于各种数控加工机床，如冲压机械、建材机械、木材加工机械等。适合震动较大

数控设备的位置测量。

二、技术参数：

产品名称 SMW-CTH-B  系列磁致伸缩位移传感器

有效行程 行程 50-3500mm

线性度 ≤±0.01%FS(zui小±50μm)

重复性 ＜±0.002％F.S.(zui小±2μm)

分辨率 分辨（取决于控制器 A/D 与电源波纹）

迟滞 ≤0.001%FS

温漂 ≤0.001%FS

工作电压 24VDC

电流消耗 5～16mA

震动 5g/10-2000Hz/IEC 标准 IEC 标准 68-2-6

温度 -40℃---85℃

负载特性 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；

输出 0~5V； 0~10V； 0~20mA； 4~20mA；

安装方式 固定夹片，配 M5X20 专用螺钉

连接方式 滑块式型或悬浮型可选

防护等级 IP65

三、外形尺寸：

C型磁铁
