法兰式硬密封气动蝶阀D643H

概述硬密封气动蝶阀体采用一个“U”型不锈钢密封圈，该的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。硬密封气动蝶阀主要技术参数

公称通经DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体

硬密封气动蝶阀主要零部件材料

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

     气动执行器主要技术参数

气动执行器	型号	QW系列、AT系列、AW系列
	气源压力	0.4 ～ 0.8 MPa
	zui大回转角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信号	电信号：0～0Ma  4 ～20Ma   气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

 气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW系列AT系列	铝合金型材（硬质阳氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
AW系列	铸钢（硬质阳氧化）		压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304

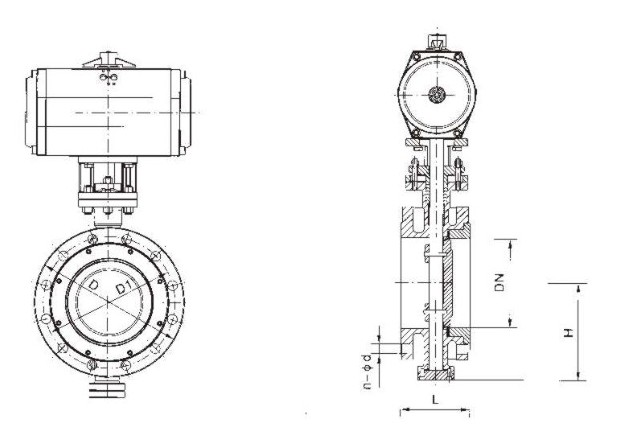

主要外型连接尺寸D643H-16

公称通径DN(mm)	外型尺寸(mm )
	L	H	D (1.6)	D1(1.6)	n-φd(1.6)
50	108	277	165	125	4-14
65	112	287	185	145	4-14
80	114	365	200	160	4-18
100	127	420	220	180	8-18
125	140	436	250	210	8-18
150	140	466	285	240	8-18
200	152	593	340	295	12-22
250	165	682	405	350	12-26
300	178	725	460	410	12-26
350	190	832	520	470	16-26
400	216	862	580	525	16-30
450	222	945	640	585	20-30
